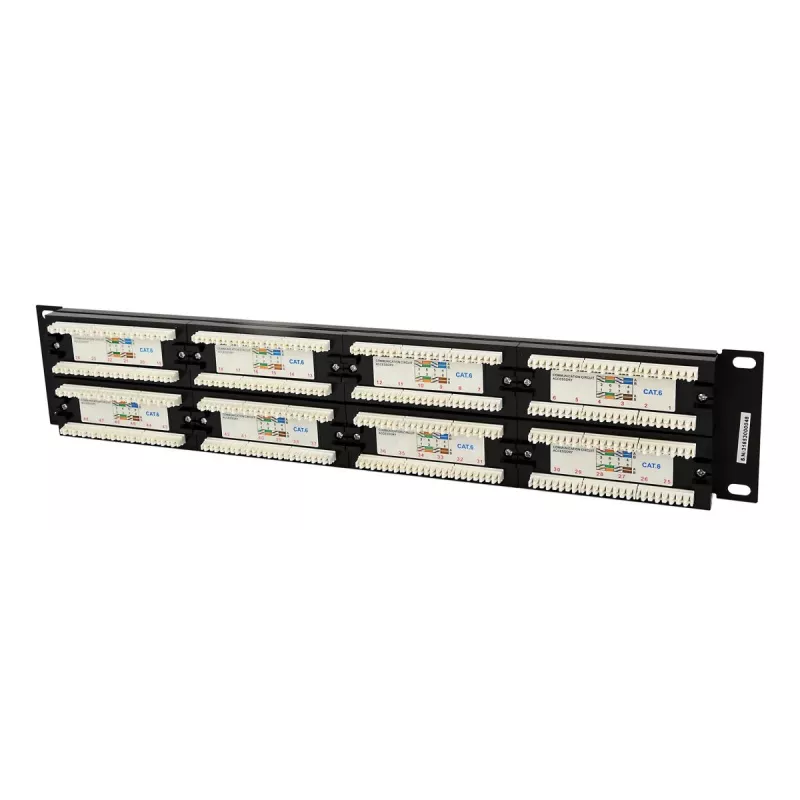

Gembird Cablexpert NPPC648CM001 Czarny Kabel EIA/TIA T568B/A

Gembird Cablexpert NPPC648CM001 to czarny, o dużej gęstości upakowania panel 19" przeznaczony do uporządkowanego zakończenia kabli sieciowych zgodnie ze standardami okablowania EIA/TIA T568B/A. Zaprojektowany do montażu w każdej standardowej szafie rack 19" lub obudowie, panel wyposażony jest w zakończenia typu 110 i pozłacane styki 50µ zapewniające niezawodny przesył sygnału. Jego kompaktowe wymiary (483 mm × 33 mm × 89 mm) oraz konstrukcja ze stali malowanej proszkowo gwarantują trwałość i oszczędność miejsca w zastosowaniach krosowniczych i zarządzaniu okablowaniem.

Zalety

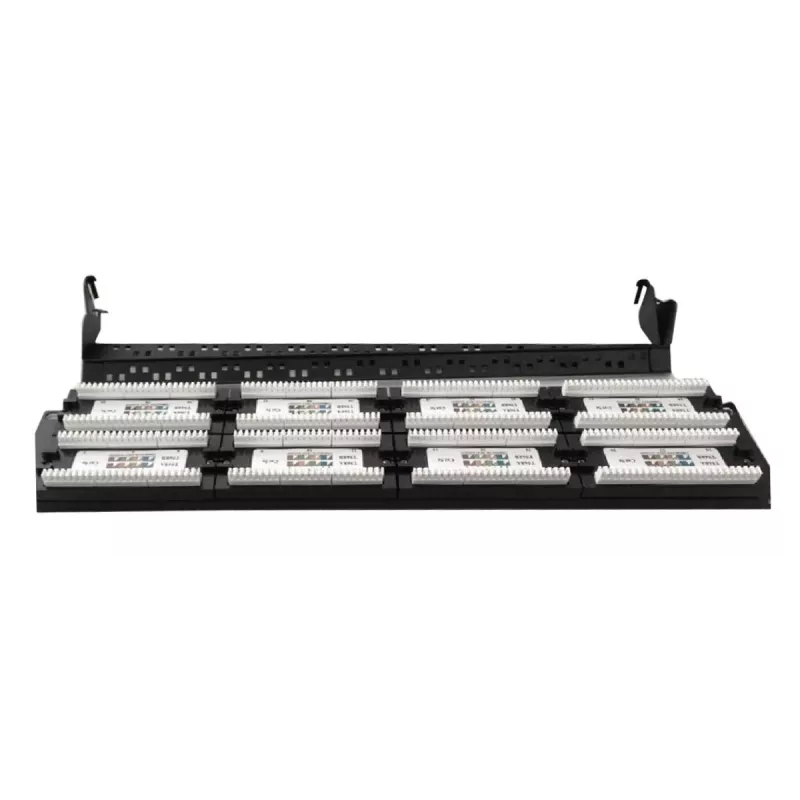

Panel umożliwia wprowadzanie kabli od góry, od dołu lub z boku i zawiera tylną osłonę z listwą do zarządzania przewodami, która pomaga zachować odpowiedni promień gięcia kabli krosowych i zapewnia odciążenie. Umieszczona z przodu przezroczysta kieszeń na etykietę opisową ułatwia identyfikację portów. Czarna, elektrostatycznie malowana proszkowo stalowa obudowa jest odporna na korozję i zużycie, a certyfikaty RoHS, ISO 9002 i UL potwierdzają standardy produkcji i bezpieczeństwa.

Zastosowanie

• Panele krosowe o dużej gęstości w centrach danych i pomieszczeniach telekomunikacyjnych
• Instalacje w szafach rack 19" do okablowania strukturalnego
• Zakończenia poziomych lub pionowych przebiegów sieciowych zgodnie z T568B/A

Kluczowe specyfikacje

• Model: Gembird Cablexpert NPPC648CM001
• Typ zakończenia: 110
• Standard okablowania: EIA/TIA T568B/A
• Styki: pozłacane 50µ
• Materiał/wykończenie: czarna stal malowana proszkowo
• Montaż: standardowa szafa rack 19"/obudowa
• Wymiary: 483 mm (szer.) × 33 mm (wys.) × 89 mm (gł.)
• Wprowadzanie kabli: od góry, od dołu lub z boku
• Certyfikaty: RoHS, ISO 9002, UL

Sposób użycia

Zamontuj panel w standardowej szafie rack 19" lub obudowie przy użyciu odpowiednich śrub i nakrętek klatkowych. Wprowadź kable do panelu wybraną drogą (od góry, od dołu lub z boku) i zakończ każdy przewód na blokach typu 110 zgodnie ze schematem okablowania EIA/TIA T568B lub T568A. Użyj tylnej listwy do zarządzania przewodami, aby poprowadzić kable krosowe i utrzymać promień gięcia; po zakończeniu zamocuj tylną osłonę, aby chronić połączenia. Opisz każdy port za pomocą etykiety w przezroczystej kieszeni, aby ułatwić identyfikację.

Zalecenia

Dla uzyskania najlepszej wydajności należy przestrzegać zasad zakończeń EIA/TIA, unikać ostrych zagięć kabli i zapewnić odpowiednie odciążenie. Po zakończeniu sprawdzić ciągłość i integralność par za pomocą testera kabli. Stosować kompatybilne panele krosowe i złącza przystosowane do styków pozłacanych, aby zachować jakość sygnału.
