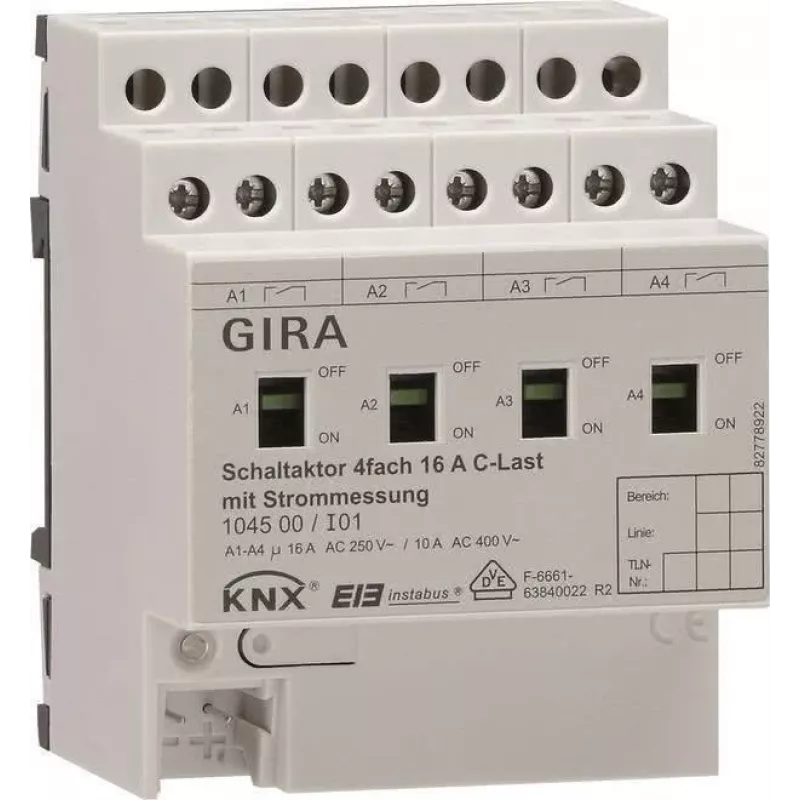

GIRA Aktor przełączający 4-kanałowy DIN Rail KNX/EIB 16A C-Load 104500

Zarządzanie wieloma obwodami oświetleniowymi lub odbiornikami w systemie automatyki budynkowej KNX często wymaga oddzielnych aktorów, co zwiększa złożoność i koszty. GIRA Aktor przełączający 4-kanałowy DIN Rail KNX/EIB 16A C-Load 104500 łączy cztery niezależne kanały przełączające w jeden kompaktowy moduł, upraszczając instalację i zapewniając niezawodne działanie dla obciążeń rezystancyjnych, indukcyjnych i pojemnościowych. Możliwość obsługi obciążeń typu C zapewnia niezawodne przełączanie nawet w przypadku trudnych odbiorników, takich jak sterowniki LED czy stateczniki fluorescencyjne.

Dla kogo jest przeznaczony

Ten aktor jest idealny dla elektryków, integratorów systemów i specjalistów ds. automatyki budynkowej, którzy potrzebują niezawodnego, oszczędzającego miejsce rozwiązania do sterowania oświetleniem, ogrzewaniem lub innymi odbiornikami elektrycznymi w instalacjach KNX w budynkach mieszkalnych lub komercyjnych. Sprawdza się w projektach, w których miejsce na szynie DIN jest ograniczone, ale wymagana jest wysoka zdolność przełączania.

Główne cechy

• Cztery niezależne wyjścia przełączające, każde o obciążalności 16 A (AC1, C-load) do wszechstronnej obsługi odbiorników.
• Obsługa obciążeń rezystancyjnych, indukcyjnych i pojemnościowych, w tym oświetlenia LED i stateczników elektronicznych.
• Ręczne sterowanie za pomocą przycisków i wyraźna sygnalizacja LED stanu dla łatwego uruchamiania i diagnozowania.
• Kompaktowa obudowa na szynę DIN o szerokości 4 TE (72 mm) oszczędza cenne miejsce w rozdzielnicy.
• Zaawansowane funkcje KNX: przełączanie, sterowanie scenariuszami, funkcje czasowe, operacje logiczne i polecenia centralne.
• Elektroniczne zabezpieczenie przed zwarciem i przeciążeniem zapewnia długoterminową niezawodność.
• Konfiguracja za pomocą oprogramowania ETS, kompatybilność z całym ekosystemem KNX.

Specyfikacje

• System magistrali: KNX/EIB (TP)
• Liczba wyjść: 4
• Zdolność przełączania na wyjście: 16 A (AC1, C-load)
• Znamionowe napięcie obciążenia: 250 V AC, 50/60 Hz
• Napięcie robocze magistrali: 21-30 V DC
• Montaż: szyna DIN (REG), szerokość 4 TE (72 mm)
• Podłączenie: zaciski śrubowe, maks. przekrój przewodu 4 mm² (jednodrutowy), 2,5 mm² (wielodrutowy)
• Klasa ochrony: IP20
• Temperatura pracy: -5 °C do +45 °C
• Pobór mocy z magistrali: maks. 10 mA
• Certyfikaty: CE, KNX

Wskazówki

Podczas instalacji należy upewnić się, że aktor jest zamontowany w rozdzielnicy z odpowiednią wentylacją, a prąd obciążenia nie przekracza 16 A na kanał. Użyj ręcznych przycisków podczas uruchamiania, aby zweryfikować okablowanie przed wgraniem aplikacji KNX. W przypadku obciążeń pojemnościowych należy rozważyć zmniejszenie obciążenia, jeśli wiele kanałów jest używanych jednocześnie w wysokich temperaturach otoczenia.
