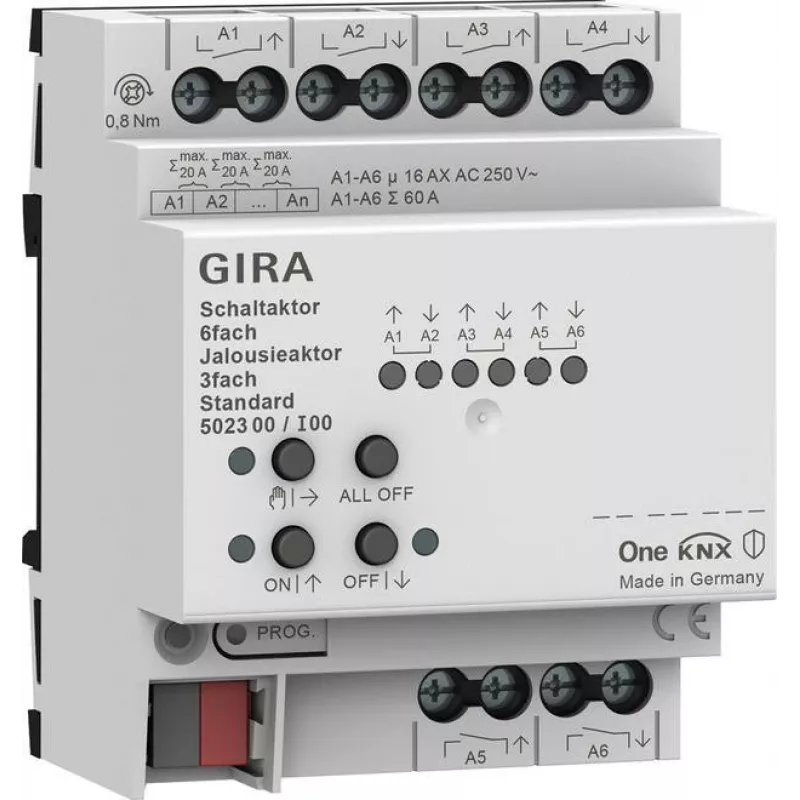

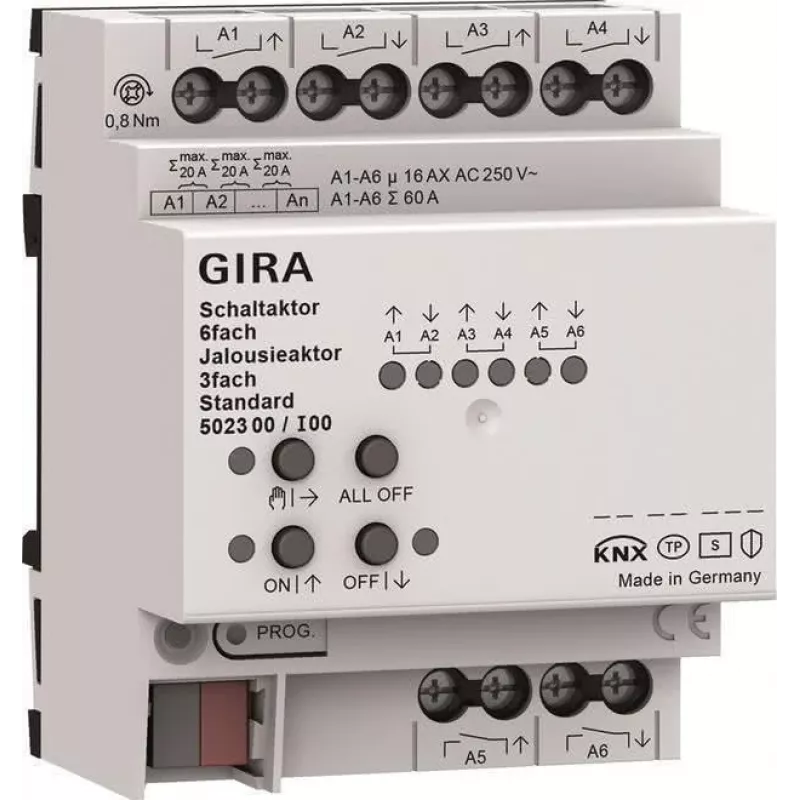

Gira Aktor przełączający i roletowy 6f/3f 16 A 502300

Gira 502300 łączy sześć niezależnych kanałów przełączających i trzy kanały rolet/żaluzji w jednym urządzeniu na szynę DIN o szerokości 4 modułów, zapewniając instalacjom KNX oszczędność miejsca dzięki możliwości sterowania zarówno oświetleniem, jak i roletami zmotoryzowanymi z jednego aktora. W przeciwieństwie do oddzielnych aktorów przełączających i roletowych, to urządzenie ogranicza okablowanie i liczbę urządzeń na magistrali, zachowując jednocześnie przyciski ręcznego sterowania na przednim panelu do testowania i uruchamiania.

Najważniejsze cechy

• 6 kanałów przełączających, każdy o obciążalności 16 A dla obciążeń rezystancyjnych do 3680 W przy 230 V AC
• 3 kanały rolet/żaluzji dla silników 230 V AC, każdy do 1380 VA
• Sterowanie ręczne za pomocą przycisków bezpośrednio na urządzeniu
• Zintegrowane funkcje logiczne: sceny, funkcje czasowe, oświetlenie schodowe
• Informacja zwrotna o stanie przez magistralę KNX
• Zabezpieczenie przed przeciążeniem dla każdego kanału
• Kompaktowa szerokość 4 TE (moduły DIN) do montażu na szynie DIN

W codziennym użytkowaniu

Konfigurowany w całości przez ETS, aktor reaguje na telegramy KNX dotyczące przełączania, pozycjonowania rolet, regulacji lameli i przywoływania scen. Przyciski ręczne umożliwiają sterowanie lokalne podczas instalacji lub w przypadku awarii magistrali. Zaciski śrubowe przyjmują przewody sztywne lub linkowe, a urządzenie jest zasilane wyłącznie z magistrali KNX (21–30 V DC), więc nie jest potrzebne dodatkowe zasilanie.

Pełna specyfikacja

• System magistrali: KNX
• Funkcjonalność: przełączanie, sterowanie roletami/żaluzjami
• Liczba kanałów przełączających: 6
• Liczba kanałów rolet/żaluzji: 3
• Maks. prąd przełączania na kanał: 16 A
• Maks. moc przełączania (obciążenie rezystancyjne) na kanał: 3680 W przy 230 V AC
• Maks. moc przełączania (obciążenie silnikowe) na kanał: 1380 VA
• Typ montażu: szyna DIN
• Szerokość modułu: 4 TE (moduły DIN)
• Napięcie zasilania: napięcie magistrali KNX (21–30 V DC)
• Napięcie wyjściowe: 230 V AC
• Sterowanie ręczne: tak, za pomocą przycisków na urządzeniu
• Typ połączenia: zaciski śrubowe
• Klasa ochrony: IP20
• Temperatura pracy: 0 do +45 °C
• Zintegrowane funkcje logiczne: tak (sceny, funkcje czasowe, oświetlenie schodowe)
• Informacja zwrotna o stanie: tak, przez magistralę KNX
• Zabezpieczenie przed przeciążeniem: tak

Uwaga końcowa

W projektach, w których zarówno oświetlenie, jak i rolety muszą być zautomatyzowane w jednej linii KNX, model 502300 oferuje praktyczny kompromis między liczbą kanałów a zajmowanym miejscem w rozdzielnicy.
