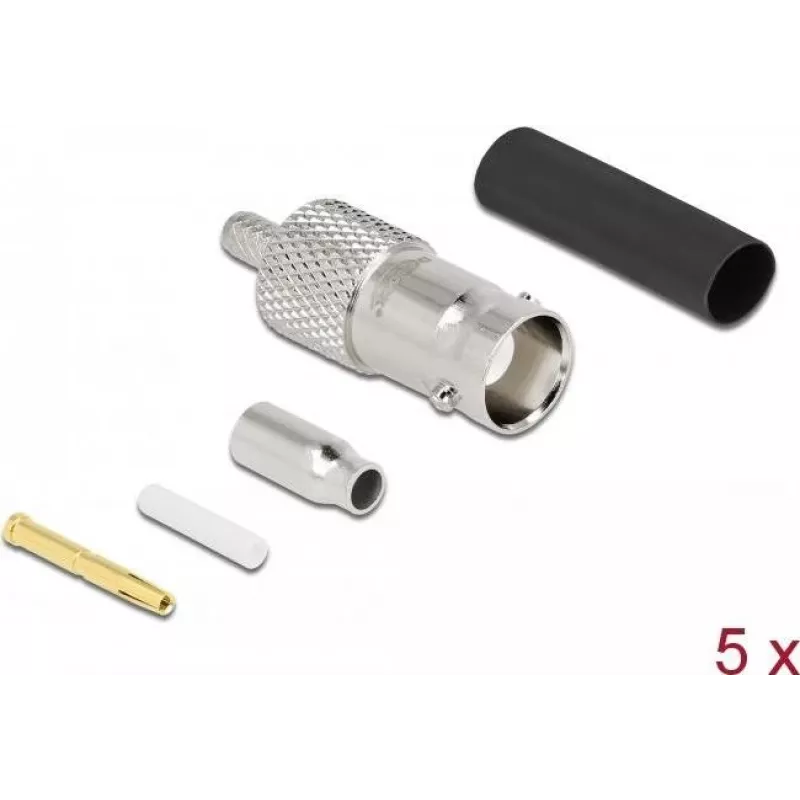

Gniazdo BNC do zaciskania RG-174 RG-316 DeLOCK 90014

Gniazdo BNC DeLOCK do zaciskania kabli RG-174 i RG-316 to żeński łącznik RF z niklowanymi stykami i srebrnym wykończeniem. Jest przeznaczone do niezawodnych połączeń w zastosowaniach częstotliwości radiowych i dostępne w opakowaniach po pięć sztuk. Wymiary łącznika wynoszą w przybliżeniu 11,3 mm (szerokość) × 11,3 mm (wysokość) × 30,3 mm (głębokość).

Zalety

Gniazdo obsługuje zakończenie zaciskowe dla kabli RG-174 i RG-316, posiada niklowane styki dla lepszej odporności na korozję i przewodności oraz jest dostarczane w wielopaku po pięć sztuk, co zapewnia wygodne użycie w wielu instalacjach.

Przeznaczenie

Kluczowe dane techniczne

Sposób użycia

Przygotuj kabel RG-174 lub RG-316, usuwając zewnętrzną powłokę, oplot i dielektryk zgodnie z instrukcją zaciskania producenta łącznika. Wsuń przewodnik i dielektryk do gniazda BNC tak, aby styk centralny i tuleja zewnętrzna były prawidłowo wyrównane, a następnie zaciśnij tulejkę, aby zabezpieczyć połączenie. Przed instalacją w sprzęcie RF sprawdź stabilność mechaniczną i ciągłość.

Zalecenia

Aby uzyskać niezawodną wydajność RF, użyj odpowiedniej matrycy zaciskowej dla RG-174 lub RG-316 i upewnij się, że powierzchnie przewodników są czyste i wolne od tlenków. Nieużywane łączniki przechowuj w suchym środowisku, aby zapobiec korozji niklowanych styków.
