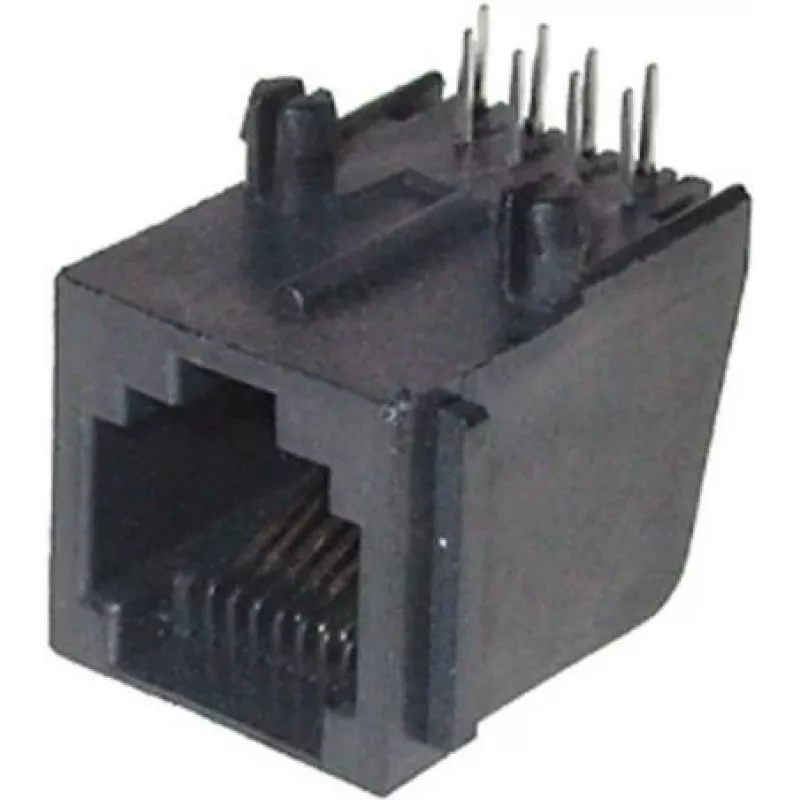

Gniazdo modułowe ShiverPeaks 79220 – 8/8 nieekranowane, do montażu na płytce drukowanej

Gniazdo modułowe ShiverPeaks 79220 to nieekranowane złącze 8/8 zaprojektowane do montażu na płytkach drukowanych. Komponent zapewnia osiem par styków rozmieszczonych zgodnie ze standardem okablowania modułowego i jest przeznaczony do montażu stałego w sprzęcie telekomunikacyjnym, sieciowym i sterowniczym, gdzie wymagane jest nieekranowane połączenie modułowe. Obudowa złącza umożliwia bezpośrednie lutowanie do płytki i integruje się z typowymi układami PCB dla gniazd modułowych.

Zalety

Gniazdo ShiverPeaks 79220 oferuje kompaktowe wymiary i spójny układ styków, co upraszcza projektowanie płytki i montaż. Jego nieekranowana konfiguracja zmniejsza złożoność materiałową przy zachowaniu niezawodnego styku elektrycznego dla okablowania modułowego. Gniazdo jest przeznaczone do trwałego, długoterminowego montażu na płytkach drukowanych i jest kompatybilne ze standardowymi wtykami modułowymi w zastosowaniach niewymagających dodatkowego ekranowania elektromagnetycznego.

Zastosowanie

• Sprzęt telekomunikacyjny i głosowy wymagający połączeń gniazd modułowych
• Urządzenia sieciowe i panele krosowe ze złączami montowanymi na PCB
• Systemy sterowania i elektronika przemysłowa ze stałymi interfejsami montowanymi na płytce

Kluczowe specyfikacje

• Typ złącza: gniazdo modułowe, nieekranowane
• Konfiguracja styków: 8 par (8/8)
• Styl montażu: montaż na płytce drukowanej/PCB do lutowania
• Interfejs stykowy: standardowe pasowanie wtyku modułowego
• Typowe zastosowanie: stałe, montowane na płytce połączenie modułowe dla sygnałów danych i głosu

Sposób użytkowania

Przygotuj footprint PCB zgodnie z zalecanym przez producenta układem pól lutowniczych i zapewnij prawidłowe ustawienie podczas montażu. Umieść gniazdo na płytce tak, aby wyprowadzenia styków pokrywały się z polami lutowniczymi, a następnie przylutuj, stosując odpowiednie parametry lutowania rozpływowego lub na fali dla materiału i powłoki gniazda. Po lutowaniu sprawdź stabilność mechaniczną i ciągłość elektryczną między stykami a współpracującą wtyczką modułową, aby zapewnić prawidłowe działanie.

Zalecenia

Stosuj złącze w środowiskach, w których dopuszczalne są połączenia nieekranowane; unikaj instalacji o wysokim poziomie zakłóceń elektromagnetycznych bez dodatkowych środków ekranowania. Przestrzegaj standardowych procedur ESD i lutowania oraz zweryfikuj kompatybilność z wybranym typem wtyku modułowego i kategorią kabla, aby zapewnić niezawodną transmisję sygnału.
