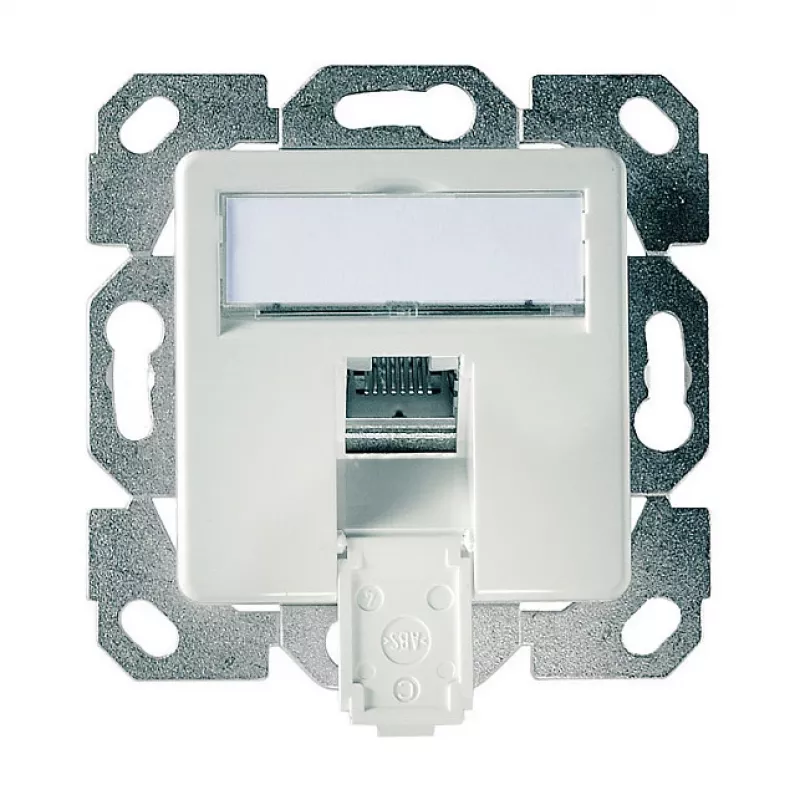

Gniazdo RJ-45 Telegärtner J00020A0505

Gniazdo RJ-45 Telegärtner J00020A0505 jest przeznaczone do zastosowań sieciowych Cat.6A, które wymagają w pełni ekranowanych połączeń. Zapewnia wydajność transmisji Cat.6A zgodnie z normami ISO/IEC 11801 i EN 50173-1, oferuje 360-stopniowy styk ekranujący i odciążenie naprężeń oraz pasuje do standardowych puszek ściennych o wymiarach 70 mm (szer.) x 37 mm (gł.) x 70 mm (wys.). Moduł nadaje się do instalacji domowych i komercyjnych, gdzie potrzebna jest niezawodna, szybka łączność przewodowa.

Zalety

W pełni ekranowana konstrukcja z 360-stopniowym stykiem i oddzielnymi zaciskami śrubowymi zapewnia bezpieczną ochronę przed zakłóceniami elektromagnetycznymi i odciążenie naprężeń. Gniazdo można okablować z dowolnego kierunku w 8 krokach co 45°, co zmniejsza różnorodność zapasów i upraszcza planowanie instalacji. Umożliwia montaż poziomy lub pionowy, ma niewielką głębokość montażu do stosowania w zbiornikach podpodłogowych przez boczny wlot kabla oraz oferuje opcję wtykowego połączenia uziemiającego we wszystkich czterech narożnikach zgodnie z DIN 46342-1 (6,3 mm). Konstrukcja pozwala na łączenie z różnymi programami pokryw i obejmuje takie funkcje, jak proste wstępne sortowanie żył, klapki ochronne, możliwość przezbrojenia w przezroczyste pole etykietowe z funkcją podnoszenia oraz wymienne stosowanie złączy 6- i 8-stykowych bez dodatkowych zestawów.

Odpowiednie do

• Sieci Ethernet o wysokiej prędkości wymagające wydajności Cat.6A
• Instalacji sieci ekranowanych wrażliwych na zakłócenia elektromagnetyczne
• Domowych i komercyjnych zastosowań gniazd natynkowych i podpodłogowych
• Instalacji, w których potrzebny jest elastyczny kierunek wprowadzenia kabla i niewielka głębokość montażu

Kluczowe specyfikacje

• Model: Telegärtner J00020A0505
• Złącze: gniazdo RJ-45
• Kategoria transmisji: Cat.6A (ISO/IEC 11801; EN 50173-1)
• Ekranowanie: w pełni ekranowane, styk 360°
• Wprowadzenie kabla: okablowanie ze wszystkich kierunków w 8 krokach co 45°; zmienny wlot do montażu poziomego lub pionowego
• Uziemienie: opcja wtykowego połączenia uziemiającego we wszystkich czterech narożnikach (DIN 46342-1; 6,3 mm)
• Głębokość montażu: niski profil odpowiedni do zbiorników podpodłogowych z bocznym wlotem kabla
• Wymiary: 70 mm x 37 mm x 70 mm (szer. x gł. x wys.)
• Kompatybilność: można łączyć z różnymi programami pokryw; obsługuje zamienne złącza 6- i 8-stykowe

Sposób użycia

Przygotuj kabel, zdejmując zewnętrzną powłokę i sortując żyły zgodnie z instrukcją wstępnego sortowania urządzenia. Włóż kabel do wybranego kierunku wlotu i zabezpiecz ekranowanie oraz powłokę za pomocą oddzielnych zacisków śrubowych, aby zapewnić 360-stopniowy styk i odciążenie naprężeń. W razie potrzeby podłącz wtykowe uziemienie w jednym z czterech narożników zgodnie z DIN 46342-1. Zamontuj gniazdo poziomo lub pionowo w puszce ściennej lub puszce podpodłogowej; w razie potrzeby załóż pokrywę lub przezroczyste pole etykietowe. W stosownych przypadkach użyj klapek ochronnych i odłączanej pionowej szyny mocującej.

Zalecenia

Aby utrzymać optymalną wydajność Cat.6A, używaj odpowiednich ekranowanych kabli Cat.6A i upewnij się, że ekranowanie jest prawidłowo zaciśnięte. Postępuj zgodnie z lokalnymi normami instalacyjnymi i sprawdź ciągłość uziemienia podczas korzystania z wtykowego połączenia uziemiającego.
