Gniazdo ścienne Digitus CAT 5e DN-9001-N

Gniazdo ścienne Digitus CAT 5e DN-9001-N to natynkowe gniazdo sieciowe z pojedynczym ekranowanym portem RJ45, zaprojektowane do instalacji CAT 5e. O wymiarach 80 × 80 mm i wykończeniu w kolorze białym zapewnia kompaktowy, dyskretny punkt przyłączeniowy do okablowania strukturalnego w biurach, domach lub przestrzeniach komercyjnych. Urządzenie posiada certyfikat CAT 5e EIA/TIA 568 oraz ISO/IEC 11801, EN 50173 i obsługuje wprowadzanie kabla od dołu z listwami zaciskowymi LSA.

Zalety

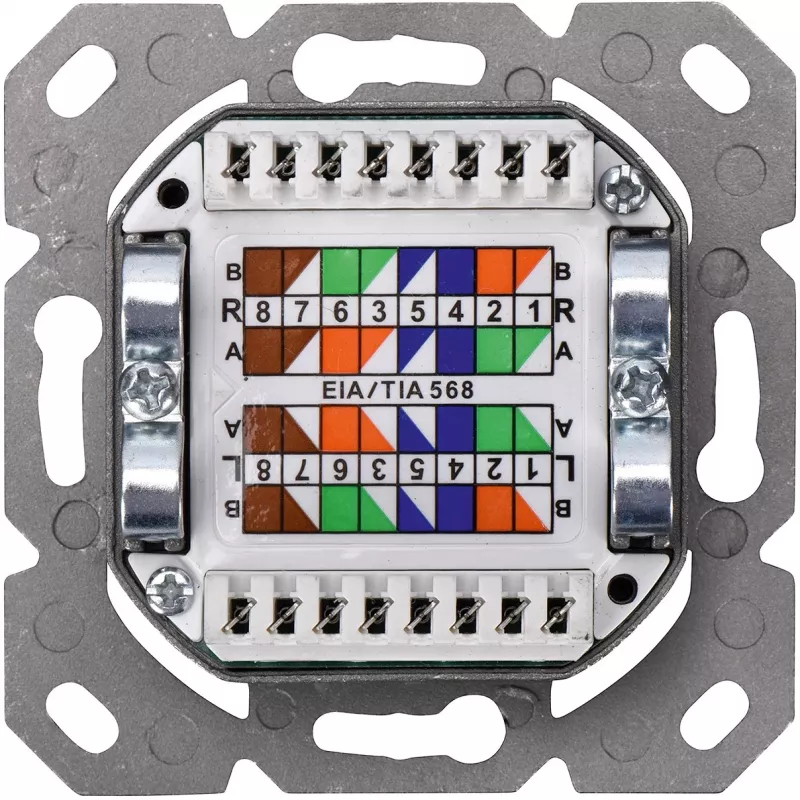

Konstrukcja natynkowa gniazda i poziome wprowadzenie kabla umożliwiają estetyczną, oszczędzającą miejsce instalację. W pełni ekranowane gniazda RJ45 oraz ekranowane listwy LSA zwiększają bezpieczeństwo i kompatybilność elektromagnetyczną. Gniazda są nachylone pod kątem 40°, co ułatwia podłączanie i odłączanie kabli krosowych, a oznaczone kolorami listwy LSA (EIA/TIA 568 B) przyspieszają i zmniejszają ryzyko błędów podczas terminacji.

Zastosowanie

• Zakończenia sieci Ethernet CAT 5e w biurach i domach
• Gniazda okablowania strukturalnego w budynkach mieszkalnych i lekkich komercyjnych
• Aplikacje natynkowe, gdzie wymagane jest kompaktowe, dyskretne gniazdo

Kluczowe specyfikacje

• Model: Digitus CAT 5e DN-9001-N
• Zgodność ze standardami: CAT 5e EIA/TIA 568, ISO/IEC 11801, EN 50173
• Złącze: Ekranowane RJ45, nachylone 40°
• Terminacja kabla: Listwy LSA, oznaczone kolorami EIA/TIA 568 B
• Montaż: Natynkowy
• Wymiary: 80 × 80 mm
• Kolor: Biały

Sposób użycia

Poprowadź kabel sieciowy do poziomego wejścia gniazda, usuń zewnętrzną powłokę i rozdziel pary zgodnie z kodem kolorystycznym EIA/TIA 568 B. Zakończ przewody na listwach LSA za pomocą odpowiedniego narzędzia uderzeniowego, zapewniając bezpieczne i w pełni osadzone styki. Po terminacji przymocuj gniazdo do puszki natynkowej i zabezpiecz płytkę czołową. Podłącz kable krosowe do nachylonego ekranowanego portu RJ45, aby uruchomić sieć.

Zalecenia

Używaj tego gniazda w połączeniu z ekranowanym okablowaniem CAT 5e i odpowiednim uziemieniem, aby zachować skuteczność ekranowania. Dla niezawodnej wydajności przetestuj terminacje testerem okablowania sieciowego po instalacji i postępuj zgodnie z lokalnymi standardami okablowania dotyczącymi wysokości montażu i prowadzenia przewodów.
