Gniazdo SMA do zaciskania na RG-174 / RG-316 DeLOCK 90037

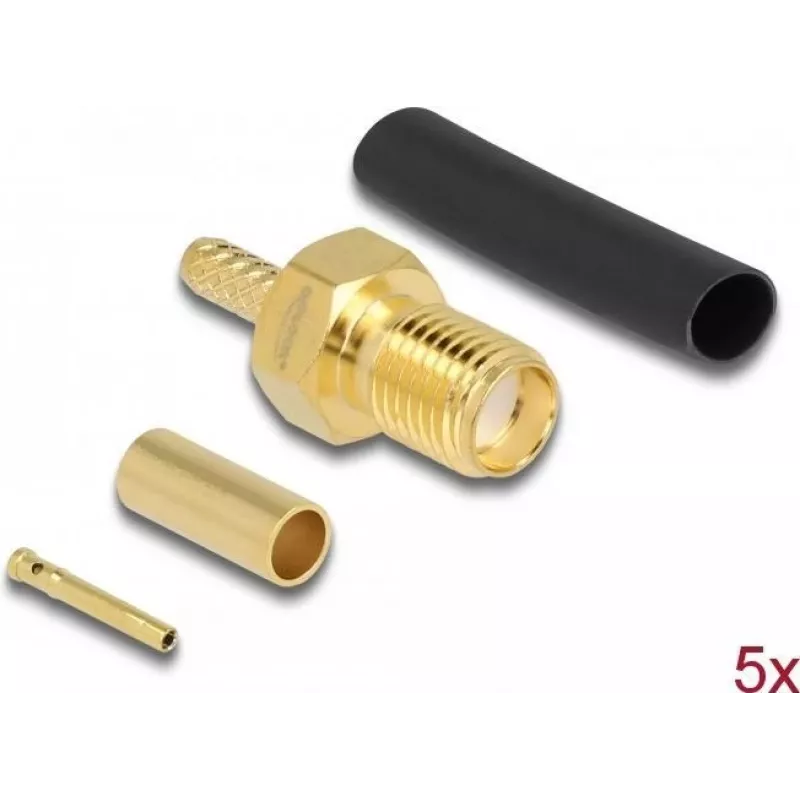

Gniazdo SMA do zaciskania na RG-174 / RG-316 firmy DeLOCK (model 90037) to kompaktowe złącze koncentryczne przeznaczone do zastosowań w technologii częstotliwości radiowych. Oferuje impedancję 50 Ω i pozłacane styki, aby zapewnić niezawodne przewodnictwo. Złącze jest dostarczane z dopasowaną rurką termokurczliwą i jest dostępne w opakowaniach po pięć sztuk. Jego mosiężne wykończenie i niewielkie wymiary (szerokość 8 mm × głębokość 19,8 mm × wysokość 8 mm) sprawiają, że nadaje się do ciasnych instalacji i różnych zastosowań RF.

Zalety

Gniazdo SMA charakteryzuje się pozłacanymi stykami dla lepszego kontaktu elektrycznego i odporności na korozję, znormalizowaną impedancją 50 Ω dla kompatybilności RF oraz kompaktowym mosiężnym korpusem, który pasuje do montażu w ograniczonej przestrzeni. Dołączenie dopasowanej rurki termokurczliwej upraszcza wykańczanie kabla i zapewnia dodatkowe odciążenie. Dostarczane w opakowaniach po pięć sztuk, aby pokryć wiele połączeń lub potrzeby zapasowe.

Nadaje się do (zadania / przypadki użycia)

Kluczowe specyfikacje

Jak używać

Przygotuj kabel RG-174 lub RG-316, ściągając zewnętrzny płaszcz, oplot i dielektryk zgodnie ze specyfikacją zaciskania producenta złącza. Nasuń dostarczoną rurkę termokurczliwą i tulejkę zaciskową na kabel, włóż środkowy przewodnik do pozłacanego pinu i umieść korpus złącza nad kablem. Zaciśnij tulejkę za pomocą odpowiedniego narzędzia do zaciskania, a następnie zastosuj ciepło do rurki termokurczliwej, aby zabezpieczyć i izolować zakończenie. Sprawdź stabilność mechaniczną i ciągłość elektryczną przed ostateczną instalacją.

Zalecenia

Używaj prawidłowej matrycy zaciskowej do RG-174 lub RG-316 i sprawdzaj każde zakończenie pod kątem odpowiedniej głębokości zacisku i bezpiecznego kontaktu. Unikaj nadmiernego ciepła podczas kurczenia rurki, aby zapobiec uszkodzeniu dielektryka lub powłoki.
