Gniazdo stereo 3,5 mm ShiverPeaks 51354 — konstrukcja otwarta, złącze audio do montażu panelowego

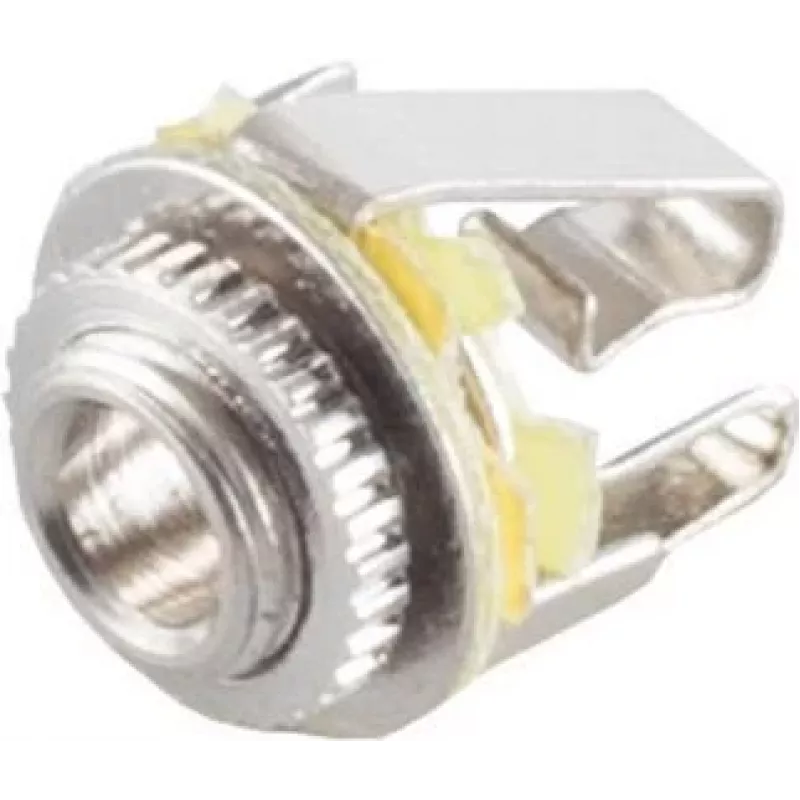

Gniazdo stereo 3,5 mm ShiverPeaks 51354 — konstrukcja otwarta, złącze audio do montażu panelowego to kompaktowe gniazdo panelowe przeznaczone do stereofonicznych połączeń audio na poziomie liniowym. Gniazdo o otwartej konstrukcji przyjmuje standardowe wtyki TRS 3,5 mm i jest przeznaczone do instalacji w panelach sterowniczych, obudowach, skrzynkach przyrządów oraz niestandardowym sprzęcie audio, gdzie wymagane jest małe, łatwo dostępne wejście audio lub wyjście słuchawkowe. Złącze zapewnia bezpośredni interfejs mechaniczny i elektryczny dla sygnałów liniowych lewego/prawego kanału oraz masy, w formacie kompatybilnym z powszechnie stosowanymi kablami audio konsumenckimi i profesjonalnymi.

Zalety

Otwarta konstrukcja do montażu panelowego upraszcza okablowanie i kontrolę podczas montażu oraz serwisowania. Kompaktowe rozmiary oszczędzają miejsce na panelu, jednocześnie zapewniając łatwy dostęp do gniazda w codziennym użytkowaniu. Konstrukcja jest kompatybilna ze standardowymi wtykami TRS 3,5 mm, co gwarantuje szeroką interoperacyjność ze słuchawkami, przenośnymi odtwarzaczami, interfejsami audio i kablami pomocniczymi. Trwałe styki zapewniają niezawodne połączenie elektryczne dla sygnałów stereo w typowych warunkach pracy.

Zastosowanie

• Integracja wyjść słuchawkowych w panelach przyrządów lub urządzeń
• Zapewnienie pomocniczych wejść stereo w panelach sterowniczych lub obudowach
• Niestandardowe projekty audio, elektronika DIY i prototypy
• Naprawa lub wymiana kompaktowych gniazd stereo w urządzeniach konsumenckich

Kluczowe specyfikacje

• Typ złącza: gniazdo panelowe TRS 3,5 mm (stereo)
• Styl montażu: otwarta konstrukcja do montażu panelowego, zapewniająca łatwy dostęp i okablowanie
• Sygnał: stereofoniczny poziom liniowy (lewy, prawy, masa)
• Kompatybilność: przyjmuje standardowe wtyki stereo 3,5 mm
• Wymiary: kompaktowa obudowa odpowiednia do ograniczonej przestrzeni panelowej

Sposób użycia

Wytnij lub przygotuj odpowiednio zwymiarowany otwór w panelu lub obudowie, zgodnie z wymiarami mechanicznymi podanymi przez producenta. Zamocuj gniazdo w pozycji montażu panelowego i przylutuj lub podłącz przewody do punktów stykowych gniazda zgodnie z przypisaniami sygnałów lewego, prawego i masy. Poprowadź kabel i zastosuj odciążenie naprężeń, aby zapobiec obciążeniom mechanicznym połączeń lutowanych. Po instalacji włóż standardową wtyczkę TRS 3,5 mm, aby podłączyć stereofoniczne sygnały na poziomie liniowym do odtwarzania lub monitorowania.

Zalecenia

Używaj kabli ekranowanych wysokiej jakości, aby zminimalizować zakłócenia i zachować integralność sygnału. Unikaj nadmiernego nacisku mechanicznego na włożone wtyki i zapewnij odciążenie naprężeń dla podłączonych kabli, aby przedłużyć żywotność złącza. Podczas integracji z obudowami sprawdź prześwit dla wkładania wtyczki i zapewnij dostęp do konserwacji oraz ewentualnej wymiany.
