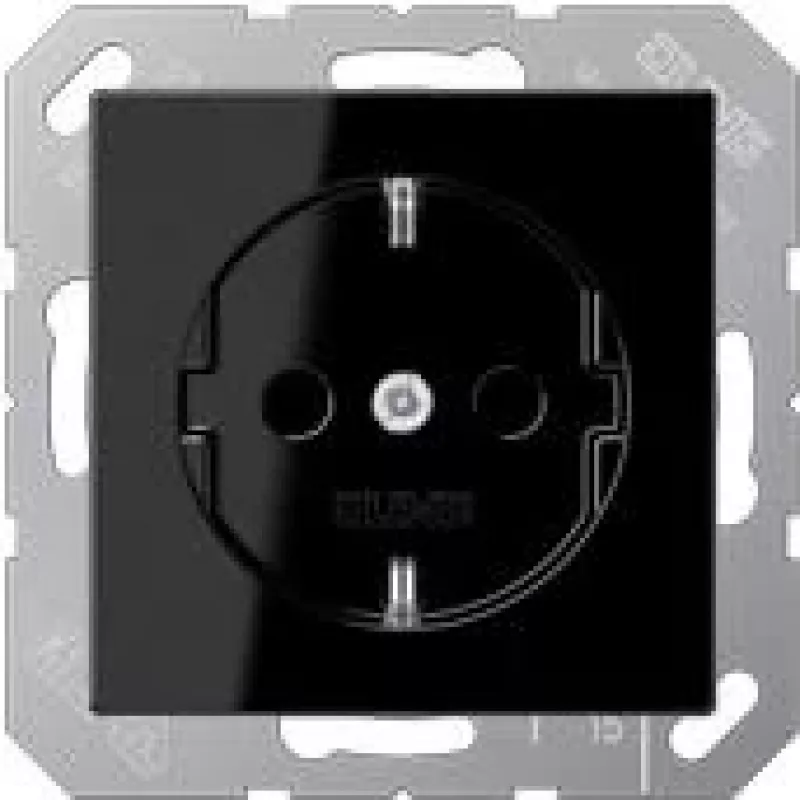

Gniazdo wtykowe typ F JUNG A 1520 BF SW czarny

Gniazdo wtykowe JUNG A 1520 BF SW to podtynkowe gniazdo elektryczne typu F (Schuko) w kolorze czarnym, wykonane z trwałego tworzywa termoplastycznego. Jest przystosowane do napięcia znamionowego 250 V i prądu 16 A oraz pasuje do standardowych uniwersalnych punktów instalacyjnych o kompaktowych wymiarach 55 × 55 mm. Model dostępny jest z zaciskami bezśrubowymi do przewodów o przekroju do 2,5 mm²; warianty bez pazurków mają dodatkową literę „N” w numerze referencyjnym (np. ..1520 N..), natomiast wersje z zaciskami śrubowymi oznaczane są numerem referencyjnym ..1521.. Ramka nośna, pazurki i śruby pazurków są zintegrowane z uziemieniem ochronnym.

Zalety

Gniazdo oferuje kompaktową, znormalizowaną formę odpowiednią do uniwersalnych lokalizacji i jest wykonane z tworzywa termoplastycznego dla zachowania trwałości. Zaciski bezśrubowe umożliwiają szybkie podłączanie przewodów o przekroju do 2,5 mm² bez użycia narzędzi, podczas gdy alternatywne wersje z zaciskami śrubowymi zapewniają tradycyjną opcję połączenia. Zintegrowana ramka nośna i elementy uziemiające ułatwiają montaż i zapewniają prawidłowe podłączenie przewodu ochronnego.

Do zastosowania

Najważniejsze dane techniczne

Sposób użycia

Zainstaluj gniazdo JUNG typu F w standardowej puszce podtynkowej zgodnie z lokalnymi przepisami elektrycznymi. W przypadku wariantu z zaciskami bezśrubowymi zdejmij izolację z przewodu na zalecaną długość, włóż przewód do zacisku aż do zablokowania i sprawdź mocowanie mechaniczne. W przypadku wariantu z zaciskami śrubowymi poluzuj śruby zacisków, włóż przewody i dokręć z określonym momentem obrotowym. Upewnij się, że przewód ochronny jest prawidłowo podłączony poprzez zintegrowane elementy uziemiające. Przywróć zasilanie dopiero po prawidłowym montażu i sprawdzeniu połączeń.

Zalecenia

Wybierz wersję z zaciskami bezśrubowymi do szybszego okablowania na miejscu przewodów o przekroju do 2,5 mm²; wybierz wariant z zaciskami śrubowymi, gdy wymagane jest tradycyjne połączenie zaciskane. Przestrzegaj obowiązujących norm okablowania i zwracaj uwagę na maksymalny prąd znamionowy 16 A oraz napięcie znamionowe 250 V.
