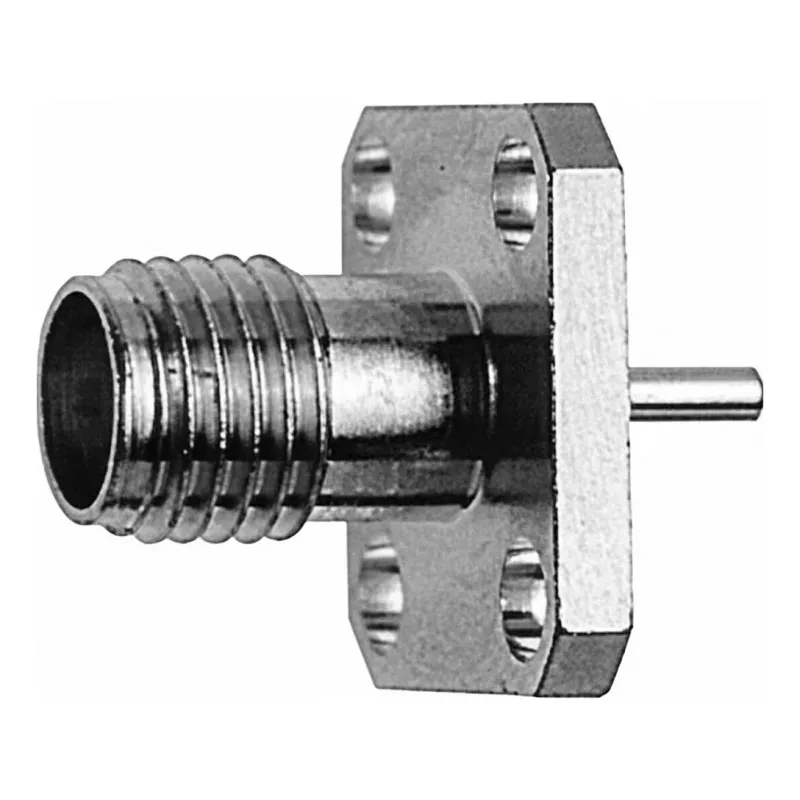

Gniazdo złącza Telegärtner SMA panelowe z kołnierzem Z29, złote, 5 szt.

Gniazdo złącza panelowego Telegärtner SMA Z29 w złotym wykończeniu, dostarczane w opakowaniu po pięć sztuk, zostało zaprojektowane do niezawodnych połączeń koncentrycznych RF na panelach przednich urządzeń. Gniazdo SMA montowane na kołnierzu zapewnia standardowy interfejs dla wtyków SMA i bezpieczne mechaniczne mocowanie do paneli, co czyni je odpowiednim do sprzętu testowego, modułów RF, anten oraz instalacji produkcyjnych i laboratoryjnych, gdzie wymagane są kompaktowe, gwintowane połączenia koncentryczne.

Zalety

Konstrukcja z kołnierzem zapewnia stabilne mocowanie mechaniczne i spójne ustawienie złącza, a złote wykończenie oferuje dobrą odporność na korozję i stabilną wydajność styków. Interfejs elektryczny SMA zachowuje impedancję charakterystyczną i niskie odbicie dla sygnałów RF, a kompaktowe sprzęgło gwintowane zapewnia bezpieczne połączenie w ograniczonej przestrzeni panelu. Dostarczane w opakowaniu po pięć sztuk, zestaw upraszcza zaopatrzenie w przypadku instalacji seryjnych i wymian.

Zastosowanie

• Montaż na panelu przednim w sprzęcie testowo-pomiarowym RF
• Połączenia z modułami RF i transceiverami
• Przepusty antenowe do kompaktowych urządzeń i obudów
• Zestawy laboratoryjne i produkcyjne wymagające złączy panelowych SMA

Kluczowe specyfikacje

• Typ złącza: gniazdo żeńskie SMA do montażu panelowego z kołnierzem
• Wykończenie: złocone powierzchnie styków i elementy obudowy
• Montaż: mocowanie kołnierzowe do instalacji na panelu przednim
• Sprzęgło: sprzęgło gwintowane SMA kompatybilne ze standardowymi wtykami SMA
• Ilość w opakowaniu: pięć identycznych złączy
• Typowe pasmo częstotliwości: zastosowanie RF w typowych zakresach SMA (DC do kilku GHz)

Sposób użycia

Przygotuj odpowiedni otwór w panelu urządzenia o rozmiarze dopasowanym do kołnierza i wyrównaj złącze tak, aby otwory montażowe pokrywały się z elementami mocującymi panelu. Przymocuj kołnierz za pomocą odpowiednich śrub lub wkrętów i, jeśli to konieczne, użyj podkładek lub elementów zabezpieczających przed poluzowaniem w środowiskach narażonych na wibracje. Podłącz kable koncentryczne SMA, nakręcając wtyki SMA na gniazdo do momentu dokręcenia ręcznego; unikaj nadmiernego dokręcania, aby nie uszkodzić gwintu. Przed podłączeniem upewnij się, że wtyki i kable są czyste i wolne od zanieczyszczeń, co zapewni niskie straty wtrąceniowe i niezawodną pracę.

Zalecenia

Aby uzyskać stałą wydajność RF, używaj wysokiej jakości zespołów kablowych SMA o dopasowanej impedancji charakterystycznej i, jeśli to możliwe, sprawdzaj połączenia za pomocą odpowiednich przyrządów testowych. Chroń nieużywane gniazda zaślepkami i unikaj nadmiernych naprężeń mechanicznych kabli przy wejściu do panelu, aby przedłużyć żywotność złącza.
