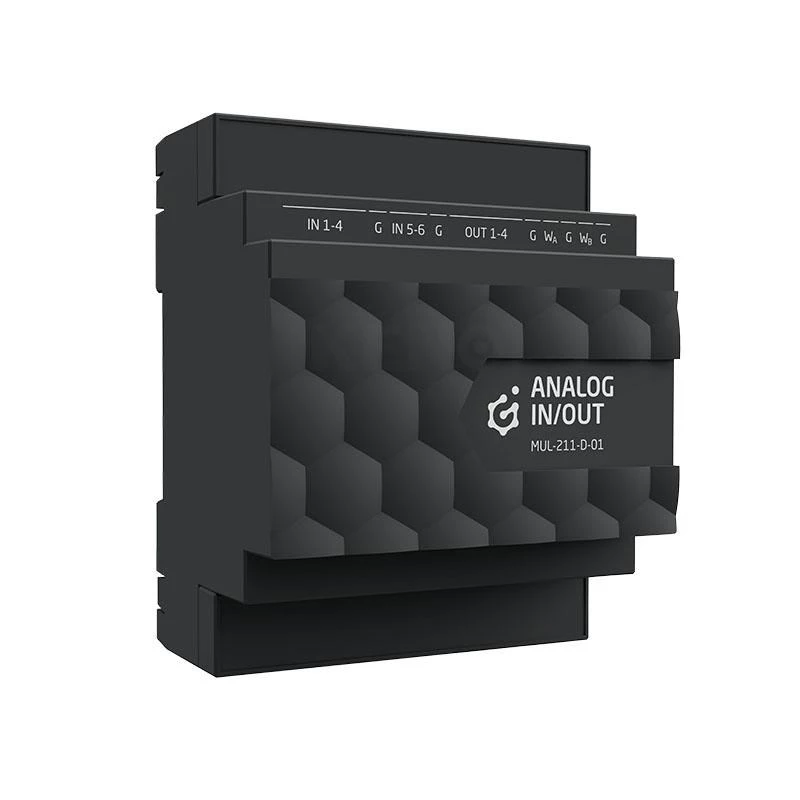

Grenton Moduł wejść i wyjść analogowych, 4 wejścia 2 wyjścia, 1-Wire, DIN Rail, TF-Bus

Moduł Grenton MUL-211-D-01 to wszechstronny moduł wejść i wyjść analogowych zaprojektowany do systemu inteligentnego domu Grenton. Obsługuje magistralę 1-Wire do podłączenia do 8 czujników temperatury DS18B20 i komunikuje się za pomocą protokołu TF-Bus. Moduł posiada 4 wejścia analogowe (0-10V, 4-20mA, NTC 10kΩ, PT1000, DS18B20) z rozdzielczością 12-bitową oraz 2 wyjścia analogowe (0-10V) z rozdzielczością 10-bitową. Montowany na szynie DIN, zajmuje 2 moduły DIN (ok. 35mm), zasilany napięciem 24V DC o maksymalnym poborze mocy 2W. Zakres temperatury pracy wynosi od -10°C do +50°C, stopień ochrony IP20.

Zalety

Moduł zapewnia elastyczne pozyskiwanie i sterowanie sygnałami analogowymi, obsługując wiele typów czujników, w tym czujniki temperatury przez 1-Wire. Kompaktowa konstrukcja DIN oszczędza miejsce w szafach elektrycznych, a komunikacja TF-Bus gwarantuje niezawodną integrację z systemem Grenton.

Zastosowanie

• Systemy automatyki domowej
• Zarządzanie i kontrola budynków
• Monitorowanie sygnałów analogowych w przemyśle
• Pomiar temperatury z czujnikami DS18B20

Kluczowe specyfikacje

• Typ produktu: Moduł wejść/wyjść analogowych
• Kompatybilność marki: System inteligentnego domu Grenton
• Protokół komunikacji: TF-BUS
• Typ montażu: Szyna DIN
• Liczba wejść analogowych: 4
• Typy wejść analogowych: 0-10V, 4-20mA, NTC 10kΩ, PT1000, DS18B20 (przez 1-Wire)
• Rozdzielczość wejść analogowych: 12-bit
• Liczba wyjść analogowych: 2
• Typ wyjść analogowych: 0-10V
• Rozdzielczość wyjść analogowych: 10-bit
• Obsługa magistrali 1-Wire: Tak
• Pojemność magistrali 1-Wire: Do 8 czujników DS18B20
• Zasilanie: 24V DC
• Maksymalny pobór mocy: 2W
• Temperatura pracy: -10°C do +50°C
• Stopień ochrony: IP20
• Szerokość modułu: 2 moduły DIN (ok. 35mm)

Zalecenia

Dla optymalnej wydajności należy używać z kontrolerami kompatybilnymi z TF-Bus Grenton oraz certyfikowanymi zasilaczami 24V DC. Zapewnić prawidłowy montaż na szynie DIN i unikać narażenia na wilgoć lub ekstremalne temperatury.
