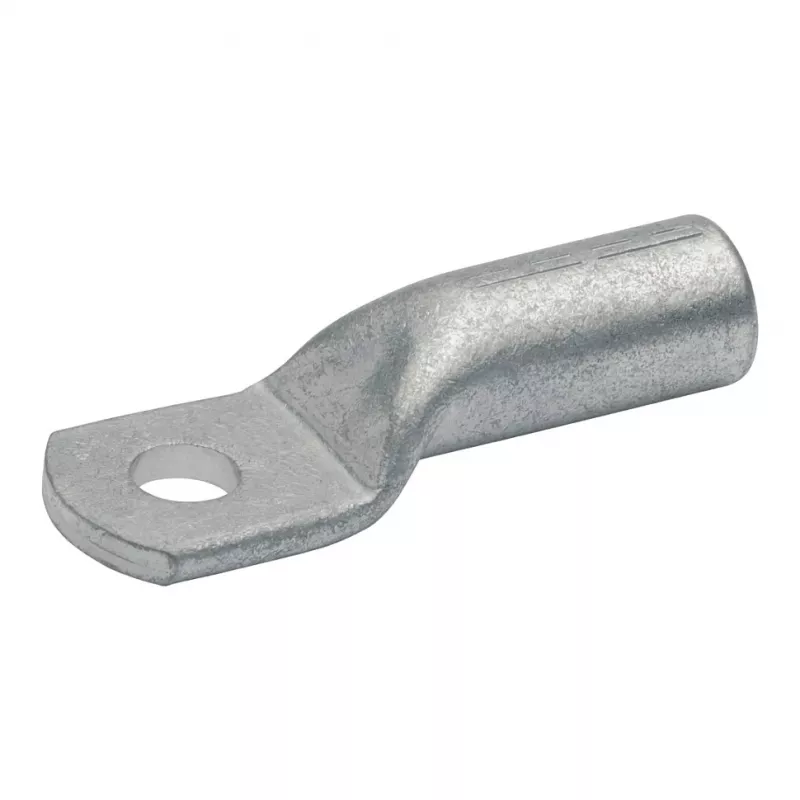

Gustav Klauke 107R8 70 mm² Końcówka kablowa prasowana miedziowana elektrolitycznie

Zakończenie przewodów miedzianych o przekroju 70 mm² może być wyzwaniem: połączenie musi przenosić wysoki prąd bez przegrzewania, być odporne na korozję i pozostać mechanicznie stabilne przez lata. Końcówka kablowa zaciskana Gustav Klauke 107R8 rozwiązuje ten problem dzięki precyzyjnie obrobionemu korpusowi z miedzi elektrolitycznej oraz cynkowanej elektrolitycznie powłoce, która zapobiega utlenianiu i utrzymuje niską rezystancję styku w czasie. Otwór kontrolny umożliwia natychmiastową weryfikację prawidłowej pozycji zacisku, dzięki czemu można pracować z pewnością w krytycznych instalacjach elektroenergetycznych.

Dla kogo jest przeznaczony

Dla elektryków i producentów rozdzielnic, którzy muszą mocować końcówki oczkowe do śrub M8 w szafach sterowniczych, rozdzielnicach, szynach zbiorczych, okablowaniu maszyn i rozdzielniach energii. Kompatybilność z przewodami linkowymi i drobnodrutowymi czyni go wszechstronnym wyborem zarówno do przewodów giętkich, jak i sztywnych w rzeczywistych instalacjach.

Główne cechy

• Miedź elektrolityczna (E-Cu) o wysokiej przewodności dla ciągłego przepływu wysokiego prądu
• Powierzchnia cynkowana elektrolitycznie chroni przed korozją galwaniczną i zmniejsza dryft rezystancji styku
• Precyzyjnie wywiercony otwór 8,4 mm pasuje do śrub i wkrętów M8
• Otwór kontrolny umożliwia kontrolę głębokości osadzenia i jakości zacisku
• Wykonane zgodnie z wymiarami DIN 46235 dla zapewnienia zamienności
• Kompatybilne ze standardowymi matrycami do zaciskania sześciokątnego (6-10 ton) dla zacisków gazoszczelnych

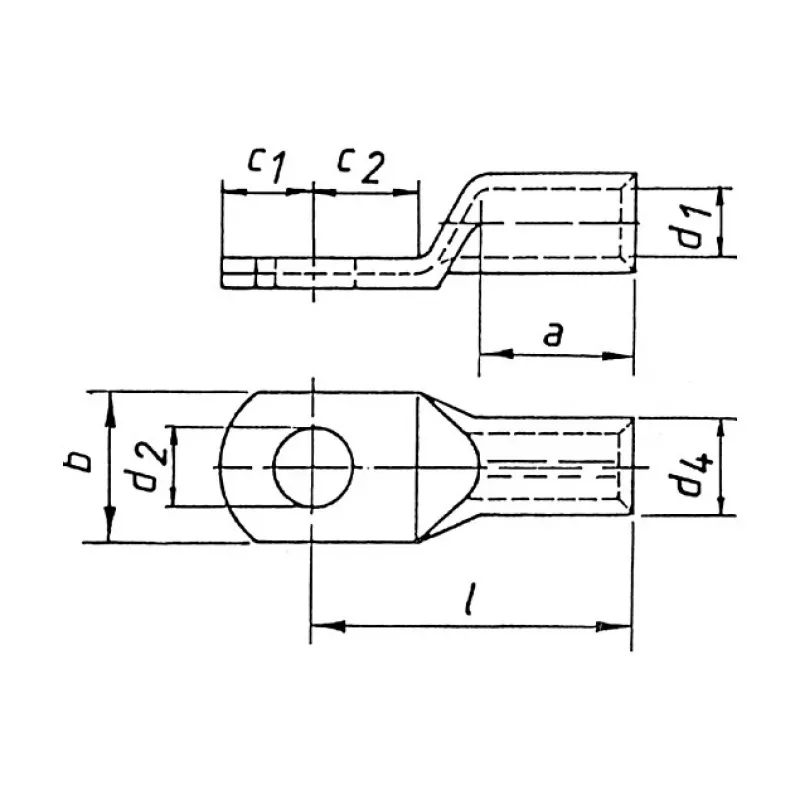

Specyfikacje

• Przekrój przewodu: 70 mm²
• Średnica otworu na śrubę: 8,4 mm (dla śrub M8)
• Długość całkowita: 56 mm
• Szerokość oczka: 22 mm
• Średnica zewnętrzna tulei: 14,5 mm
• Średnica wewnętrzna tulei: 11,5 mm
• Grubość oczka: 2,5 mm
• Materiał: miedź elektrolityczna (E-Cu), cynkowana elektrolitycznie
• Norma: DIN 46235
• Typ tulei: standardowa długość
• Otwór kontrolny: tak
• Kompatybilność przewodów: przewody miedziane linkowe i drobnodrutowe
• Zakres temperatury pracy: -55°C do +150°C
• Seria producenta: seria 107
• Metoda zaciskania: zaciskanie sześciokątne
• Zastosowanie: rozdzielnice, szafy sterownicze, maszyny przemysłowe

Wskazówki

Użyj odpowiedniej matrycy do zaciskania sześciokątnego dla przewodów o przekroju 70 mm² i siły zaciskania 6-10 ton. Zawsze wsuwaj końcówkę w całości na pozbawiony izolacji przewód, aż do otworu kontrolnego, a następnie zaciskaj. Aby zapewnić lepszą ochronę przed korozją w trudnych warunkach, rozważ zastosowanie koszulki termokurczliwej na obszarze zacisku. Przed dokręceniem sprawdź, czy otwór na śrubę jest prawidłowo wyrównany z trzpieniem M8.
