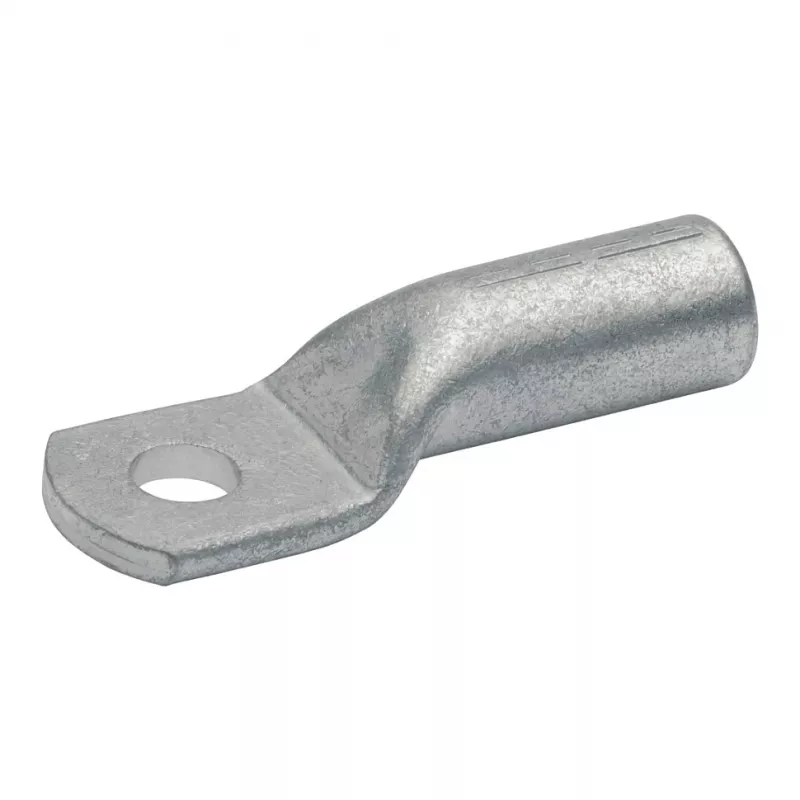

GUSTAV KLAUKE GMBH KLAU Zacisk kablowy do zaciskania 103R10 16mm² M10 DIN 46235

Podczas zakańczania drobnożyłowych przewodów miedzianych do 16 mm², luźne lub źle zaciśnięte połączenie może prowadzić do przegrzania, spadku napięcia, a nawet pożaru. Zacisk kablowy KLAU 103R10 rozwiązuje ten problem, zapewniając gazoszczelne, zimno spawane połączenie zaciskane, które spełnia rygorystyczne wymagania normy DIN 46235. Jego konstrukcja z miedzi elektrolitycznej z cyną zapewnia doskonałą przewodność i odporność na korozję, co czyni go idealnym do instalacji przemysłowych, energetycznych i budynkowych.

Dla kogo jest przeznaczony

Ten zacisk kablowy jest przeznaczony dla elektryków, producentów szaf sterowniczych i techników utrzymania ruchu, którzy potrzebują niezawodnych, zgodnych z normami zakończeń przewodów miedzianych. Nadaje się do przewodów drobnożyłowych i wielożyłowych (klasa 2, 5, 6 wg VDE 0295) w rozdzielniach, szafach sterowniczych i maszynach, gdzie kluczowe jest trwałe połączenie o niskiej rezystancji.

Główne cechy

• Zacisk kablowy do zaciskania dla przewodów miedzianych 16 mm² z otworem na śrubę M10
• Zgodny z DIN 46235 dla spójności wymiarowej i wydajnościowej
• Wykonany z miedzi elektrolitycznej (E-Cu) z galwanicznym cynkowaniem dla ochrony przed korozją
• Otwór kontrolny umożliwia wizualną weryfikację prawidłowego włożenia przewodu przed zaciskaniem
• Nieizolowana tuleja rurowa do niezawodnego zaciskania standardowymi narzędziami
• Szeroki zakres temperatur pracy od -55°C do +150°C i napięcie znamionowe do 1000 V
• Zgodny z RoHS i bezhalogenowy

Specyfikacje

• Typ produktu: Zacisk kablowy do zaciskania
• Norma: DIN 46235
• Przekrój kabla: 16 mm²
• Średnica otworu na śrubę: M10
• Materiał: Miedź elektrolityczna (E-Cu)
• Obróbka powierzchni: Cynkowana (galwanicznie)
• Kompatybilność materiału przewodu: Miedź
• Typ przewodu: Drobnożyłowy, wielożyłowy (klasa 2, 5, 6 wg VDE 0295)
• Metoda połączenia: Zaciskanie
• Izolacja: Nieizolowany
• Zakres temperatur pracy: -55°C do +150°C
• Napięcie znamionowe: Do 1000 V
• Typ tulei: Rurowa
• Otwór kontrolny: Tak
• Zgodność z RoHS: Tak
• Bezhalogenowy: Tak
• Seria producenta: 103R
• Kolor: Metaliczny (srebrno-szary)

Wskazówki

Zawsze używaj narzędzia do zaciskania, które odpowiada rozmiarowi zacisku i przekrojowi przewodu, aby uzyskać gazoszczelne połączenie. Przed zaciskaniem upewnij się, że przewód jest całkowicie włożony do tulei i widoczny przez otwór kontrolny. W przypadku instalacji na zewnątrz lub w trudnych warunkach, rozważ dodatkowe uszczelnienie lub izolację, jeśli wymagają tego lokalne przepisy.
