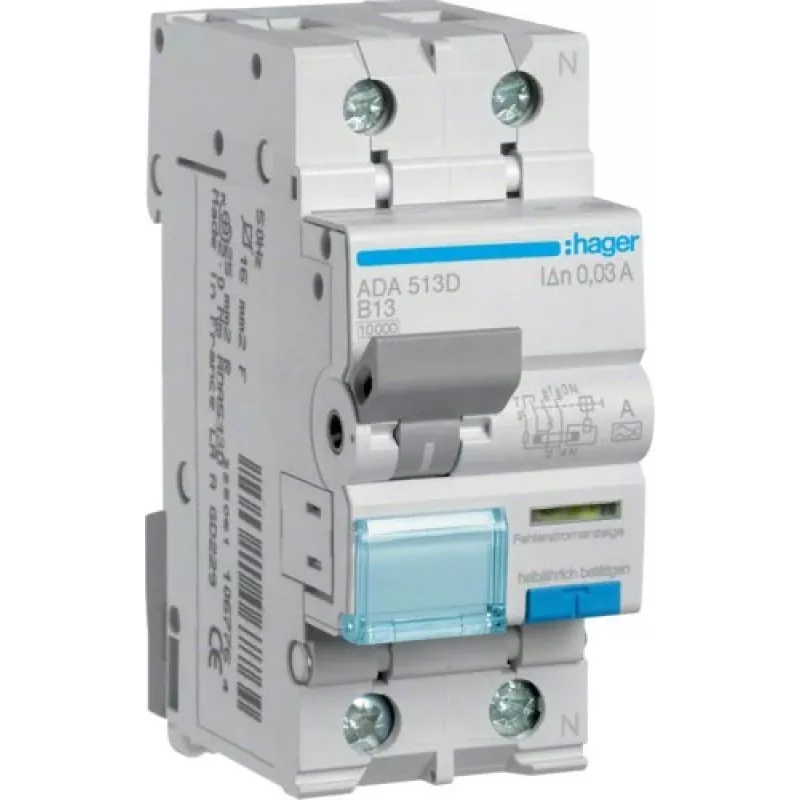

HAGER ADA513D RCBO 1P+N 13A charakterystyka B 30mA typ A 10kA

Elektrycy i monterzy tablic rozdzielczych pracujący przy rozdzielnicach mieszkaniowych i komercyjnych potrzebują niezawodnego urządzenia, które łączy ochronę przed prądem różnicowym z ochroną przed przeciążeniem i zwarciem w kompaktowej obudowie. HAGER ADA513D to wyłącznik różnicowoprądowy z członem nadprądowym 1-biegunowy + neutralny, który chroni obwody przed prądami upływowymi i przeciążeniami, zapewniając zarówno bezpieczeństwo osób, jak i ochronę urządzeń. Dzięki prądowi znamionowemu 13 A i charakterystyce wyzwalania B jest idealny do obwodów o umiarkowanych prądach rozruchowych, takich jak gniazda wtykowe i oświetlenie w domach i biurach.

Kluczowe specyfikacje

• Typ urządzenia: Wyłącznik różnicowoprądowy z członem nadprądowym (RCBO)
• Liczba biegunów: 1P+N (1-biegunowy + neutralny)
• Prąd znamionowy (In): 13 A
• Charakterystyka wyzwalania: B
• Znamionowy prąd różnicowy zadziałania (IΔn): 30 mA
• Typ RCD: Typ A (wykrywa prądy różnicowe przemienne i tętniące stałe)
• Zdolność zwarciowa (Icn): 10 kA
• Napięcie znamionowe (Un): 230 V AC
• Częstotliwość: 50/60 Hz
• Typ montażu: Szyna DIN
• Szerokość modułowa: 2 moduły (35,6 mm)
• Stopień ochrony: IP20
• Zakres temperatur pracy: od -25 °C do +60 °C
• Normy: EN 61009-1
• Przekrój przewodów (sztywne): 16 mm²
• Przekrój przewodów (elastyczne): 10 mm²
• Moment dokręcania: 2,5 Nm
• Trwałość elektryczna: 10 000 cykli
• Trwałość mechaniczna: 20 000 cykli

Dlaczego warto go wybrać

Ten RCBO łączy dwie podstawowe funkcje ochronne w jednym urządzeniu, oszczędzając miejsce na szynie DIN i upraszczając instalację. Jego wyłącznik różnicowoprądowy typu A zapewnia niezawodne wykrywanie zarówno przemiennych, jak i tętniących stałych prądów różnicowych, co jest kluczowe dla nowoczesnych odbiorników elektronicznych. Zdolność zwarciowa 10 kA zapewnia solidną ochronę przed zwarciami, a charakterystyka B jest dobrze dostosowana do obwodów o umiarkowanych prądach rozruchowych. Reputacja HAGER w zakresie jakości i zgodności z EN 61009-1 gwarantuje długoterminową niezawodność i bezpieczeństwo.

Idealne zastosowania

• Ochrona obwodów gniazd wtykowych w budynkach mieszkalnych i komercyjnych
• Obwody oświetleniowe z elektronicznymi statecznikami lub zasilaczami LED
• Obwody zasilające urządzenia z podzespołami elektronicznymi, które mogą wytwarzać tętniące stałe prądy upływowe
• Rozdzielnice, w których miejsce jest ograniczone i wymagana jest ochrona łączona

Warto wiedzieć

ADA513D jest przeznaczony do montażu na szynie DIN i zajmuje tylko 2 moduły (szerokość 35,6 mm). Ma napięcie znamionowe 230 V AC i pracuje przy 50/60 Hz. Urządzenie ma stopień ochrony IP20, co czyni go odpowiednim do instalacji w rozdzielnicach wewnątrz pomieszczeń. Zaciski przyjmują przewody sztywne do 16 mm² i elastyczne do 10 mm², z zalecanym momentem dokręcania 2,5 Nm. Jest przetestowany na 10 000 operacji elektrycznych i 20 000 operacji mechanicznych, co zapewnia trwałość.
