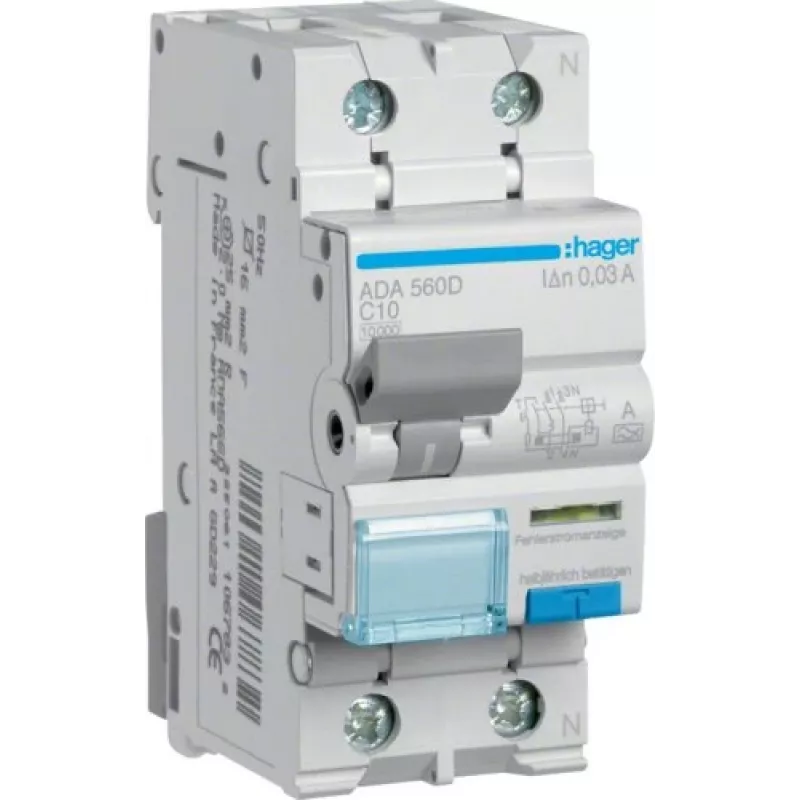

Hager ADA560D RCBO 1P+N 10A charakterystyka C 30mA typ A 10kA 230V

Dzięki zdolności wyłączania zwarć 10 kA i znamionowemu prądowi różnicowemu 30 mA, Hager ADA560D zapewnia solidną ochronę obwodów do 10 A, łącząc zabezpieczenie przed przeciążeniem, zwarciem i upływem doziemnym w jednym module.

Przegląd

Hager ADA560D to wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO) przeznaczony do montażu na szynie DIN w rozdzielnicach mieszkaniowych i komercyjnych. Chroni obwody jednofazowe o prądzie znamionowym 10 A i charakterystyce wyzwalania C, co czyni go odpowiednim dla obciążeń o umiarkowanych prądach rozruchowych, takich jak oświetlenie, gniazda wtykowe i małe silniki. Urządzenie wykrywa prądy różnicowe typu A (przemienne i pulsujące stałe) o czułości 30 mA, zapewniając ochronę osób przed porażeniem prądem i zagrożeniem pożarowym spowodowanym przez zwarcia doziemne.

Co wyróżnia

• Połączona ochrona: integruje funkcje MCB i RCD w szerokości 2 modułów, oszczędzając miejsce i upraszczając instalację.
• Wysoka zdolność wyłączania: 10 kA Icn zapewnia niezawodne przerwanie dużych prądów zwarciowych, zwiększając bezpieczeństwo systemu.
• Wykrywanie prądu różnicowego typu A: obsługuje zarówno przemienne, jak i pulsujące stałe prądy zakłóceniowe, odpowiedni dla nowoczesnych obciążeń elektronicznych.
• Szeroki zakres zacisków: akceptuje przewody sztywne od 1 do 25 mm² i elastyczne od 1 do 16 mm² dla wszechstronnego okablowania.
• Klasa ograniczenia energii 3: zapewnia doskonałą wydajność ograniczania prądu, redukując energię przepuszczaną i chroniąc urządzenia po stronie odbiorczej.

Szczegóły techniczne

• Liczba biegunów: 1P+N (1 biegun chroniony + neutralny)
• Prąd znamionowy (In): 10 A
• Znamionowy prąd różnicowy zadziałania (IΔn): 30 mA
• Charakterystyka wyzwalania: C (wyzwalanie magnetyczne 5-10 In)
• Zdolność wyłączania zwarć (Icn): 10 kA
• Napięcie znamionowe (Ue): 230 V AC
• Częstotliwość: 50/60 Hz
• Typ montażu: szyna DIN (35 mm)
• Szerokość modułu: 2 moduły (ok. 35 mm)
• Stopień ochrony: IP20 (od frontu)
• Typ połączenia: zaciski śrubowe
• Pojemność zacisków: sztywne 1-25 mm², elastyczne 1-16 mm²
• Klasa ograniczenia energii: 3
• Norma: EN 61009-1
• Temperatura pracy: -25 do 40 °C

Nasza opinia

Hager ADA560D to niezawodny RCBO, który spełnia rygorystyczne normy bezpieczeństwa, oferując jednocześnie praktyczne korzyści instalacyjne. Jego kompaktowa konstrukcja 2-modułowa i wysoka zdolność wyłączania czynią go doskonałym wyborem dla elektryków i konstruktorów rozdzielnic poszukujących niezawodnej połączonej ochrony dla obwodów 10 A.
