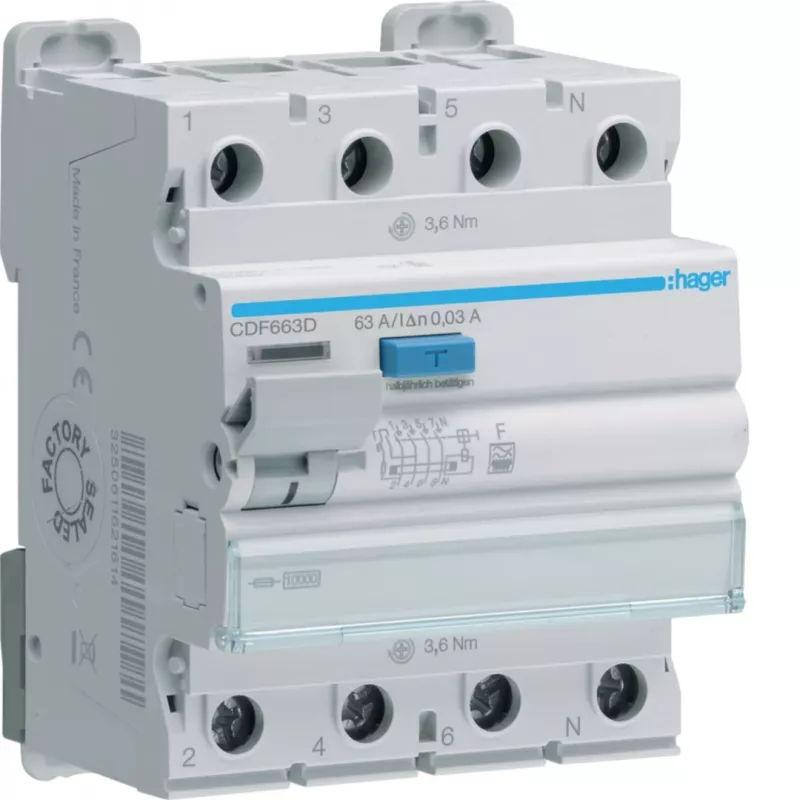

Hager CDF663D Wyłącznik różnicowoprądowy, 4-biegunowy, 63 A, 30 mA, Typ F, 10 kA

Elektrycy i producenci rozdzielnic pracujący nad instalacjami komercyjnymi i przemysłowymi często potrzebują niezawodnej ochrony przed prądami różnicowymi, zwłaszcza tam, gdzie występują napędy o regulowanej częstotliwości lub obciążenia jednofazowe z komponentami stałoprądowymi. Wyłącznik różnicowoprądowy (RCCB) Hager CDF663D to urządzenie 4-biegunowe o prądzie znamionowym 63 A i czułości wyzwalania 30 mA, zaprojektowane do wykrywania prądów różnicowych typu F (mieszane częstotliwości i gładki prąd stały). Jego zdolność wyłączania 10 kA zapewnia bezpieczeństwo w warunkach zwarcia, a kompaktowa konstrukcja na szynę DIN o szerokości 4 modułów ułatwia instalację w rozdzielnicach.

Kluczowe specyfikacje

• Liczba biegunów: 4
• Prąd znamionowy (In): 63 A
• Znamionowy prąd różnicowy zadziałania (IΔn): 30 mA
• Typ prądu różnicowego: F (odpowiedni do obwodów z przemiennikami częstotliwości, obciążeń jednofazowych z komponentami DC)
• Znamionowa zdolność wyłączania (Icn): 10 kA
• Napięcie znamionowe: 230/400 V AC
• Cięstotliwość: 50/60 Hz
• Montaż: szyna DIN (35 mm)
• Szerokość: 4 moduły (72 mm)
• Zaciski: śrubowe, przekrój 1,5–50 mm² (sztywny) / 1,5–35 mm² (elastyczny)
• Stopień ochrony: IP20 (zaciski), IP40 (obudowa)
• Temperatura pracy: -25 °C do +40 °C
• Normy: EN 61008-1, VDE 0664-10
• Trwałość elektryczna: 10 000 cykli; trwałość mechaniczna: 20 000 cykli
• Odporność na prąd udarowy: 3 kA (8/20 µs); znamionowe napięcie udarowe: 4 kV

Dlaczego warto wybrać

Wyłączniki różnicowoprądowe typu F są niezbędne w nowoczesnych instalacjach elektrycznych, gdzie obciążenia takie jak pralki, klimatyzatory czy napędy o zmiennej prędkości generują prądy różnicowe z komponentami stałymi, których standardowe urządzenia typu A nie wykrywają. CDF663D oferuje zwiększoną ochronę przed porażeniem prądem i zagrożeniem pożarowym, zapewniając zgodność z aktualnymi przepisami instalacyjnymi. Solidna konstrukcja i wysoka trwałość gwarantują długoterminową niezawodność, zmniejszając koszty konserwacji i wymiany.

Idealne zastosowania

• Ochrona obwodów trójfazowych zasilających przemienniki częstotliwości, systemy UPS lub stacje ładowania pojazdów elektrycznych.
• Rozdzielnice mieszkaniowe i komercyjne, w których występują obciążenia jednofazowe z elektronicznymi statecznikami lub sterownikami LED.
• Przemysłowe szafy sterownicze wymagające czułej ochrony przeciwporażeniowej bez zbędnych wyłączeń.

Warto wiedzieć

Urządzenie nie jest przeznaczone do stosowania w sieciach prądu stałego ani jako wyłącznik główny. Zawsze należy sprawdzić kompatybilność z zabezpieczeniem nadrzędnym. CDF663D jest częścią kompleksowej gamy modułowych urządzeń ochronnych Hager, co zapewnia bezproblemową integrację z innymi komponentami Hager. Podczas instalacji należy stosować odpowiednie szyny zbiorcze i przestrzegać specyfikacji momentu obrotowego dla zacisków śrubowych.
