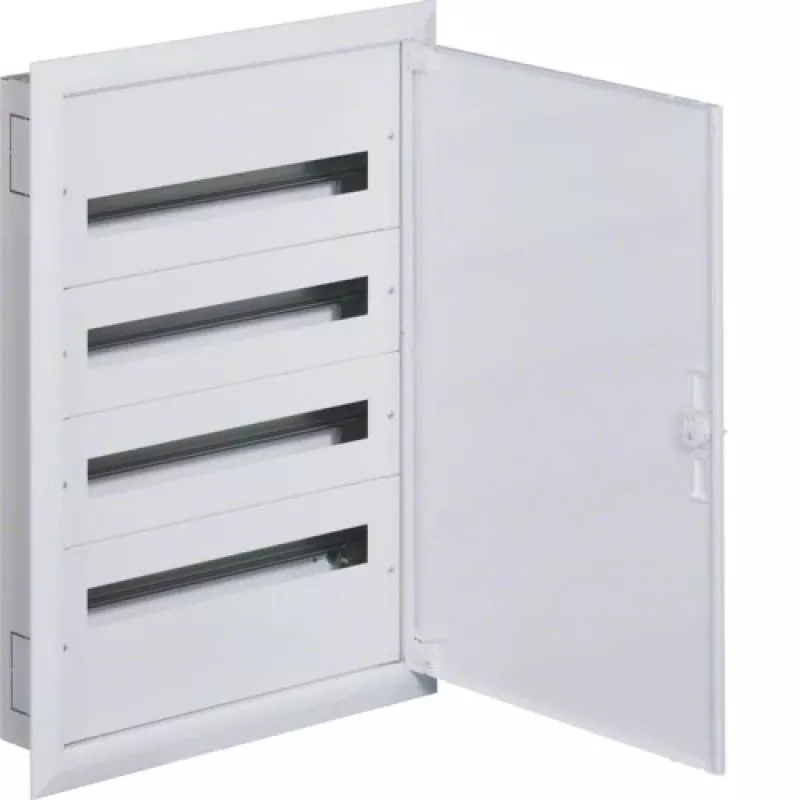

Hager FW424FT Podtynkowa obudowa elektryczna IP30 4x24 modułów łącznie 96

Hager FW424FT to wysokiej jakości podtynkowa obudowa elektryczna przeznaczona do zastosowań w rozdzielnicach mieszkaniowych, komercyjnych i lekkiego przemysłu. Dzięki solidnej konstrukcji z blachy stalowej i białym drzwiom RAL 9010 obudowa zapewnia niezawodną ochronę i estetyczny wygląd. Pomieści do 96 modułów (4 rzędy x 24 moduły) i zawiera listwy zaciskowe dla przewodów neutralnych i ochronnych.

Zalety

Oszczędna konstrukcja z 4 rzędami i 24 modułami na rząd umożliwia zorganizowaną i elastyczną dystrybucję obwodów. Montaż podtynkowy oszczędza miejsce i zapewnia gładkie wykończenie. Obudowa ma stopień ochrony IP30 przed ciałami stałymi i odporność na uderzenia IK07, co gwarantuje trwałość w wymagających warunkach.

Zastosowanie

• Mieszkaniowe tablice rozdzielcze
• Rozdzielnice zasilania w budynkach komercyjnych
• Panele sterowania i rozdzielcze lekkiego przemysłu

Kluczowe specyfikacje

• Typ montażu: Podtynkowy
• Stopień ochrony IP: IP30
• Liczba rzędów: 4
• Moduły na rząd: 24
• Łączna liczba modułów: 96
• Materiał obudowy: Blacha stalowa
• Materiał drzwi: Stal, biały (RAL 9010)
• Kolor: Biały (RAL 9010) drzwi/rama, szary wnętrze
• Napięcie izolacji (Ui): 500 V AC
• Napięcie robocze (Ue): 400 V AC
• Klasa ochronności: Klasa I
• Odporność na uderzenia: IK07
• Próba żarową: 650 °C (dla części plastikowych)
• Normy: EN 61439-3, EN 62208
• Wymiary wnęki (W x S x G): 705 x 510 x 90 mm
• Kąt otwarcia drzwi: 120°

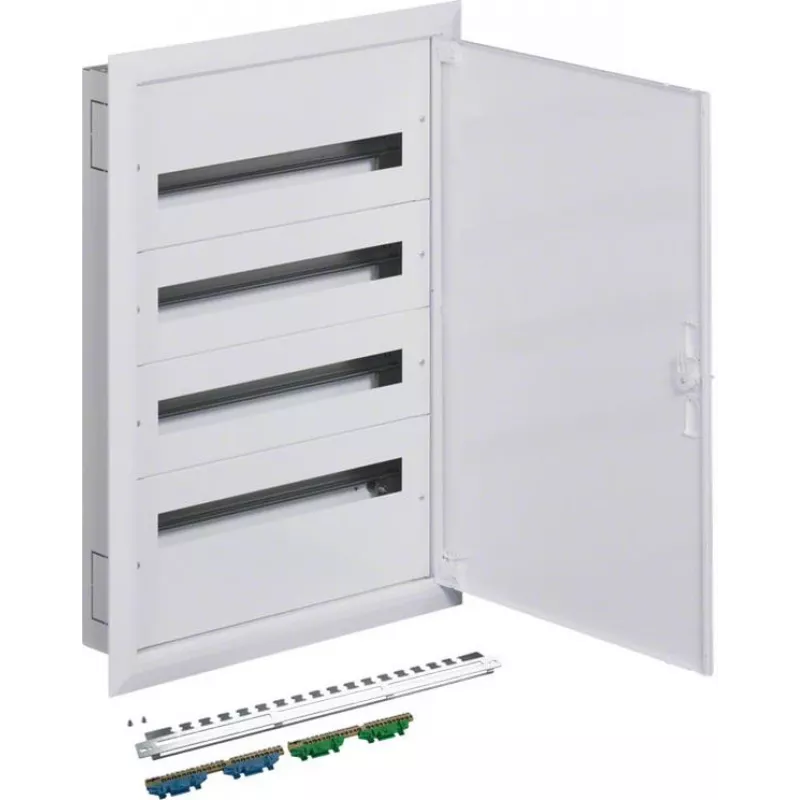

• Listwy zaciskowe: W zestawie (N+PE)

Zalecenia

Dla optymalnego montażu upewnij się, że wymiary wnęki odpowiadają wymaganiom obudowy. Użyj odpowiednich dławików kablowych dla ochrony IP30. Obudowa jest idealna do nowych budynków lub renowacji, gdzie pożądana jest podtynkowa tablica rozdzielcza.
