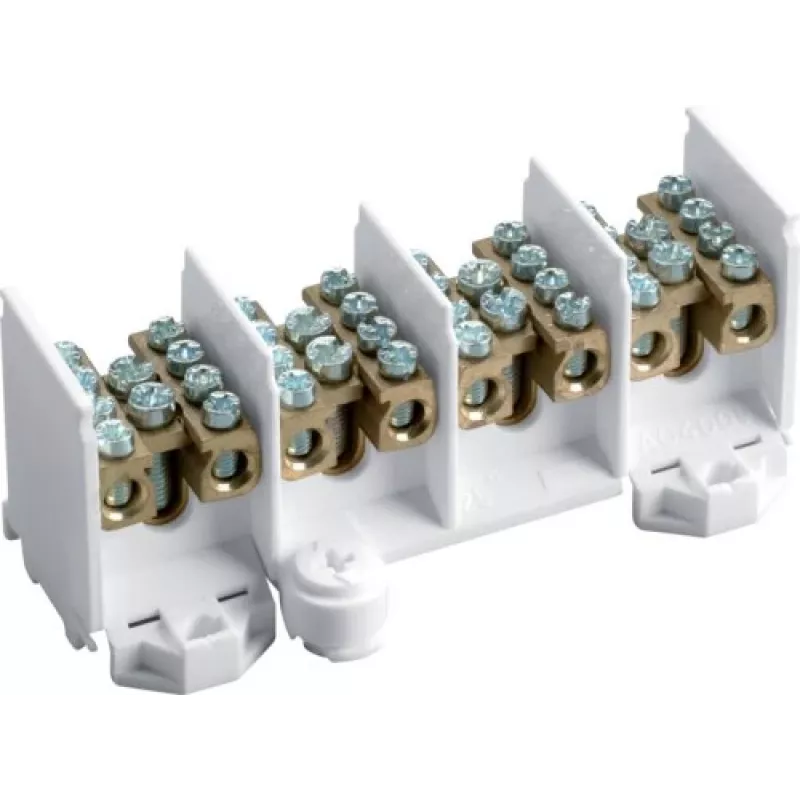

Hager K28N 4-biegunowy zacisk linii głównej 25/4x16 mm² szary

Zacisk linii głównej Hager K28N zapewnia solidny 4-biegunowy punkt połączenia do dystrybucji energii z przewodu głównego 25 mm² do czterech przewodów odgałęźnych 16 mm². Jego kompaktowa szara obudowa z poliamidu i zaciski śrubowe nadają się do montażu na szynie DIN lub przykręcania w rozdzielnicach.

Najważniejsze cechy

• Konstrukcja 4-biegunowa do dystrybucji trójfazowej i neutralnej
• Przyjmuje 1 x 25 mm² wejście główne i 4 x 16 mm² wyjścia odgałęźne
• Znamionowy prąd 100 A i napięcie 690 V AC
• Montaż na szynie DIN (TS35) lub przykręcany
• Mosieżne zaciski śrubowe z momentem dokręcania 3,5 Nm (główne) i 2,5 Nm (odgałęźne)
• Obudowa z poliamidu, IP20, klasa palności UL94-V0

W codziennym użytkowaniu

Zainstaluj K28N w rozdzielnicy, aby utworzyć schludne i bezpieczne połączenie dla głównych linii zasilających. Zaciski śrubowe przyjmują przewody sztywne lub elastyczne, a wyraźne oznakowanie pomaga zidentyfikować każdy biegun. Szara obudowa komponuje się ze standardowymi obudowami elektrycznymi.

Pełna specyfikacja

• Typ produktu: Zacisk linii głównej
• Liczba biegunów: 4
• Przekrój przewodu głównego: 1 x 25 mm²
• Przekrój przewodu odgałęźnego: 4 x 16 mm²
• Prąd znamionowy: 100 A
• Napięcie znamionowe: 690 V AC
• Znamionowe napięcie udarowe: 8 kV
• Montaż: szyna DIN TS35 lub przykręcanie
• Typ połączenia: zaciski śrubowe
• Materiał zacisków: mosiądz
• Materiał obudowy: poliamid (PA)
• Stopień ochrony: IP20
• Temperatura pracy: -25 do +70 °C
• Normy: IEC/EN 60947-7-1
• Kolor: szary
• Moment dokręcania zacisku głównego: 3,5 Nm
• Moment dokręcania zacisków odgałęźnych: 2,5 Nm
• Klasa palności: UL94-V0

Uwaga końcowa

K28N to niezawodny zacisk linii głównej do dystrybucji energii elektrycznej, spełniający normę IEC/EN 60947-7-1.
