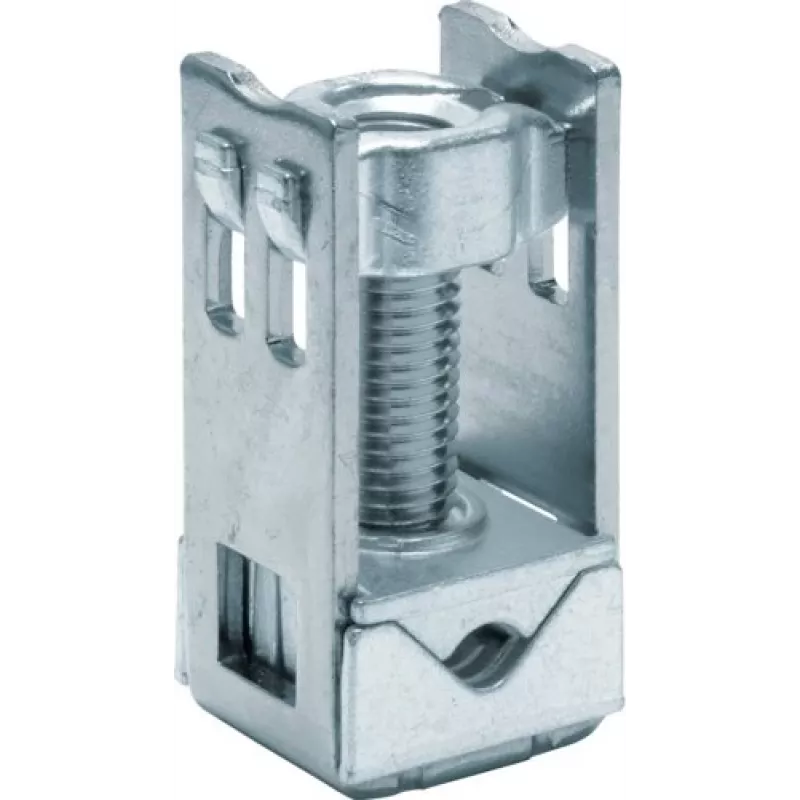

Hager KS18A Zacisk szynowy S-Rail 35-120 mm², do szyn zbiorczych 12x5/10 mm

W rozdzielnicach energetycznych i przemysłowych panelach sterowniczych podłączanie dużych przewodów do szyn zbiorczych często wymaga użycia nieporęcznych i zawodnych adapterów. Zacisk szynowy Hager KS18A rozwiązuje ten problem, zapewniając bezpośrednie połączenie śrubowe dla przewodów od 35 do 120 mm² na szynach zbiorczych 12x5 mm lub 12x10 mm, gwarantując bezpieczne i niskooporowe złącze bez dodatkowego osprzętu.

Dla kogo jest przeznaczony

Zacisk ten jest przeznaczony dla konstruktorów tablic elektrycznych, elektryków przemysłowych i techników utrzymania ruchu, którzy muszą podłączać sztywne lub giętkie przewody miedziane do szyn zbiorczych S-Rail w systemach dystrybucji niskiego napięcia. Nadaje się do zastosowań do 1000 V AC lub 1500 V DC, co czyni go wszechstronnym zarówno w instalacjach AC, jak i DC.

Główne cechy

• Przyjmuje przewody od 35 do 120 mm², zarówno sztywne, jak i giętkie.
• Kompatybilny z wymiarami szyn zbiorczych 12x5 mm i 12x10 mm.
• Jednobiegunowy zacisk śrubowy z momentem dokręcania 12 Nm dla niezawodnego mocowania.
• Znamionowe napięcie robocze 1000 V AC / 1500 V DC.
• Izolacja wykonana z szarego poliamidu (PA), klasa palności UL94 V-0.
• Materiał styków: miedź cynowana dla doskonałej przewodności i odporności na korozję.
• Stopień ochrony IP20, odpowiedni do zamkniętych paneli.
• Zakres temperatur pracy: od -25°C do +70°C.
• Zgodny z normami IEC/EN 60947-7-1.

Specyfikacje

• Marka: Hager
• Model: KS18A
• MPN: KS18A
• EAN: 3250613890162
• Typ produktu: Zacisk szynowy
• Przekrój przewodu: 35 - 120 mm²
• Typ przewodu: Sztywny i giętki
• Kompatybilność z szyną zbiorczą: 12 x 5 mm / 12 x 10 mm
• Liczba biegunów: 1
• Metoda połączenia: Zacisk śrubowy
• Montaż: Bezpośredni montaż na szynie zbiorczej
• Napięcie znamionowe: 1000 V AC / 1500 V DC
• Materiał izolacji: Poliamid (PA)
• Materiał styków: Miedź cynowana
• Kolor: Szary
• Moment dokręcania: 12 Nm
• Normy: IEC/EN 60947-7-1
• Stopień ochrony: IP20
• Temperatura pracy: od -25°C do +70°C
• Klasa palności: UL94 V-0
• Zastosowanie: Dystrybucja energii, sterowanie przemysłowe

Wskazówki

Przed instalacją upewnij się, że szyna zbiorcza i przewód są czyste. Użyj skalibrowanego klucza dynamometrycznego ustawionego na 12 Nm, aby uniknąć niedokręcenia lub przekręcenia. W przypadku przewodów giętkich użyj tulejek, aby zapobiec zerwaniu żył i uzyskać optymalny kontakt. Zawsze odłącz zasilanie panelu przed instalacją.
