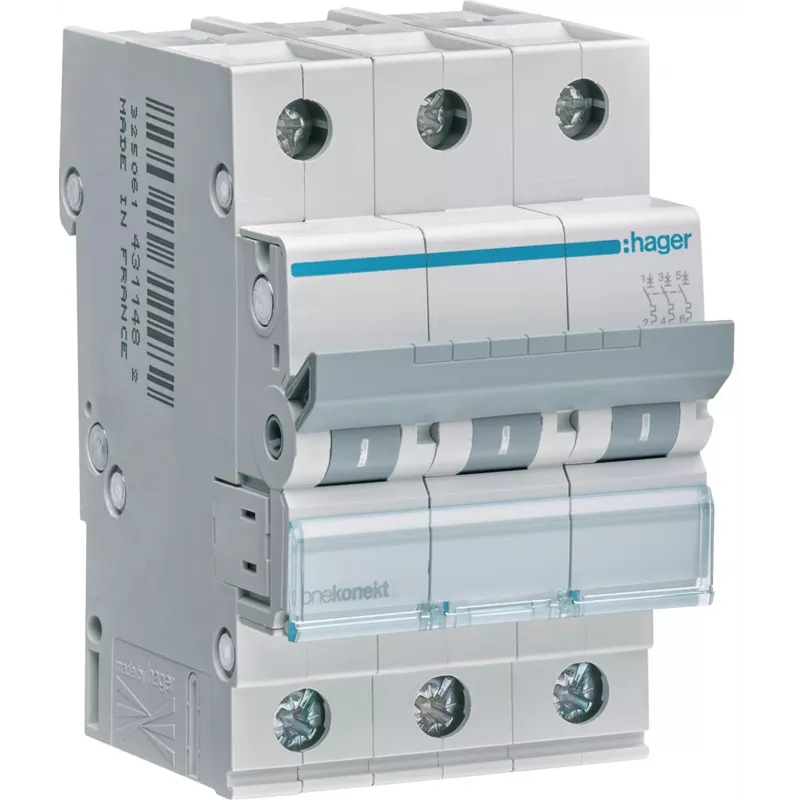

Hager MBN310E Wyłącznik nadprądowy 6kA, charakterystyka B, 10A, 3-biegunowy

Hager MBN310E to wysokiej jakości wyłącznik nadprądowy (MCB) zaprojektowany do niezawodnej ochrony przeciążeniowej w instalacjach elektrycznych mieszkaniowych i komercyjnych. Dzięki znamionowej zdolności wyłączania 6 kA i charakterystyce wyzwalania B zapewnia bezpieczne odłączanie obwodów w przypadku przeciążeń lub zwarć. Ten 3-biegunowy wyłącznik MCB ma prąd znamionowy 10 A i jest zgodny z normą EN 60898-1, co czyni go odpowiednim do szerokiego zakresu zastosowań.

Zalety

Ten wyłącznik MCB oferuje solidną ochronę w kompaktowej obudowie pasującej do standardowego montażu na szynie DIN. Charakterystyka B jest idealna do obciążeń rezystancyjnych i oświetleniowych, zapewniając szybką reakcję na zwarcia przy jednoczesnym dopuszczeniu normalnych prądów rozruchowych. Zaciski śrubowe umożliwiają podłączenie przewodów do 25 mm² sztywnych lub 16 mm² giętkich, co zapewnia łatwe i bezpieczne okablowanie. Dzięki trwałości elektrycznej i mechanicznej wynoszącej 20 000 cykli zapewnia długotrwałą wydajność.

Zastosowanie

• Ochrona przeciążeniowa w rozdzielnicach
• Obwody oświetleniowe i obciążenia rezystancyjne
• Komercyjne i mieszkaniowe systemy elektryczne
• Zastosowania wymagające ochrony 3-biegunowej do 10 A

Kluczowe specyfikacje

• Typ produktu: Wyłącznik nadprądowy (MCB)
• Liczba biegunów: 3P (3-biegunowy)
• Prąd znamionowy (In): 10 A
• Charakterystyka wyzwalania: B
• Znamionowa zdolność wyłączania (Icn): 6 kA
• Napięcie znamionowe (Ue): 230/400 V AC
• Napięcie znamionowe izolacji (Ui): 500 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 4 kV
• Częstotliwość: 50/60 Hz
• Typ montażu: Szyna DIN
• Typ zacisku: Zaciski śrubowe
• Pojemność zacisku (sztywny): 1 - 25 mm²
• Pojemność zacisku (giętki): 1 - 16 mm²
• Stopień ochrony: IP20 (zaciski), IP40 (przód w obudowie)
• Trwałość elektryczna: 20000 cykli
• Trwałość mechaniczna: 20000 cykli
• Temperatura pracy: -25 do 60 °C
• Temperatura przechowywania: -40 do 80 °C
• Norma: EN 60898-1
• Klasa ograniczenia energii: 3

Zalecenia

Dla optymalnej ochrony należy upewnić się, że wyłącznik MCB jest zainstalowany przez wykwalifikowanego elektryka, a obciążenie nie przekracza prądu znamionowego. Urządzenie nadaje się do stosowania w systemach TN, TT i IT. Zawsze należy postępować zgodnie z instrukcjami producenta dotyczącymi prawidłowej instalacji i konserwacji.
