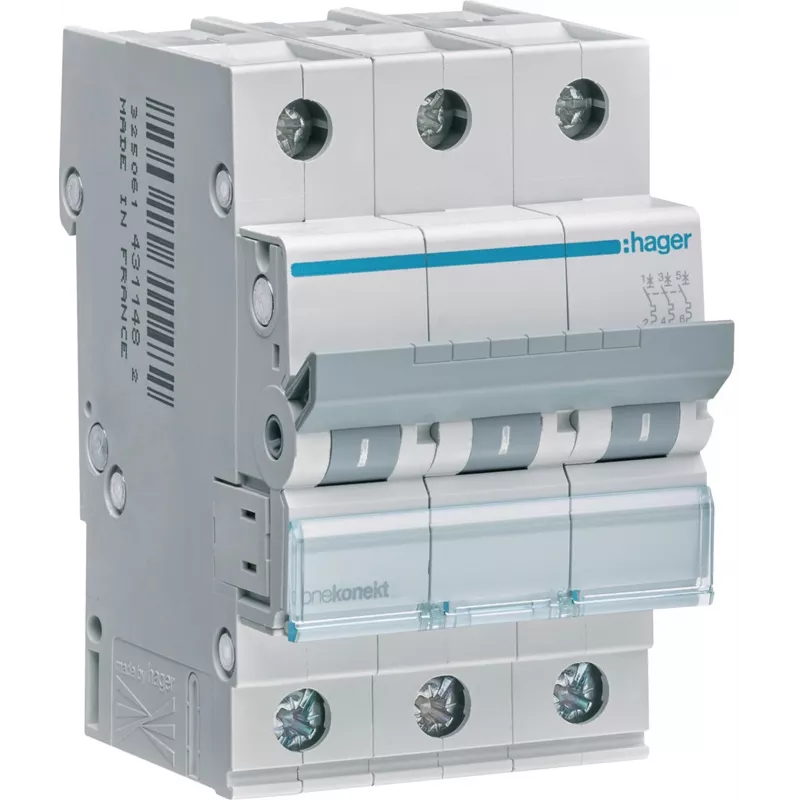

Hager MBN325E MCB 6kA, Krzywa B, 25A, 3-biegunowy

Hager MBN325E to wysokiej jakości wyłącznik nadprądowy (MCB) zaprojektowany do niezawodnej ochrony przed przeciążeniami w instalacjach elektrycznych mieszkaniowych i komercyjnych. Przy prądzie znamionowym 25A i charakterystyce wyzwalania B zapewnia szybkie odłączenie w przypadku zwarć, jednocześnie chroniąc przed przeciążeniami. Ten 3-biegunowy wyłącznik ma zdolność wyłączania 6kA i jest zgodny z normami IEC/EN 60898-1.

Zalety

Kompaktowa konstrukcja o szerokości 3 modułów (52,5 mm) umożliwia oszczędność miejsca przy montażu na szynie DIN. Wysoka trwałość elektryczna wynosząca 10 000 cykli i mechaniczna 20 000 cykli zapewniają długą żywotność. Klasa ograniczenia energii 3 zmniejsza obciążenie urządzeń podrzędnych.

Zastosowanie

• Ochrona przeciążeniowa w rozdzielnicach
• Instalacje elektryczne mieszkaniowe i komercyjne
• Ochrona oświetlenia, gniazd wtyczkowych i małych urządzeń

Kluczowe specyfikacje

• Prąd znamionowy: 25 A
• Charakterystyka wyzwalania: B
• Liczba biegunów: 3
• Zdolność wyłączania zwarciowego (Icn): 6 kA
• Napięcie robocze: 230/400 V AC
• Napięcie izolacji: 500 V
• Napięcie udarowe wytrzymywane: 4 kV
• Częstotliwość: 50/60 Hz
• Montaż: szyna DIN
• Stopień ochrony: IP20 (zaciski), IP40 (panel przedni w obudowie)
• Zdolność przyłączania: 1 do 25 mm² (sztywny), 1 do 16 mm² (elastyczny)
• Temperatura pracy: -25 do 70 °C
• Temperatura przechowywania: -40 do 80 °C
• Stopień zanieczyszczenia: 2
• Norma: IEC/EN 60898-1

Zalecenia

Aby uzyskać optymalną wydajność, należy stosować z rozdzielnicami i akcesoriami Hager. Instalacja powinna być wykonana przez wykwalifikowanego elektryka.
