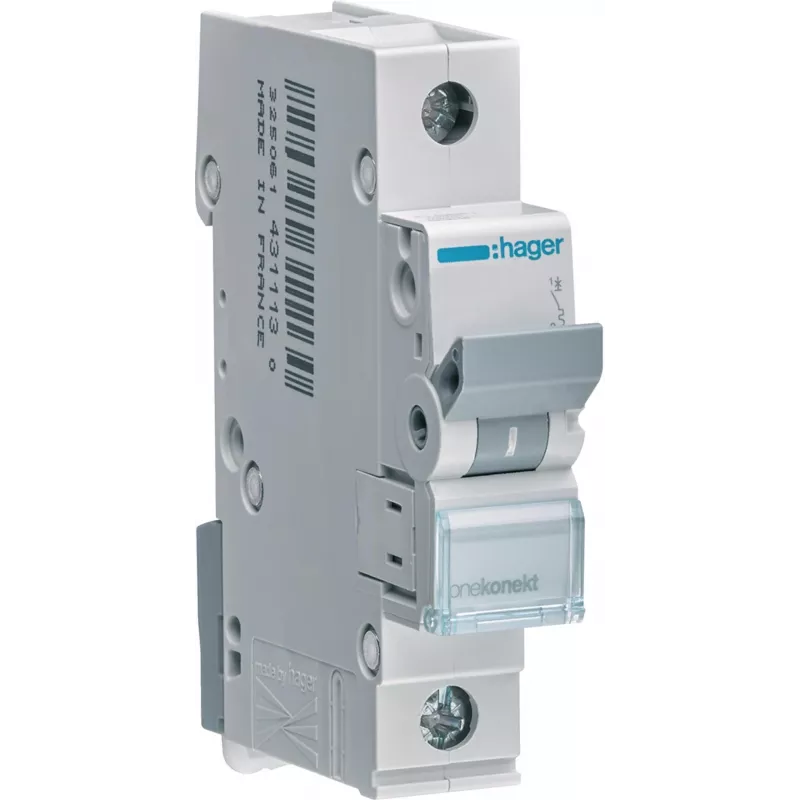

Hager MCN120E Wyłącznik nadprądowy 6kA, charakterystyka C, 20A, 1-biegunowy

Hager MCN120E to wysokiej jakości wyłącznik nadprądowy (MCB) zaprojektowany do niezawodnej ochrony przeciążeniowej w instalacjach elektrycznych mieszkaniowych i komercyjnych. Przy prądzie znamionowym 20A i charakterystyce wyzwalania C jest idealny do obwodów z umiarkowanymi prądami rozruchowymi, takich jak oświetlenie i ogólne gniazda zasilające. Ten jednobiegunowy wyłącznik MCB ma zdolność wyłączania zwarciowego 6kA, zapewniając bezpieczeństwo i zgodność z normą EN 60898-1.

Zalety

Kompaktowa konstrukcja ułatwiająca montaż na szynie DIN; wysoka zdolność wyłączania dla zwiększonego bezpieczeństwa; klasa ograniczenia energii 3 dla skutecznego ograniczania prądu zwarciowego; długa trwałość elektryczna i mechaniczna wynosząca po 20 000 cykli.

Zastosowanie

• Ochrona przeciążeniowa w rozdzielnicach mieszkaniowych i komercyjnych
• Obwody z oświetleniem, gniazdami i małymi urządzeniami
• Instalacje wymagające charakterystyki C dla umiarkowanych prądów rozruchowych

Kluczowe specyfikacje

• Typ produktu: Wyłącznik nadprądowy (MCB)
• Liczba biegunów: 1P (1-biegunowy)
• Prąd znamionowy (In): 20 A
• Charakterystyka wyzwalania: C
• Zdolność wyłączania zwarciowego (Icn): 6 kA
• Napięcie znamionowe (Ue): 230/400 V AC
• Częstotliwość: 50/60 Hz
• Sposób montażu: Szyna DIN (EN 60715)
• Typ zacisków: Zaciski śrubowe
• Zdolność zacisków (sztywny): 1-35 mm²
• Zdolność zacisków (elastyczny): 1-25 mm²
• Trwałość elektryczna: 20000 cykli
• Trwałość mechaniczna: 20000 cykli
• Stopień ochrony: IP20 (zaciski), IP40 (przód w obudowie)
• Stopień zanieczyszczenia: 2
• Kategoria przepięciowa: III
• Norma: EN 60898-1
• Klasa ograniczenia energii: 3
• Temperatura pracy: -25 do 70 °C

Zalecenia

Dla optymalnej ochrony należy łączyć ten wyłącznik MCB z kompatybilnym wyłącznikiem różnicowoprądowym (RCD) firmy Hager. Upewnij się, że dobór jest odpowiedni do obciążenia obwodu i przekroju kabla. Zawsze konsultuj się z wykwalifikowanym elektrykiem podczas instalacji.
