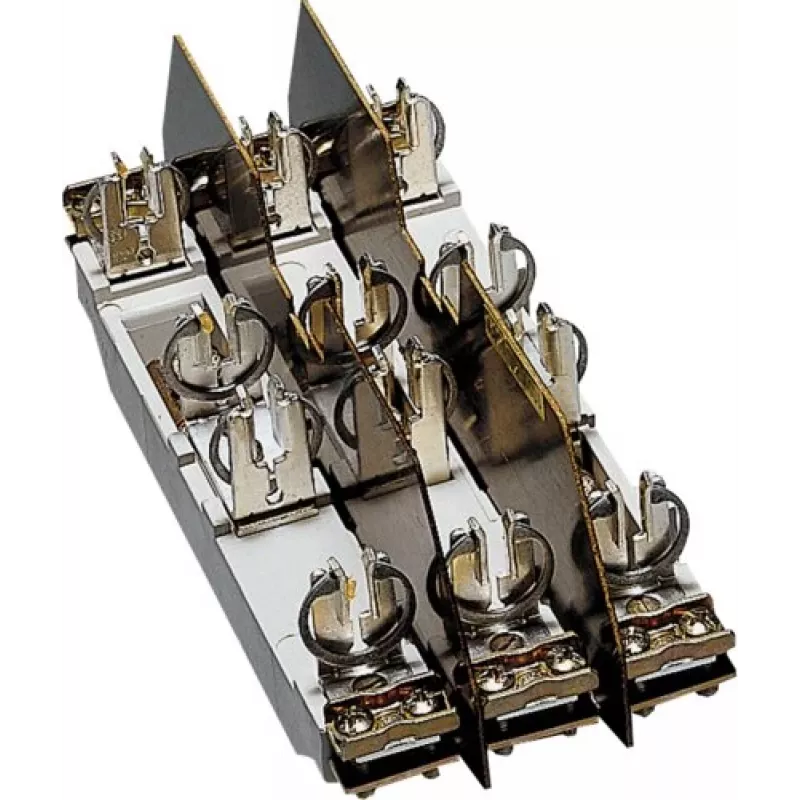

Hager NH00 Podstawa Rozłącznika Bezpiecznikowego, 160A, 3-biegunowy, Tandem, 690V AC L00T

Podstawa rozłącznika bezpiecznikowego NH do bezpieczników NH00, znamionowa 160 A, 3-biegunowa, przeznaczona do montażu tandemowego w systemach szyn zbiorczych 60 mm. Jej kompaktowa konstrukcja tandem oszczędza miejsce w rozdzielnicach, zapewniając niezawodne zabezpieczenie bezpiecznikowe.

Zalety

Oszczędzająca miejsce konstrukcja tandem pozwala na umieszczenie dwóch podstaw bezpiecznikowych obok siebie w systemie szyn zbiorczych 60 mm. Zaciski śrubowe akceptują przewody od 1,5 do 70 mm² (główne) i od 1,5 do 50 mm² (odpływowe), zapewniając elastyczne okablowanie. Obudowa z wysokiej jakości termoplastu zapewnia trwałość i ochronę IP20 na zaciskach.

Zastosowanie

• Przemysłowe rozdzielnice
• Centra sterowania silnikami
• Dystrybucja energii w budynkach komercyjnych

Kluczowe specyfikacje

• Typ bezpiecznika: bezpiecznik NH, rozmiar NH00
• Prąd znamionowy: 160 A
• Liczba biegunów: 3
• Znamionowe napięcie robocze AC: 690 V
• Znamionowe napięcie izolacji: 1000 V
• System montażu: system szyn zbiorczych 60 mm
• Metoda połączenia: zaciski śrubowe
• Przekrój przewodu głównego: 1,5 - 70 mm²
• Przekrój przewodu odpływowego: 1,5 - 50 mm²
• Stopień ochrony (zaciski): IP20
• Materiał obudowy: wysokiej jakości termoplast
• Zakres temperatur pracy: -25 do +55 °C
• Warunkowy prąd zwarciowy: 50 kA
• Kolor: szary

Zalecenia

Aby zapewnić niezawodne zabezpieczenie bezpiecznikowe w kompaktowych rozdzielnicach, należy stosować wkładki topikowe NH00 do 160 A. Należy upewnić się, że moment dokręcenia zacisków śrubowych jest prawidłowy, aby zachować integralność połączenia.
