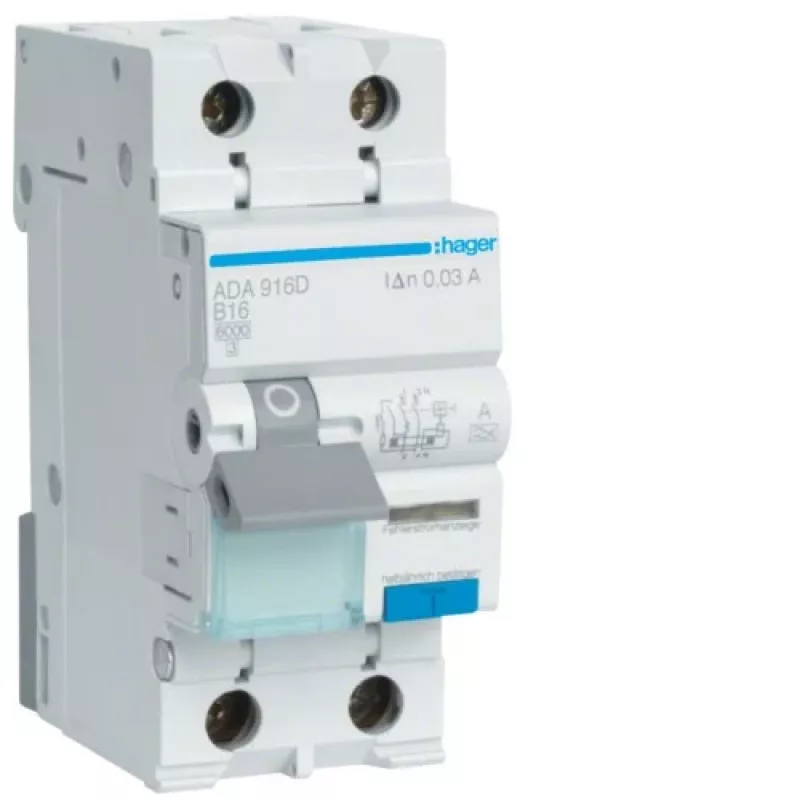

HAGER RCBO 1P+N 6kA B 16A/30mA Type A ADA916D

HAGER ADA916D to wysokiej jakości wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym (RCBO) zaprojektowany do niezawodnej ochrony przed zwarciami i doziemieniami. To urządzenie 1P+N łączy ochronę nadprądową i różnicowoprądową w jednej kompaktowej obudowie, oszczędzając miejsce w rozdzielnicy. Z prądem znamionowym 16A i znamionowym prądem różnicowym 30mA idealnie nadaje się do ochrony obwodów w instalacjach mieszkaniowych i komercyjnych.

Zalety

Łączy ochronę nadprądową i różnicowoprądową w jednym urządzeniu, skracając czas instalacji i zmniejszając wymagania przestrzenne. Czułość typu A zapewnia ochronę przed prądami zwarciowymi AC i pulsującymi DC. Charakterystyka wyzwalania B zapewnia szybką reakcję na zwarcia, jednocześnie dopuszczając prądy rozruchowe. Łatwy montaż na szynie DIN oraz zaciski śrubowe do bezpiecznego podłączenia przewodów.

Zastosowanie

• Obwody elektryczne w budynkach mieszkalnych wymagające zarówno ochrony nadprądowej, jak i różnicowoprądowej
• Budynki komercyjne o ograniczonej przestrzeni
• Obwody z obciążeniami elektronicznymi, które mogą generować pulsujące prądy zwarciowe DC

Kluczowe specyfikacje

• Typ produktu: RCBO (wyłącznik różnicowoprądowy z zabezpieczeniem nadprądowym)
• Liczba biegunów: 1P+N
• Prąd znamionowy (In): 16 A
• Znamionowy prąd różnicowy (IΔn): 30 mA
• Charakterystyka wyzwalania: B
• Zdolność zwarciowa (Icn): 6 kA
• Maksymalna zdolność zwarciowa (Icu): 10 kA
• Typ prądu różnicowego: Type A
• Napięcie znamionowe (Un): 230 V AC
• Częstotliwość: 50/60 Hz
• Sposób montażu: szyna DIN
• Szerokość modułowa: 2 moduły (35,5 mm)
• Stopień ochrony: IP20
• Temperatura pracy: -25°C do +60°C
• Zdolność przyłączeniowa (przewód sztywny): 25 mm²
• Zdolność przyłączeniowa (przewód elastyczny): 16 mm²
• Zgodność z normami: IEC/EN 61009-1
• Napięcie udarowe wytrzymywane (Uimp): 4 kV

Zalecenia

Dla optymalnej ochrony należy upewnić się, że RCBO jest zainstalowany przez wykwalifikowanego elektryka, a parametry obwodu odpowiadają danym znamionowym urządzenia. Zaleca się regularne testowanie funkcji różnicowoprądowej.
