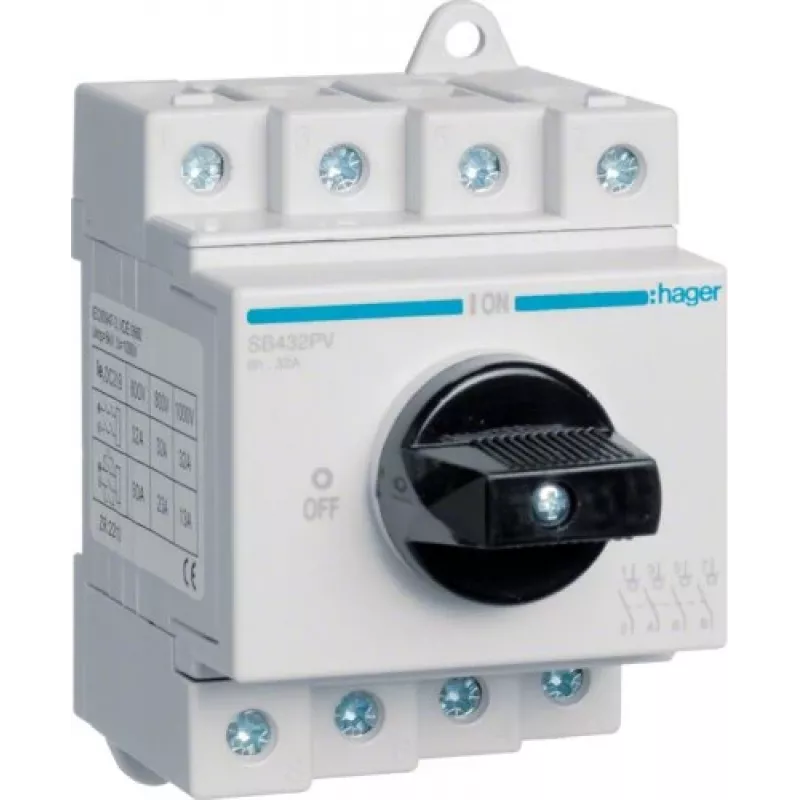

Hager SB432PV Modułowy wyłącznik izolacyjny PV, 4-biegunowy, 32A, 1000VDC

Instalatorzy systemów solarnych i elektrycy potrzebują niezawodnego sposobu izolowania obwodów fotowoltaicznych w celu bezpiecznej konserwacji i awaryjnego wyłączania. Hager SB432PV to modułowy wyłącznik izolacyjny DC zaprojektowany specjalnie do systemów PV, zapewniający solidną pracę łączeniową przy napięciach do 1000VDC i prądach do 32A. Dzięki czterem biegunom i kompaktowej szerokości 4 modułów, integruje się bezproblemowo ze standardowymi rozdzielnicami na szynę DIN.

Kluczowe specyfikacje

• Liczba biegunów: 4P
• Prąd znamionowy: 32A
• Napięcie znamionowe: 1000VDC
• Zastosowanie: Systemy fotowoltaiczne (PV)
• Montaż: Szyna DIN (EN 60715)
• Stopień ochrony: IP20 (zaciski), IP40 (płyta czołowa w obudowie)
• Szerokość modułu: 4 moduły
• Zdolność łączeniowa: 32A przy 1000VDC (DC-21B)
• Temperatura pracy: -25 do 70 °C
• Zdolność przyłączeniowa zacisków: 1,5–35 mm² (drut), 1,5–25 mm² (linka)
• Zgodność z normami: IEC/EN 60947-3
• Trwałość łączeniowa: 1500 cykli
• Trwałość mechaniczna: 10000 cykli
• Znamionowe napięcie udarowe: 6 kV
• Stopień zanieczyszczenia: 3
• Kategoria przepięciowa: III
• Znamionowy prąd zwarciowy: 10 kA (1s)
• Typ zacisków: Zaciski śrubowe

Dlaczego warto wybrać

SB432PV został zaprojektowany, aby spełniać rygorystyczne normy bezpieczeństwa dla systemów PV. Wysokie napięcie DC zapewnia bezpieczne odłączanie pod obciążeniem, a solidna konstrukcja i szeroki zakres temperatur pracy sprawiają, że nadaje się do środowisk zewnętrznych i przemysłowych. Zaciski śrubowe akceptują przewody do 35 mm², co daje elastyczne opcje instalacji.

Idealne zastosowania

• Izolacja po stronie DC w instalacjach solarnych domowych i komercyjnych
• Skrzynki łączeniowe i falowniki łańcuchowe
• Obwody konserwacji i awaryjnego wyłączania
• Integracja z rozdzielnicami dla systemów PV

Warto wiedzieć

Wyłącznik jest zgodny z IEC/EN 60947-3 i ma kompaktową szerokość 4 modułów, co oszczędza miejsce w szafie. Dzięki trwałości łączeniowej 1500 cykli i mechanicznej 10000 cykli zapewnia długoterminową niezawodność. Płyta czołowa IP40 zapewnia ochronę przed kurzem i rozpryskującą się wodą po zamontowaniu w obudowie.
