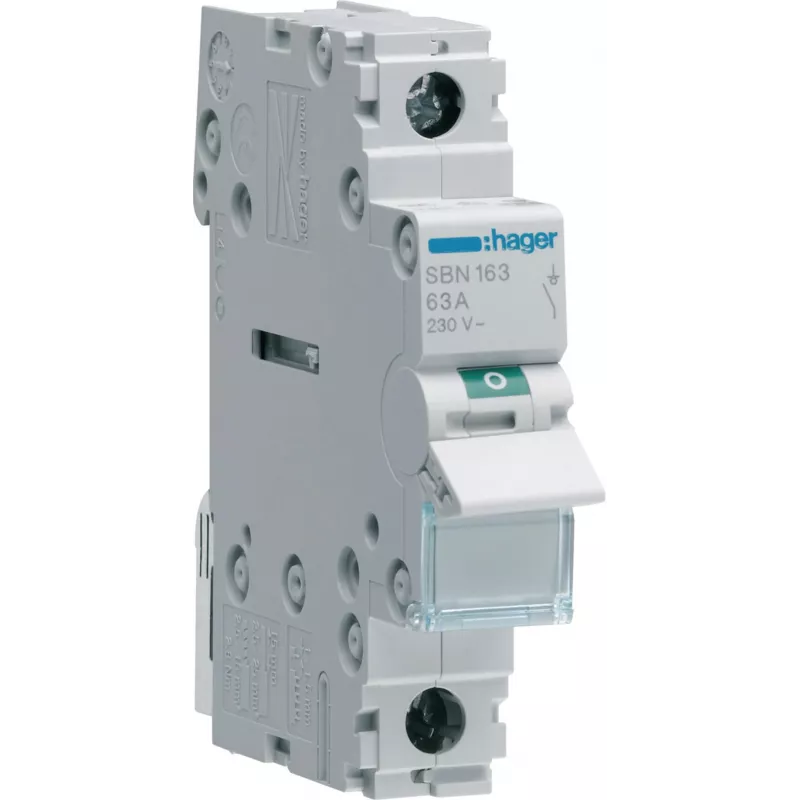

HAGER SBN163 Rozłącznik izolacyjny modułowy 1P 63A 1 moduł

HAGER SBN163 to wysokiej jakości rozłącznik izolacyjny modułowy zaprojektowany do niezawodnej izolacji elektrycznej w instalacjach przemysłowych i komercyjnych. Dzięki kompaktowej szerokości 1 modułu i prądzie znamionowym 63 A zapewnia bezpieczne odłączanie i konserwację obwodów.

Zalety

Oszczędność miejsca dzięki szerokości 1 modułu (17,85 mm) dla efektywnego wykorzystania szyny DIN. Wysoka wytrzymałość mechaniczna 20 000 cykli i elektryczna 10 000 cykli gwarantują długą żywotność. Wyraźna sygnalizacja załącz/wyłącz oraz ochrona czoła IP40 zapewniają bezpieczną obsługę.

Zastosowanie

• Izolacja obwodów elektrycznych do celów konserwacji i bezpieczeństwa
• Przemysłowe szafy sterownicze i rozdzielnice
• Instalacje elektryczne w budynkach komercyjnych
• Załączanie i odłączanie obciążeń do 63 A

Kluczowe dane techniczne

• Liczba biegunów: 1P (1-biegunowy)
• Prąd znamionowy (In): 63 A
• Napięcie znamionowe pracy (Ue): 230/400 V AC
• Napięcie znamionowe izolacji (Ui): 500 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 4 kV
• Szerokość modułu: 1 moduł (17,85 mm)
• Sposób montażu: szyna DIN
• Zdolność przyłączeniowa sztywna: 1,5 - 35 mm²
• Zdolność przyłączeniowa giętka: 1,5 - 25 mm²
• Wytrzymałość mechaniczna: 20 000 cykli
• Wytrzymałość elektryczna: 10 000 cykli
• Stopień ochrony (przód): IP40
• Stopień ochrony (zaciski): IP20
• Temperatura pracy: -20 do 50 °C
• Normy: IEC/EN 60947-3
• Znamionowy prąd zwarciowy wytrzymywany (Icw): 1,5 kA (1s)
• Znamionowa zdolność załączania zwarciowego (Icm): 1,5 kA
• Częstotliwość: 50/60 Hz
• Typ zacisków: Zaciski śrubowe

Zalecenia

Dla optymalnej wydajności stosować odpowiednie końcówki kablowe i przestrzegać zaleceń producenta dotyczących momentu dokręcania. Nadaje się do użytku w środowiskach mieszkalnych, komercyjnych i przemysłowych, gdzie wymagana jest niezawodna izolacja.
