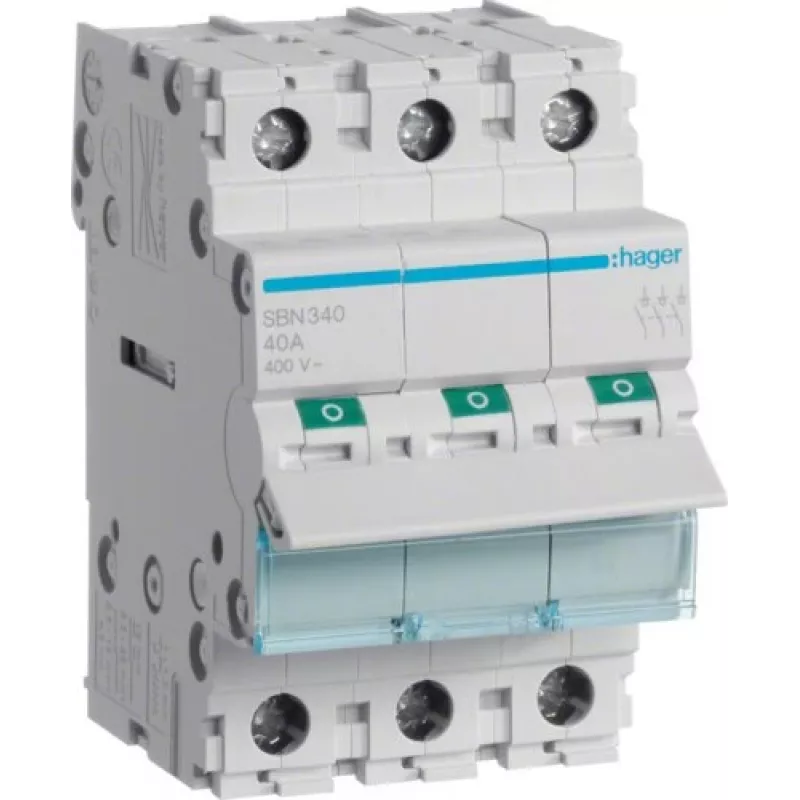

Hager SBN340 3-biegunowy 40A rozłącznik izolacyjny, 3 moduły, montaż na szynie DIN

Hager SBN340 wyróżnia się jako solidny 3-biegunowy rozłącznik izolacyjny zaprojektowany do niezawodnego odłączania obwodów w wymagających instalacjach elektrycznych. W przeciwieństwie do podstawowych izolatorów, jego charakterystyka typu B i kategoria użytkowania AC-22A zapewniają bezpieczne przełączanie mieszanych obciążeń rezystancyjnych i indukcyjnych do 40 A, co czyni go niezawodnym wyborem dla komercyjnych i przemysłowych rozdzielnic.

Najważniejsze cechy

• Przełączanie 3-biegunowe dla obwodów trójfazowych
• Prąd znamionowy 40 A, napięcie 400 V AC
• Kompaktowa szerokość 3 modułów (52,5 mm) do montażu na szynie DIN
• Zaciski śrubowe przyjmują przewody sztywne do 25 mm² i elastyczne do 16 mm²
• Wysoka trwałość mechaniczna: 10 000 operacji
• Zgodność z IEC/EN 60947-3

W codziennym użytkowaniu

Zamontowany na standardowej szynie DIN 35 mm, SBN340 zapewnia wyraźną widoczną przerwę w stykach dla bezpiecznej konserwacji. Jego ochrona przednia IP20 i osłona zacisków IP40 chronią przed przypadkowym dotknięciem, jednocześnie umożliwiając łatwy dostęp do okablowania. Przełącznik działa niezawodnie w temperaturach otoczenia od -20 °C do 50 °C, a jego napięcie udarowe wytrzymywane 6 kV zapewnia odporność na przejściowe przepięcia.

Pełna specyfikacja

• Marka: Hager
• Model: SBN340
• MPN: SBN340
• EAN: 3250615510181
• Typ produktu: Rozłącznik izolacyjny
• Liczba biegunów: 3
• Prąd znamionowy (In): 40 A
• Napięcie znamionowe (Ue): 400 V AC
• Znamionowe napięcie izolacji (Ui): 500 V
• Znamionowe napięcie udarowe wytrzymywane (Uimp): 6 kV
• Częstotliwość znamionowa: 50/60 Hz
• Kategoria użytkowania: AC-22A
• Szerokość modułowa: 3 moduły (52,5 mm)
• Typ montażu: szyna DIN
• Typ zacisków: śrubowe
• Przekrój przewodów sztywnych: 1,5 - 25 mm²
• Przekrój przewodów elastycznych: 1,5 - 16 mm²
• Stopień ochrony: IP20 (przód), IP40 (zaciski)
• Temperatura pracy: -20 do 50 °C
• Temperatura przechowywania: -40 do 80 °C
• Norma: IEC/EN 60947-3
• Trwałość mechaniczna: 10 000 cykli
• Trwałość elektryczna: 1 500 cykli
• Wymiary (S x W x G): 52,5 x 83 x 68 mm

Uwaga końcowa

Oszczędne pod względem miejsca, wysoce trwałe rozwiązanie izolacyjne spełniające rygorystyczne normy bezpieczeństwa — idealne dla konstruktorów rozdzielnic i elektryków wymagających niezawodnej wydajności.
