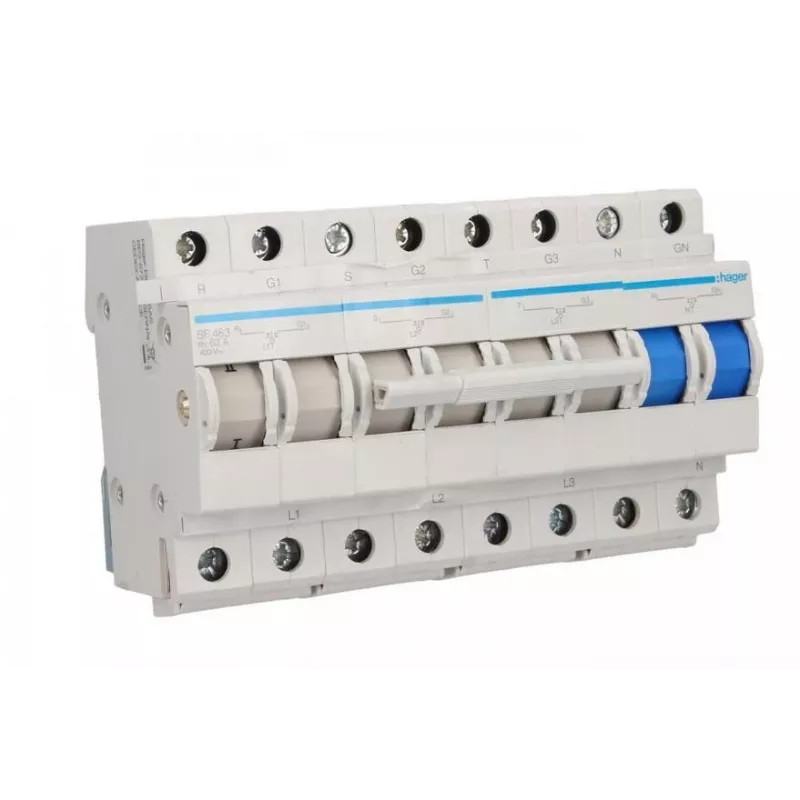

HAGER SF463 Modułowy przełącznik mocy 4-biegunowy 63A 400V AC I-0-II

Ręczne przełączanie między dwoma źródłami zasilania lub izolacja obwodu to często wyzwanie w przemysłowych i komercyjnych instalacjach elektrycznych. Modułowy przełącznik mocy HAGER SF463 rozwiązuje ten problem, zapewniając solidne rozwiązanie do montażu na panelu do przełączania między dwoma niezależnymi zasilaczami lub odłączania obwodu 3-fazowego + neutralnego. Przy prądzie znamionowym 63 A i napięciu 400 V AC obsługuje wymagające obciążenia, jednocześnie mieszcząc się na standardowej szynie DIN.

Dla kogo jest przeznaczony

Ten przełącznik jest idealny dla elektryków, producentów rozdzielnic i zarządców obiektów, którzy potrzebują niezawodnego urządzenia do przełączania lub izolacji w rozdzielnicach, szafach sterowniczych lub zasilaczach maszyn. Nadaje się do zastosowań wymagających widocznej przerwy i ręcznego sterowania, takich jak przełączanie generatorów, izolacja silników lub wybór zasilania.

Główne cechy

• Konfiguracja 4-biegunowa (3P+N) z pozycjami przełączania I-0-II do przełączania między dwoma źródłami lub izolacji.
• Prąd znamionowy 63 A i napięcie znamionowe 400 V AC do obwodów o dużym obciążeniu.
• Kompaktowa konstrukcja modułowa: tylko 4 moduły szerokości (70 mm), montaż na standardowej szynie DIN.
• Ręczne przełączanie z wyraźnym wskaźnikiem pozycji dla bezpiecznego przełączania.
• Wysoka trwałość elektryczna: 10 000 cykli; trwałość mechaniczna: 20 000 cykli.
• Zdolność przyłączeniowa do 25 mm² dla przewodów sztywnych lub 16 mm² dla elastycznych.
• Ochrona IP20 na przedniej powierzchni (IP40 z osłonami zacisków) do instalacji wewnętrznych.
• Zgodność z IEC/EN 60947-3 dla niskonapięciowych urządzeń łączeniowych.

Specyfikacje

• Liczba biegunów: 4 (3P+N)
• Prąd znamionowy (In): 63 A
• Napięcie znamionowe (Ue): 400 V AC
• Pozycje przełączania: I-0-II
• Typ montażu: szyna DIN
• Szerokość modułu: 4 moduły (70 mm)
• Typ sterowania: ręczne przełączanie
• Napięcie izolacji znamionowe (Ui): 500 V
• Znamionowe napięcie udarowe (Uimp): 6 kV
• Znamionowy prąd zwarciowy (Icw): 1,5 kA (1 s)
• Trwałość elektryczna: 10 000 cykli
• Trwałość mechaniczna: 20 000 cykli
• Zdolność przyłączeniowa (elastyczne): 16 mm²
• Zdolność przyłączeniowa (sztywne): 25 mm²
• Stopień ochrony: IP20 (przód), IP40 (z osłonami zacisków)
• Temperatura pracy: -20 do +50 °C
• Temperatura przechowywania: -40 do +70 °C
• Norma: IEC/EN 60947-3
• częstotliwość: 50/60 Hz

Wskazówki

Przed instalacją zawsze sprawdź, czy prąd obciążenia i napięcie odpowiadają parametrom przełącznika. Użyj odpowiednich osłon zacisków, aby osiągnąć ochronę IP40, gdy jest to potrzebne. W przypadku przełączania generatora upewnij się, że przełączanie przewodu neutralnego jest dozwolone przez lokalne przepisy. Zamontuj przełącznik w dobrze wentylowanej obudowie, aby utrzymać limity temperatury pracy.
