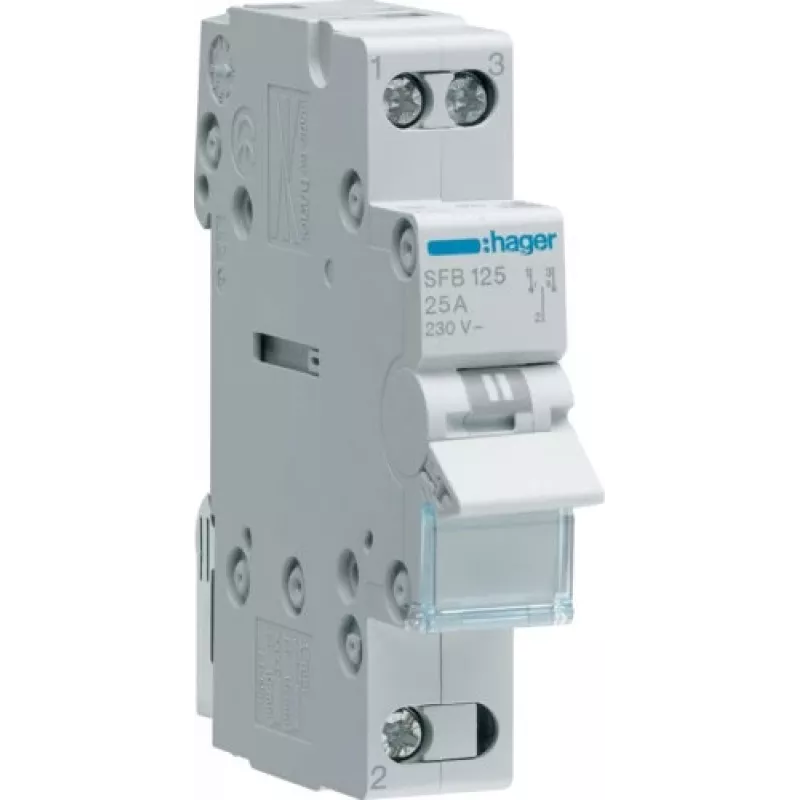

Hager SFB125 1-biegunowy 25A rozłącznik izolacyjny

Gdy potrzebujesz niezawodnej ręcznej izolacji i przełączania obwodu jednofazowego do 25 A, rozłącznik izolacyjny Hager SFB125 zapewnia solidne rozwiązanie do instalacji na szynie DIN. To kompaktowe urządzenie o szerokości 1 modułu zapewnia bezpieczne odłączenie i wyraźne wskazanie stanu ON/OFF, co czyni je idealnym do obwodów sterowania, ogrzewania, oświetlenia i silników w zastosowaniach mieszkaniowych, komercyjnych i przemysłowych.

Dla kogo jest przeznaczony

Elektrycy, konstruktorzy rozdzielnic i technicy utrzymania ruchu, którzy potrzebują niezawodnego urządzenia przełączającego do obwodów jednobiegunowych. Jest szczególnie odpowiedni do zastosowań, w których miejsce jest ograniczone, ale wydajność nie może być kompromisem, takich jak tablice rozdzielcze, szafy sterownicze i panele sterowania maszyn.

Główne cechy

• 1-biegunowy rozłącznik izolacyjny o prądzie znamionowym 25 A
• Kompaktowa szerokość 1 modułu (17,85 mm) do montażu na szynie DIN
• Wyraźny wskaźnik pozycji przełącznika ON/OFF
• Zaciski śrubowe akceptują przewody sztywne do 16 mm² i elastyczne do 10 mm²
• Wysoka trwałość mechaniczna 20 000 cykli i trwałość elektryczna 10 000 cykli
• Zgodność z normami IEC/EN 60947-3

Specyfikacje

• Marka: Hager
• Model: SFB125
• MPN: SFB125
• EAN: 3250615510754
• Typ produktu: Rozłącznik izolacyjny
• Liczba biegunów: 1P
• Prąd znamionowy (In): 25 A
• Znamionowe napięcie robocze (Ue): 230/400 V AC
• Znamionowe napięcie izolacji (Ui): 500 V
• Znamionowe napięcie udarowe (Uimp): 4 kV
• Częstotliwość: 50/60 Hz
• Typ montażu: Szyna DIN (EN 60715)
• Szerokość modułu: 1 moduł (17,85 mm)
• Typ połączenia: Zaciski śrubowe
• Zdolność zacisków sztywnych: 1,5 - 16 mm²
• Zdolność zacisków elastycznych: 1,5 - 10 mm²
• Stopień ochrony zacisków: IP20
• Stopień ochrony przodu w obudowie: IP40
• Temperatura pracy: -20 do 50 °C
• Temperatura przechowywania: -40 do 80 °C
• Normy: IEC/EN 60947-3
• Trwałość mechaniczna: 20 000 cykli
• Trwałość elektryczna: 10 000 cykli
• Wskaźnik pozycji przełącznika: Tak (ON/OFF)

Wskazówki

Zawsze upewnij się, że obwód jest pozbawiony napięcia przed instalacją lub konserwacją. Używaj odpowiednich wkrętaków, aby osiągnąć zalecany moment dokręcenia zacisków dla bezpiecznych połączeń. Przełącznik jest przeznaczony do użytku w suchych środowiskach; jeśli jest instalowany w wilgotnych miejscach, zapewnij dodatkową ochronę.
