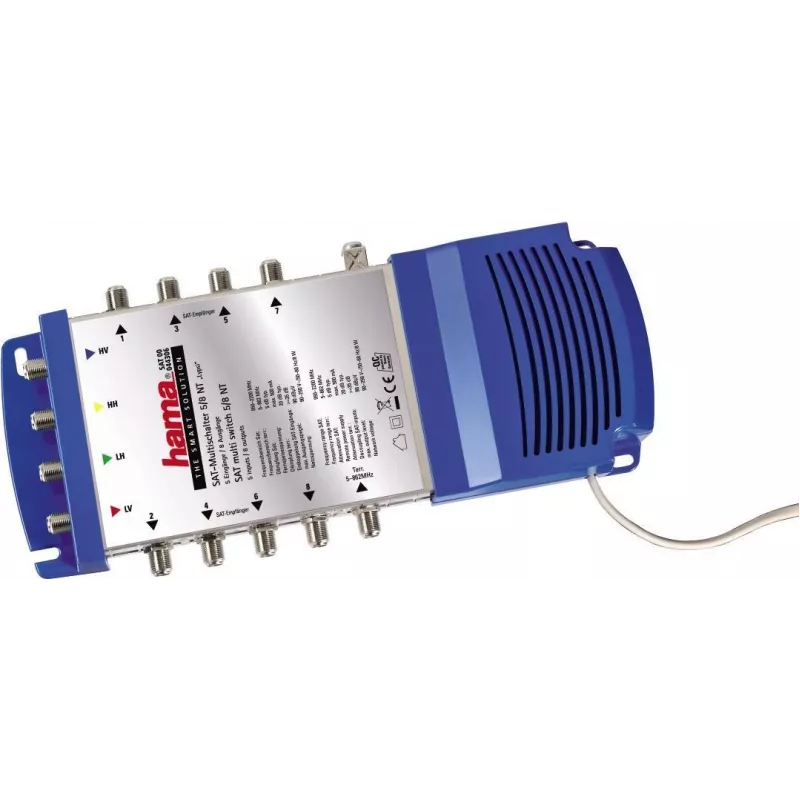

Hama „Lypsi SE” komponent przełącznika sieci SAT

Komponent przełącznika sieci SAT Hama Lypsi SE umożliwia podłączenie wielu odbiorników do pojedynczego konwertera Quad LNB, zapewniając osiem wyjść do dystrybucji sygnałów satelitarnych i naziemnych. Zawiera zasilacz impulsowy do zasilania konwertera LNB oraz śrubę uziemiającą. Zaprojektowany do instalacji przewodowych, urządzenie obsługuje sygnalizację 22 kHz do sterowania konwerterem Quad LNB i posiada srebrną obudowę o niskim poborze mocy, odpowiednią do domowych lub małych komercyjnych systemów satelitarnych.

Zalety

Urządzenie obsługuje do czterech wejść satelitarnych plus jedno wejście naziemne i zapewnia osiem niezależnych wyjść, umożliwiając wielu odbiornikom współdzielenie jednego konwertera LNB. Zasila LNB poprzez zintegrowany zasilacz impulsowy i oferuje przełączanie V/H za pomocą sygnału sterującego 22 kHz. Wysoka separacja wejściowa zmniejsza zakłócenia między wejściami SAT, a urządzenie pokrywa pełne pasmo odbioru satelitarnego z typowo niskim tłumieniem.

Zastosowanie

• Domowe lub małe biurowe instalacje telewizji satelitarnej
• Sieci dekoderów wymagające pojedynczego konwertera Quad LNB
• Łączna dystrybucja sygnałów telewizji satelitarnej i naziemnej

Kluczowe specyfikacje

• Wejścia: 4× SAT, 1× naziemne
• Wyjścia: 8
• Zakres częstotliwości / tłumienie: SAT 950–2300 MHz / 5 dB (typ.), naziemne 5–862 MHz / 20 dB (typ.)
• Przełączanie V/H: 14 V / 18 V plus sygnał 22 kHz
• Separacja wejść SAT: ≥ 35 dB
• Maksymalny poziom wyjściowy: 90 dBmV
• Połączenie uziemiające: 1× śruba zaciskowa
• Pobór mocy / zasilanie: 18 W; sieć 90–250 V / 50–60 Hz; 18 V DC / 0,5 A
• Kolor: Srebrny

Sposób użycia

Zamontuj Hama Lypsi SE w suchym, wentylowanym miejscu i podłącz wyjścia konwertera Quad LNB do czterech wejść SAT. Podłącz antenę naziemną do wejścia naziemnego. Użyj kabli koncentrycznych, aby poprowadzić sygnał z ośmiu wyjść do każdego odbiornika. Podłącz zacisk uziemiający do uziemienia budynku za pomocą dostarczonej śruby. Na koniec podłącz zasilanie sieciowe do urządzenia, aby wewnętrzny zasilacz impulsowy mógł zasilać LNB i umożliwić sygnalizację 22 kHz do przełączania pasma/polaryzacji.

Zalecenia

Aby zapewnić niezawodny odbiór, używaj wysokiej jakości ekranowanych kabli koncentrycznych i utrzymuj ich długość tak krótką, jak to praktycznie możliwe. Upewnij się, że LNB i przełącznik są prawidłowo uziemione oraz sprawdź, czy podłączone odbiorniki obsługują sterowanie konwerterem Quad LNB za pomocą sygnalizacji 22 kHz.
