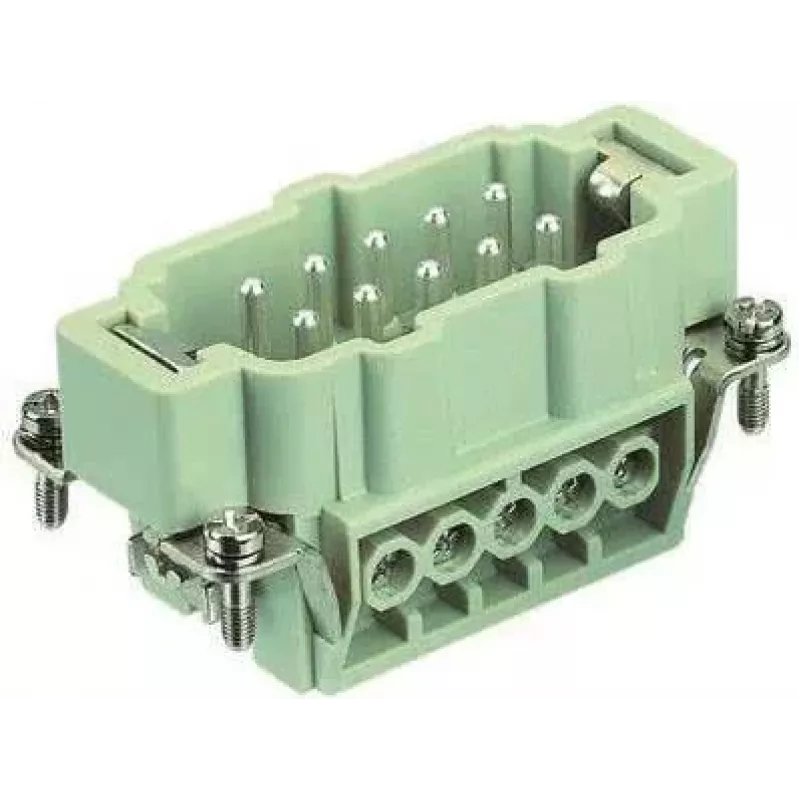

Harting Han E Wkładka męska z zaciskiem śrubowym, 10+PE styków, 16A, 500V

Harting 09330102601 to wysokiej jakości wkładka męska (wkładka pinowa) z serii Han E, przeznaczona do zastosowań w złączach przemysłowych. Ta wkładka z zaciskiem śrubowym zapewnia niezawodne i bezpieczne połączenia do transmisji zasilania i sygnałów w trudnych warunkach. Dzięki 10+PE styków obsługuje prądy znamionowe do 16 A i napięcia do 500 V, co czyni ją odpowiednią do szerokiego zakresu maszyn przemysłowych i systemów sterowania.

Zalety

Solidny zacisk śrubowy zapewnia łatwe i odporne na wibracje okablowanie. Izolator z poliwęglanu o klasie palności UL 94 V-0 gwarantuje doskonałe bezpieczeństwo przeciwpożarowe. Przeznaczona do co najmniej 500 cykli łączenia, wkładka ta gwarantuje długotrwałą trwałość. Szeroki zakres temperatur pracy od -40 °C do +125 °C umożliwia użytkowanie w ekstremalnych warunkach.

Zastosowanie

• Złącza przemysłowe i zastosowania ciężkie
• Systemy dystrybucji zasilania i sterowania
• Budowa maszyn, automatyka i robotyka
• Urządzenia kolejowe i transportowe

Kluczowe specyfikacje

• Seria: Han E
• Liczba styków: 10 + PE (uziemienie ochronne)
• Rodzaj styku: Męski (pin)
• Typ zakończenia: Zacisk śrubowy
• Prąd znamionowy: 16 A
• Napięcie znamionowe: 500 V
• Napięcie udarowe znamionowe: 6 kV
• Przekrój przewodu: 0,75 mm² do 2,5 mm² (AWG 18 do 14)
• Długość odizolowania: 7,5 mm
• Moment dokręcania śruby: 0,5 Nm
• Materiał styku: Stop miedzi
• Materiał izolatora: Poliwęglan (PC)
• Klasa palności: UL 94 V-0
• Temperatura pracy: -40 °C do +125 °C
• Cykle łączenia: ≥ 500
• Stopień zanieczyszczenia: 3
• Rezystancja styku: ≤ 1 mOhm
• Atesty: UL, CSA, DNV GL, CCC

Zalecenia

Aby uzyskać optymalną wydajność, stosuj z odpowiednimi pokrywami/obudowami Han E i zapewnij prawidłowy moment dokręcania. Ta wkładka jest idealna do budowy niezawodnych zespołów złączy w wymagających środowiskach przemysłowych.
