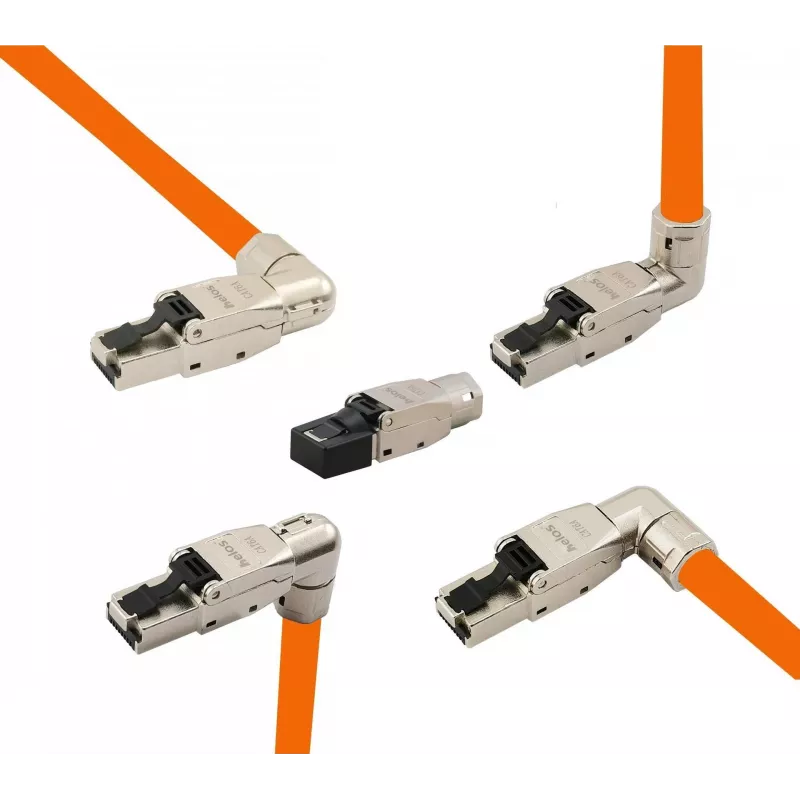

helos Cat 6A Złącze RJ45 263836 — Premium konfigurowalne w terenie, 5 wariantów

helos Cat 6A Złącze RJ45 model 263836 to premium, konfigurowalna w terenie wtyczka RJ45 dostępna w pięciu wariantach. Zaprojektowane do okablowania kat. 6A do 500 MHz, złącze jest w pełni ekranowane, ma pozłacane styki i obsługuje przewody od AWG22 do AWG26. Obudowa ze stopu cynku umożliwia montaż bez użycia narzędzi, a część jest kompatybilna z PoE, PoE+ i implementacjami PoE o wyższej mocy. Produkt spełnia odpowiednie normy okablowania i jest zgodny z dyrektywami RoHS 2.0 i REACH.

Zalety

Złącze umożliwia zakończenie na miejscu bez potrzeby użycia specjalnych narzędzi, oferując szybki i elastyczny montaż w środowiskach okablowania strukturalnego. Pełne ekranowanie i pozłacane styki poprawiają integralność sygnału i odporność na korozję. Obsługa przewodów AWG22–AWG26 i wariantów PoE zapewnia kompatybilność z szeroką gamą okablowania sieciowego i aplikacji zasilania przez Ethernet.

Odpowiednie dla

• Instalacji okablowania strukturalnego w biurach i budynkach komercyjnych
• Patchowania i testowania w centrach danych i serwerowniach
• Zakończeń kabli i napraw na miejscu
• Wdrożeń sieciowych PoE, PoE+ i wysokomocowego PoE
• Łączy kat. 6A wymagających wydajności do 500 MHz

Kluczowe specyfikacje

• Kategoria: Kat. 6A (do 500 MHz)
• Ekranowanie: w pełni ekranowane
• Styki: pozłacane
• Zakres przewodów: AWG22–AWG26
• Zakończenie: złącze szczelinowe (cut-and-clamp) do wtyku RJ45
• Materiał obudowy: stop cynku
• Montaż: beznarzędziowy, konfigurowalny w terenie
• PoE: obsługuje PoE, PoE+ i wyższej mocy PoE
• Normy: ISO/IEC 11801 Ed.2.2:2011-06; DIN EN 50173-1:2011-09; TIA/EIA-568-C.2 (2009-08); IEC 60603-7-5 Ed.1 (12/2008)
• Zgodność: RoHS 2.0 i REACH

Sposób użycia

Zdejmij powłokę kabla na zalecaną długość, ułóż pary zgodnie z wymaganym schematem połączeń i włóż przewody do styków szczelinowych złącza. Zakończ montaż, zamykając obudowę, aby zabezpieczyć przewody; beznarzędziowa konstrukcja umożliwia niezawodne zakończenie bez narzędzi zaciskowych. Przed wdrożeniem sprawdź okablowanie i ciągłość za pomocą testera sieci.

Zalecenia

Używaj złącza z przewodami stałymi lub linkowymi kat. 6A w określonym zakresie AWG i przed ostatecznym montażem sprawdź prawidłowe ułożenie par. Dla optymalnej wydajności zachowaj promienie gięcia kabli i ciągłość ekranowania oraz przetestuj każde zakończone łącze za pomocą odpowiedniego sprzętu certyfikującego lub kwalifikującego.
