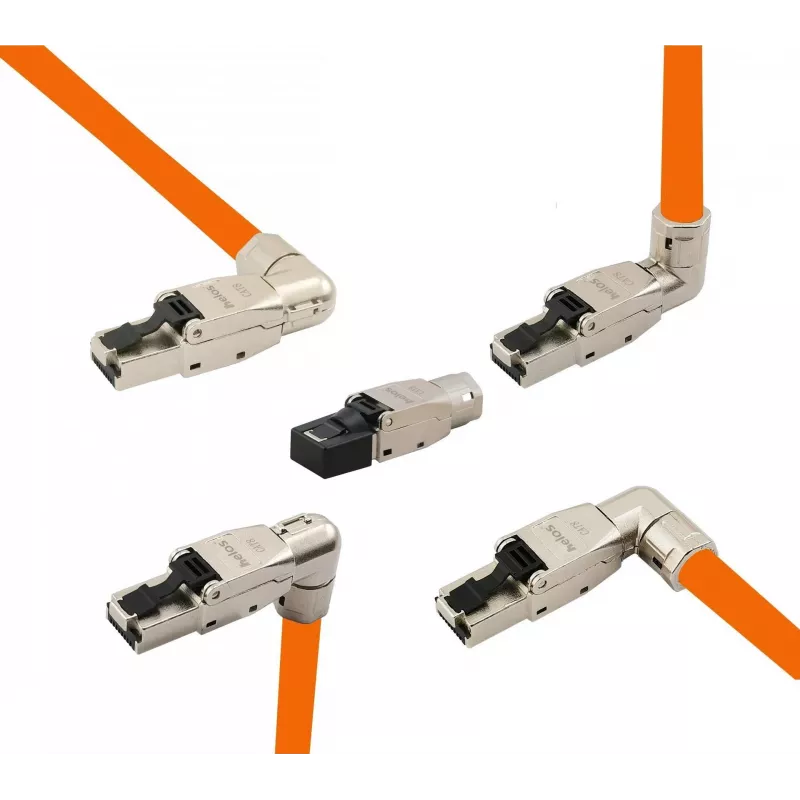

helos Cat 8.1 metal connector 263837 — ekranowana wtyczka modułowa RJ45, 5 wariantów

helos Cat 8.1 metal connector 263837 to w pełni ekranowana wtyczka modułowa RJ45 przeznaczona do okablowania kategorii 8.1. Metalowa obudowa ze złoconymi stykami wspiera transmisję wysokich częstotliwości do 2000 MHz oraz prędkości transmisji danych do 40 Gbit/s dla łączy o długości do 30 m. Wtyczka obsługuje przewody od AWG22 do AWG26 i jest kompatybilna ze standardami zasilania PoE, PoE+ oraz wyższymi. Dostępnych jest pięć wariantów mechanicznych, a produkt spełnia wymagania norm ISO/IEC 11801-1:2017, ANSI/TIA-568-C.2.1 oraz IEC 60603-7, jednocześnie będąc zgodnym z dyrektywami RoHS 2.0 i REACH.

Zalety

W pełni ekranowana metalowa obudowa zapewnia lepszą ochronę przed zakłóceniami elektromagnetycznymi i niezawodne uziemienie w zastosowaniach wysokoczęstotliwościowych Cat 8.1. Złocone styki gwarantują niską rezystancję styków i długotrwałą integralność sygnału. Beznarzędziowa konstrukcja do zakończeń w terenie z metodą zacisku (przebicie izolacji) umożliwia szybki montaż na miejscu bez specjalnych narzędzi zaciskowych. Kompatybilność z przewodami o rozmiarach od AWG22 do AWG26 oraz pięć dostępnych wariantów sprawiają, że wtyczka nadaje się do szerokiego zakresu praktyk instalacyjnych.

Zastosowanie

• Profesjonalne centra danych i serwerownie wymagające łączy 40 Gbit/s do 30 m
• Wysokoczęstotliwościowe okablowanie strukturalne Cat 8.1 dla szkieletu i krosowania
• Środowiska wymagające ekranowanych wtyczek w celu redukcji zakłóceń elektromagnetycznych
• Montaż w terenie, gdzie beznarzędziowy montaż przyspiesza instalację

Kluczowe dane techniczne

• Produkt: helos Cat 8.1 metal connector, model 263837
• Typ wtyczki: ekranowana wtyczka modułowa RJ45
• Kategoria: Cat 8.1, do 2000 MHz
• Prędkość transmisji danych: do 40 Gbit/s (maks. długość łącza 30 m)
• Zakończenie: przebicie izolacji (zacisk) — montaż beznarzędziowy
• Powloka styków: złocone styki
• Ekranowanie: pełna metalowa obudowa, w pełni ekranowana
• Kompatybilność z przewodami: AWG22 do AWG26
• Wsparcie PoE: PoE, PoE+ i rozszerzone PoE
• Materiał obudowy: stop cynku
• Normy: ISO/IEC 11801-1:2017, ANSI/TIA-568-C.2.1, IEC 60603-7
• Zgodność: RoHS 2.0, REACH

Sposób użycia

Przygotuj przewód skrętkowy Cat 8.1, ściągając zewnętrzną izolację na wymaganą długość i układając pary zgodnie z wybranym schematem połączeń. Włóż przewody do wtyczki RJ45 i wykonaj zakończenie poprzez przebicie izolacji, naciskając pokrywę, aby przeciąć i zacisnąć przewody; nie jest wymagane żadne narzędzie zaciskowe. Upewnij się, że ekran jest prawidłowo podłączony do metalowej obudowy w celu uziemienia. Sprawdź zmontowaną wtyczkę i przetestuj łącze odpowiednim sprzętem testowym Cat 8, aby potwierdzić ciągłość i wydajność do określonych limitów częstotliwości i prędkości transmisji danych.

Zalecenia

Używaj tej wtyczki helos Cat 8.1 metal connector do krótkich, szybkich łączy (do 30 m) w instalacjach ekranowanych. Sprawdź rozmiar przewodu (AWG22–AWG26) i postępuj zgodnie z certyfikowanymi procedurami testowymi po zakończeniu, aby zapewnić zgodność z wymaganiami wydajnościowymi Cat 8.1.
