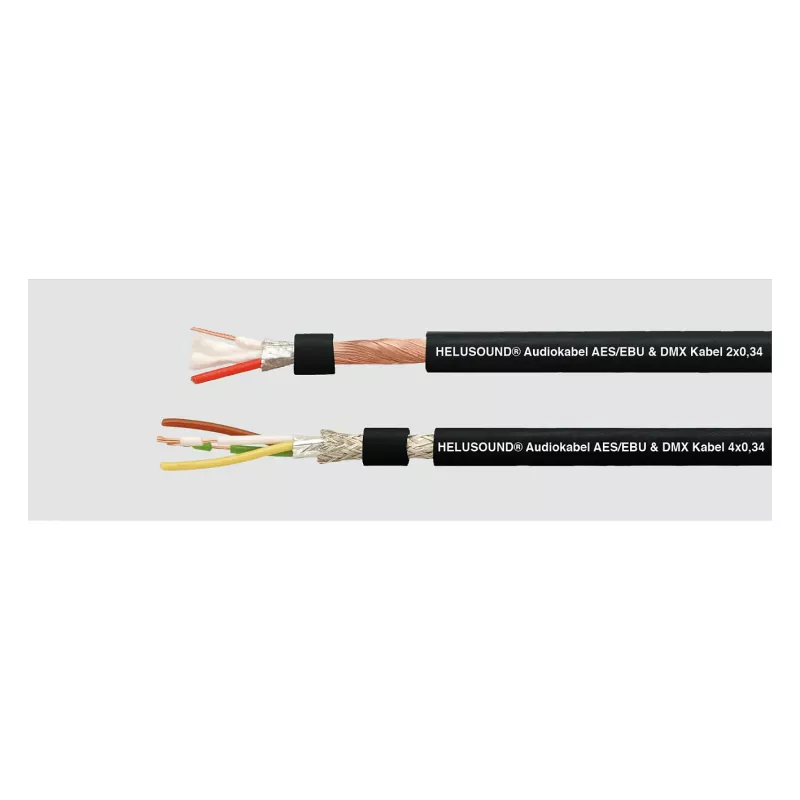

HELUKABEL HELU LIGHT Kabel DMX 4x0.34 mm² Czarny Kabel cyfrowy audio AES/EBU i DMX 400033

Cyfrowe audio i sterowanie oświetleniem wymagają niekompromisowej integralności sygnału, a kabel HELUKABEL HELU LIGHT DMX zapewnia dokładnie to. Ten 4-żyłowy kabel o przekroju 0,34 mm² został zaprojektowany dla protokołów cyfrowego audio AES/EBU oraz oświetlenia DMX, charakteryzując się impedancją charakterystyczną 110 omów i ekranem z ocynowanej plecionki miedzianej, który tłumi zakłócenia elektromagnetyczne. Czarna powłoka PVC i drobnożyłowe przewody linkowe zapewniają niezawodne działanie w instalacjach stałych i przy sporadycznym zginaniu, co czyni go podstawą systemów scenicznych, studyjnych i architektonicznych systemów oświetleniowych.

Zalety

Kabel HELU LIGHT DMX wyróżnia się precyzyjną impedancją 110 omów, co jest kluczowe dla bezbłędnej transmisji cyfrowej na długich dystansach. Całościowy ekran z ocynowanej plecionki miedzianej zapewnia doskonałą skuteczność ekranowania, a izolacja PE utrzymuje niską pojemność (ok. 45 pF/m żyła-żyła), aby zachować czasy narastania sygnału. Wytrzymała powłoka PVC jest trudnopalna zgodnie z IEC 60332-1-2 i wytrzymuje temperatury od -30°C do +70°C w zastosowaniach stałych, co gwarantuje trwałość w wymagających warunkach. Przewody linkowe o przekroju 0,34 mm² (AWG 22) łączą elastyczność i wytrzymałość, umożliwiając promień gięcia równy 10-krotności średnicy zewnętrznej podczas instalacji.

Zastosowanie

• Sieci sterowania oświetleniem DMX512 w teatrach, salach koncertowych i klubach
• Połączenia cyfrowego audio AES/EBU między profesjonalnymi urządzeniami
• Instalacje stałe w korytkach kablowych, rurach ochronnych lub na konstrukcjach scenicznych
• Pola krosowe w studiach i obiektach nadawczych wymagające niezawodnych połączeń cyfrowych
• Architektoniczne systemy oświetleniowe z dynamiczną kontrolą koloru i ruchu

Kluczowe specyfikacje

• Liczba żył: 4
• Przekrój żyły: 0,34 mm² (AWG 22)
• Materiał żyły: miedź goła, drobnożyłowa linka
• Izolacja: polietylen (PE)
• Ekran: ocynowana plecionka miedziana, ekran ogólny
• Materiał powłoki: PVC, czarny
• Średnica zewnętrzna: ok. 6,5 mm
• Impedancja charakterystyczna: 110 omów
• Napięcie pracy: 300 V
• Napięcie próby: 1500 V
• Zakres temperatur: -30°C do +70°C (na stałe), -5°C do +70°C (przy zginaniu)
• Minimalny promień gięcia: 10 x średnica zewnętrzna (przy zginaniu)
• Pojemność żyła/żyła: ok. 45 pF/m
• Trudnopalność: IEC 60332-1-2

Zalecenia

Dla instalatorów i integratorów systemów ten kabel to doskonały wybór do stałych instalacji DMX i AES/EBU. Łącz go z 5-pinowymi złączami XLR dla DMX lub 3-pinowymi XLR dla AES/EBU i zapewnij prawidłowe uziemienie ekranu na jednym końcu, aby uniknąć pętli masy. Ze względu na powłokę PVC najlepiej nadaje się do użytku wewnątrz pomieszczeń lub w chronionych kanałach na zewnątrz. Zawsze przestrzegaj minimalnego promienia gięcia, aby uniknąć uszkodzenia przewodów podczas instalacji.
