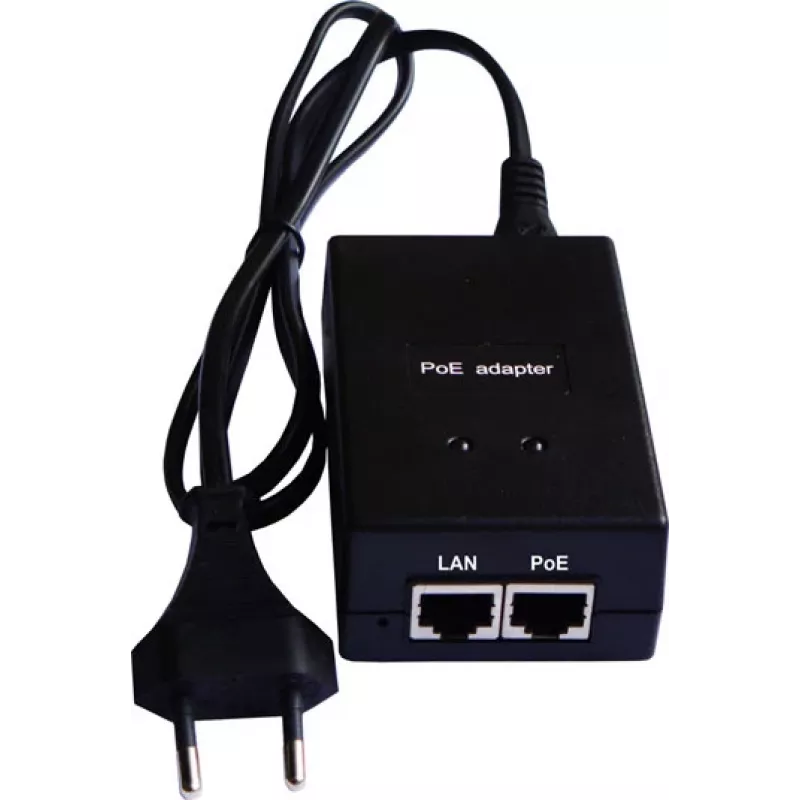

Iniektor PoE extra digital POE-004 1-kanałowy 48V 15W do zasilania pojedynczego urządzenia przez Ethernet

Iniektor PoE extra digital POE-004 to jednokanałowy zasilacz PoE, który dostarcza 48 V DC i do 15 W do jednego urządzenia zasilanego przez standardowy kabel Ethernet. Jest przeznaczony do dodawania zasilania do łącza bez funkcji PoE i zazwyczaj instaluje się go między przełącznikiem sieciowym a urządzeniem takim jak kamera IP, punkt dostępowy bezprzewodowy lub telefon VoIP. Zasilacz jest zgodny z IEEE 802.3/802.3u dla łączy 10/100Base-T i dostarcza zasilanie na parach 4,5(+) i 7,8(-) kabla RJ-45, obsługując odległości do 100 metrów.

Zalety

POE-004 zapewnia kompaktowe rozwiązanie typu plug-and-play do zasilania pojedynczego urządzenia bez konieczności prowadzenia oddzielnego okablowania zasilającego. Oferuje regulowane napięcie wyjściowe 48 V DC z tolerancją 45,6–50,4 V i wbudowanymi marginesami bezpieczeństwa, spełnia wymaganą sprawność konwersji wynoszącą co najmniej 80% oraz zawiera zabezpieczenia odzwierciedlone w kontrolowanych limitach tętnienia/szumów i przepięć. Urządzenie akceptuje szeroki zakres napięcia wejściowego AC (90–264 V AC, 47–63 Hz) i utrzymuje działanie w typowych warunkach wewnętrznych.

Odpowiedni do

• Zasilania pojedynczej kamery IP
• Zasilania punktu dostępowego bezprzewodowego
• Zapewnienia zasilania telefonowi VoIP
• Dodawania zasilania do segmentu sieci bez PoE do 100 m

Kluczowe specyfikacje

• Napięcie wejściowe: 90–264 V AC, 47–63 Hz
• Maks. prąd AC: 0,6 A
• Prąd rozruchowy: maks. 40 A (115 V AC, zimny start, pełne obciążenie, 25 °C)
• Napięcie wyjściowe: +48 V DC (tolerancja 45,6–50,4 V)
• Moc wyjściowa: do 15,4 W (obciążenie 0–0,4 A)
• Tętnienie i szum: 480 mVp-p
• Czas narastania: ≤50 ms; Czas podtrzymania: ≥10 ms przy 80% maks. obciążenia, 115 V AC
• Sprawność konwersji: ≥80%
• Przepięcie: ≤10% powyżej napięcia nominalnego
• Okablowanie PoE: zasilanie dostarczane na parach 4,5(+) i 7,8(-) złącza RJ-45
• Maksymalna odległość kabla: do 100 m
• Temperatura pracy: 0 °C do 40 °C
• Wilgotność pracy: 20%–90% bez kondensacji

Sposób użycia

Podłącz wejście AC zasilacza do odpowiedniego gniazdka sieciowego (90–264 V AC). Włóż kabel sieciowy z przełącznika do portu wejściowego danych POE-004 i podłącz wyjściowy port RJ-45 do zasilanego urządzenia. Urządzenie wstrzykuje 48 V DC na parach 4,5 i 7,8 i zasili urządzenie do 100 metrów. Upewnij się, że kabel i złącza są w dobrym stanie oraz że zasilane urządzenie akceptuje 48 V PoE na określonych parach.

Zalecenia

Zainstaluj zasilacz w suchym, wentylowanym miejscu wewnątrz budynku, w zakresie określonych temperatur i wilgotności. Używaj okablowania cat5e lub lepszego, aby zapewnić niezawodne dostarczanie zasilania do 100 m. Przed podłączeniem sprawdź zgodność urządzenia z 15 W PoE i 48 V na parach 4,5 i 7,8.
