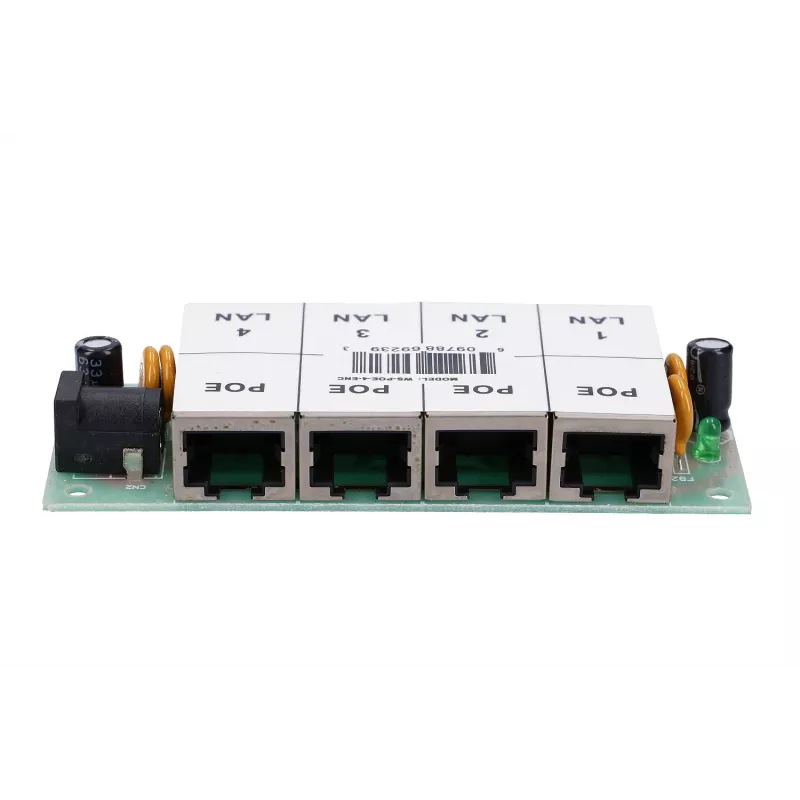

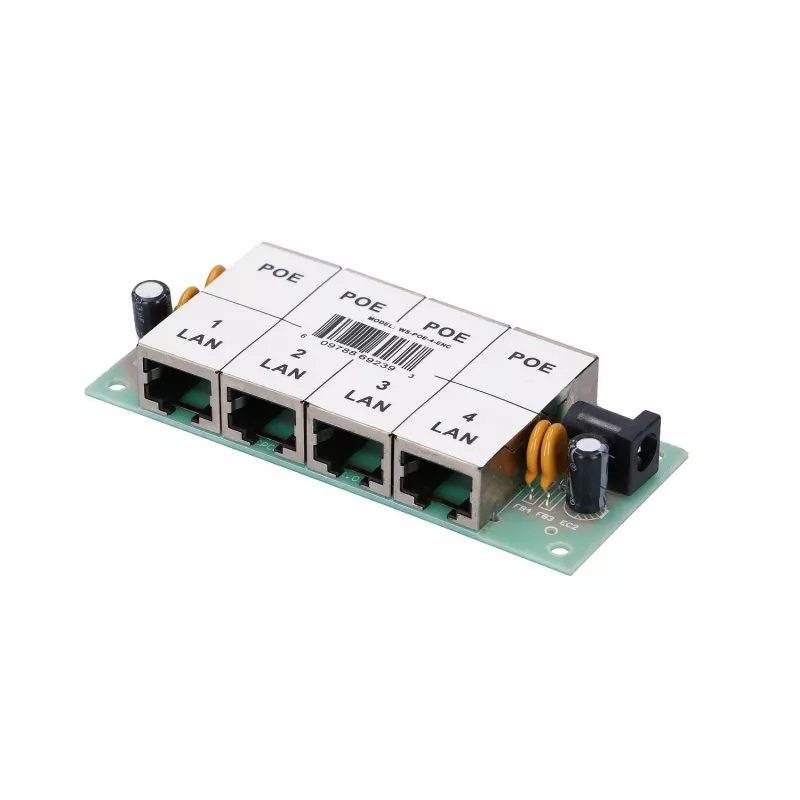

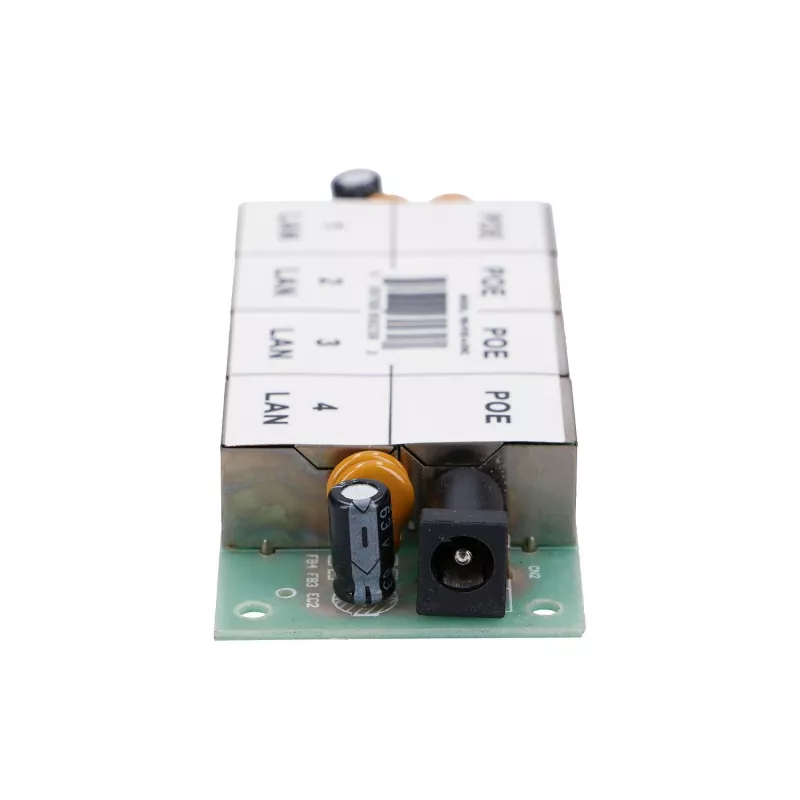

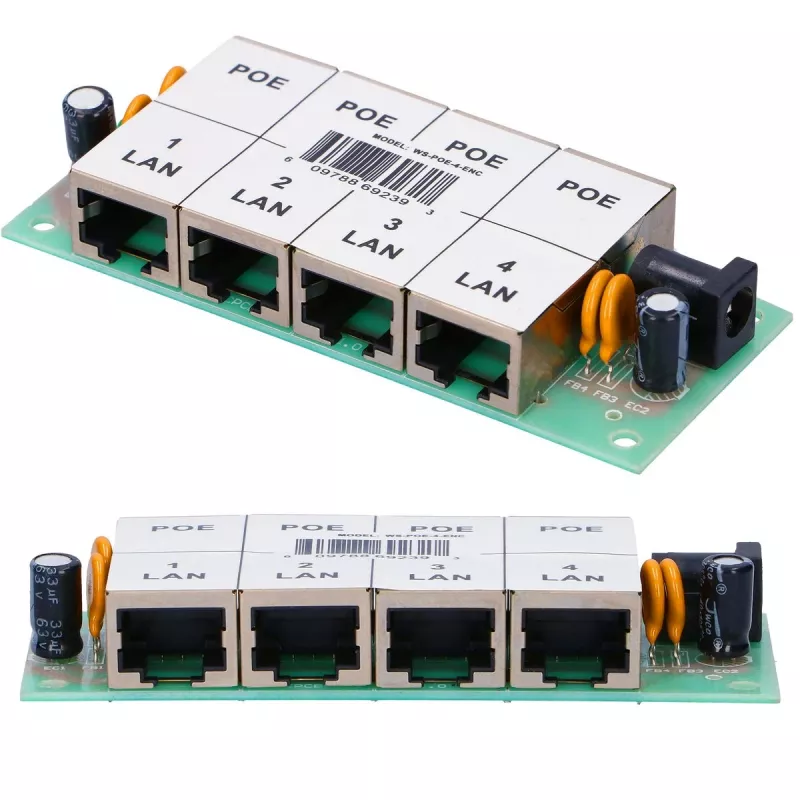

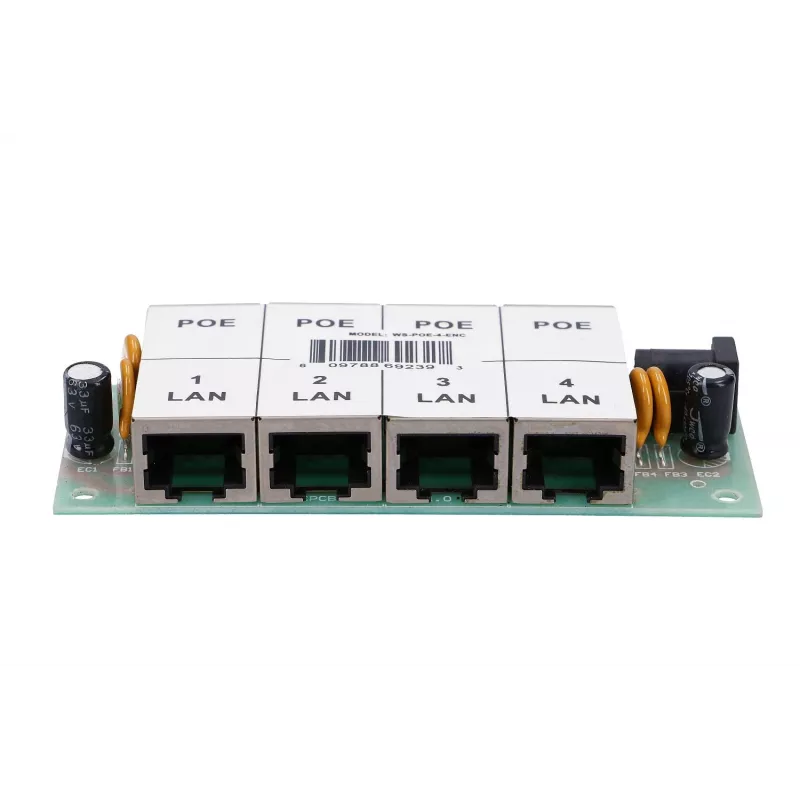

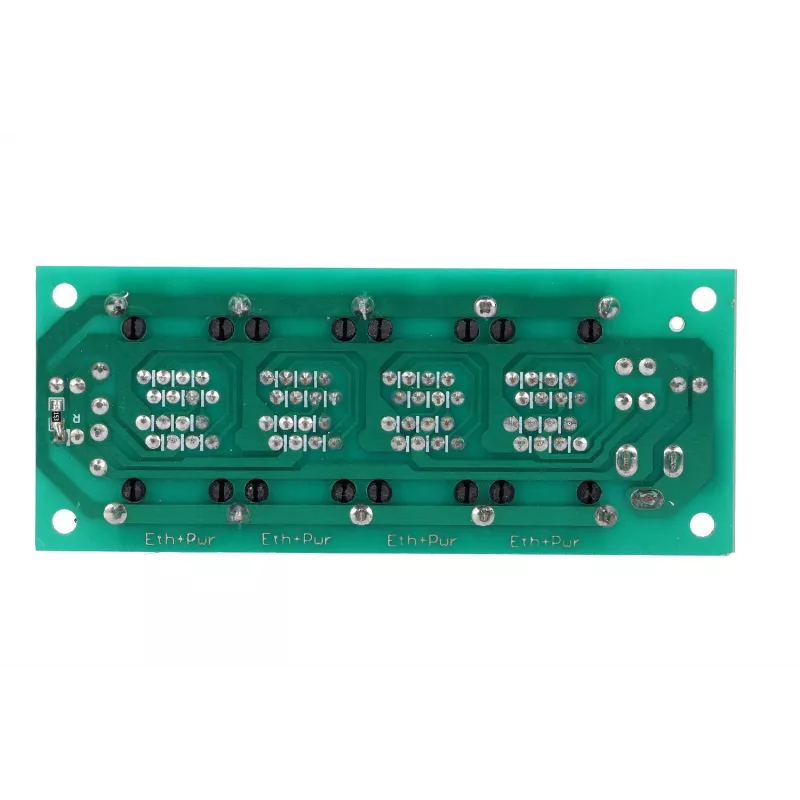

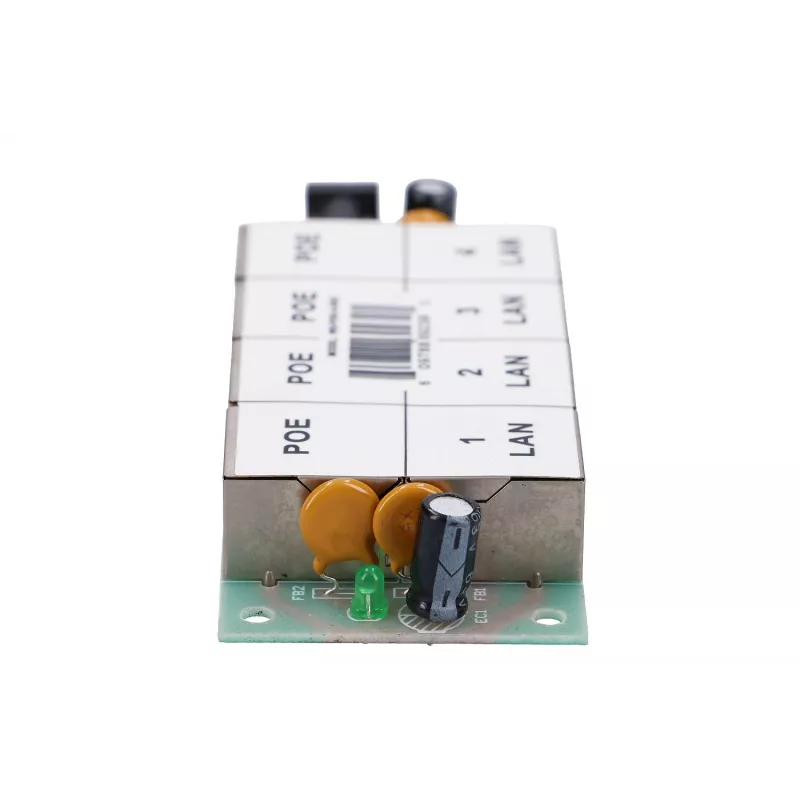

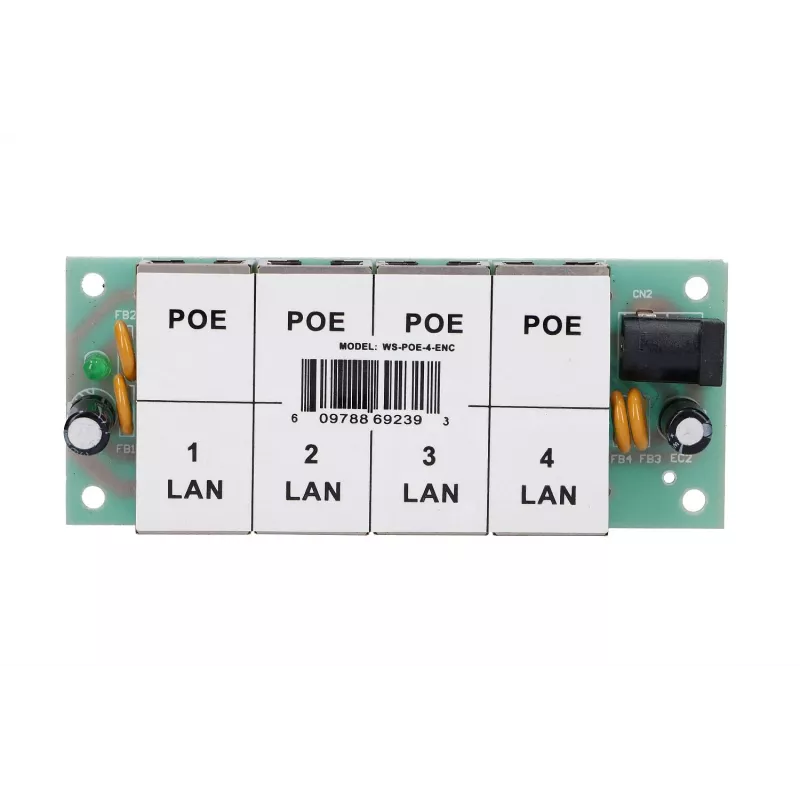

Iniektor PoE Extralink 4-portowy 4x 100Mb/s RJ45, Fast Ethernet, 48 V, bez obudowy

4-portowy iniektor PoE Extralink dostarcza 48 V Power over Ethernet do czterech portów Fast Ethernet RJ45 (10/100 Mbps), umożliwiając jednoczesne przesyłanie danych i zasilania przez istniejące okablowanie Cat5/Cat5e. Urządzenie zaprojektowano jako kompaktowy panel zasilający bez obudowy rack, który wprowadza napięcie stałe na dwie pary zapasowych przewodów (styki 4,5 dodatnie i styki 7,8 ujemne), jednocześnie przekazując dane LAN na standardowych liniach 10/100 Mbps. Jednostka jest dostarczana bez zewnętrznej obudowy ochronnej, co czyni ją odpowiednią do integracji w niestandardowych obudowach lub instalacji w ograniczonych przestrzeniach, gdzie wymagana jest tylko funkcja wtrysku zasilania.

Zalety

Iniektor PoE Extralink zapewnia prosty sposób dodawania zasilania PoE do niezasilanych łączy Ethernet bez konieczności wymiany przełączników. Jego cztery niezależne wyjścia PoE umożliwiają zasilanie wielu urządzeń z jednego źródła zasilania, redukując potrzebę stosowania oddzielnych zasilaczy przy każdym urządzeniu. Obsługa trybu 48 V PoE i przepustowości Fast Ethernet zapewnia kompatybilność z szeroką gamą kamer IP, punktów dostępowych bezprzewodowych i innych urządzeń PoE, które wymagają zasilania midspan. Otwarta konstrukcja bez obudowy umożliwia elastyczny montaż i łatwy dostęp do trasowania kabli w instalacjach specjalnych.

Zastosowanie

• Zasilanie kamer monitoringu IP obsługujących 48 V PoE i łącza 10/100 Mbps
• Dostarczanie zasilania do bezprzewodowych punktów dostępowych lub mostków w małych sieciach
• Dodawanie możliwości PoE do istniejącego okablowania Ethernet w biurach, handlu i lekkich środowiskach przemysłowych
• Integracje, gdzie potrzebny jest kompaktowy iniektor zasilania bez obudowy w niestandardowych obudowach lub szafach

Kluczowe specyfikacje

• Napięcie wyjściowe PoE: 48 V DC
• Liczba portów PoE: 4 niezależne wyjścia zasilane RJ45
• Obsługiwane prędkości transmisji danych: 10/100 Mbps (Fast Ethernet)
• Metoda dostarczania zasilania: napięcie stałe wtryskiwane przez zapasowe pary przewodów (styki 4,5 i 7,8)
• Format: panel wtrysku bez zewnętrznej obudowy ochronnej

Jak używać

Zainstaluj iniektor w wybranym miejscu i podłącz niezasilane porty Ethernet do przełącznika sieciowego lub routera za pomocą standardowych kabli Cat5/Cat5e. Podłącz odpowiednie zasilane wyjścia RJ45 do urządzeń PoE za pomocą kabli Ethernet. Upewnij się, że główne źródło prądu stałego 48 V jest prawidłowo podłączone do wejścia iniektora zgodnie z dokumentacją instalatora, przestrzegając polaryzacji dla par używanych do zasilania dodatniego i ujemnego. Po podłączeniu zweryfikuj diody LED łącza i stan zasilania urządzenia, aby potwierdzić dostarczanie danych i zasilania.

Zalecenia

Używaj ekranowanych lub nieekranowanych kabli kategorii 5e lub wyższych w celu zapewnienia niezawodnego działania; utrzymuj doprowadzone odcinki kablowe w standardowych granicach odległości Ethernet (do 100 m między iniektorem a zasilanym urządzeniem). Potwierdź kompatybilność urządzenia z zasilaniem midspan 48 V PoE oraz z łączami 10/100 Mbps. Ponieważ jednostka dostarczana jest bez zewnętrznej obudowy, zamontuj ją w chronionej obudowie, jeśli wymagana jest ochrona środowiskowa lub odciążenie kabli.
