InLine 4x4 Multi-View HDMI Matrix Switch 4 IN 4 OUT Video Wall FullHD

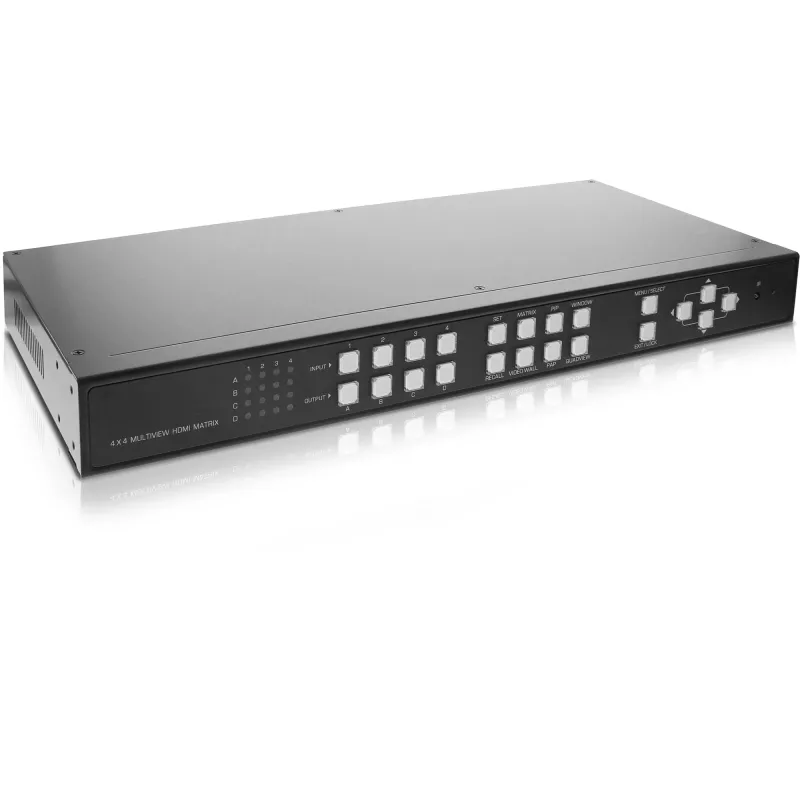

Przełącznik macierzowy HDMI InLine 4x4 Multi-View 57830I umożliwia podłączenie maksymalnie czterech źródeł HDMI do czterech wyświetlaczy HDMI i obsługuje wiele trybów wyświetlania, w tym matrycę, PIP (obraz w obrazie), PAP, widok poczwórny, tryb okien oraz ścianę wideo 2x2. Obsługuje wejście Full HD i może wyświetlać pojedyncze źródło na ścianie wideo 2x2. Opcje sterowania obejmują przyciski na panelu przednim, pilota IR, USB (mysz/klawiaturę) oraz RS-232. Urządzenie można zamontować w szafie rack (19") i jest zamknięte w kompaktowej czarnej obudowie, odpowiedniej do instalacji prezentacyjnych, eventowych lub kina domowego.

Zalety

Przełącznik zapewnia elastyczne trasowanie czterech wejść HDMI do czterech wyjść z niezależnym mapowaniem i sześcioma wybieralnymi trybami wyświetlania dla różnorodnych konfiguracji. Obsługuje obraz w obrazie i układy wielookienne, prawdziwy tryb ściany wideo dla konfiguracji 2x2 oraz wiele interfejsów sterowania (panel przedni, pilot IR, USB i RS-232). Można zapisać i przywołać do ośmiu niestandardowych ustawień wstępnych, co umożliwia szybką zmianę konfiguracji, a menu ekranowe (OSD) ułatwia wybór źródła i programowanie. Format 19" umożliwia łatwy montaż w szafach serwerowych lub rackach AV.

Zastosowanie

• Sale konferencyjne i przestrzenie spotkań
• Instalacje eventowe i wystawiennicze
• Cyfrowe oznakowanie detaliczne i pomieszczenia kontrolne
• Systemy kina domowego wymagające wielu źródeł i wyświetlaczy
• Małe konfiguracje ścian wideo (2x2)

Kluczowe specyfikacje

• Model: InLine 4x4 Multi-View HDMI Matrix Switch 57830I

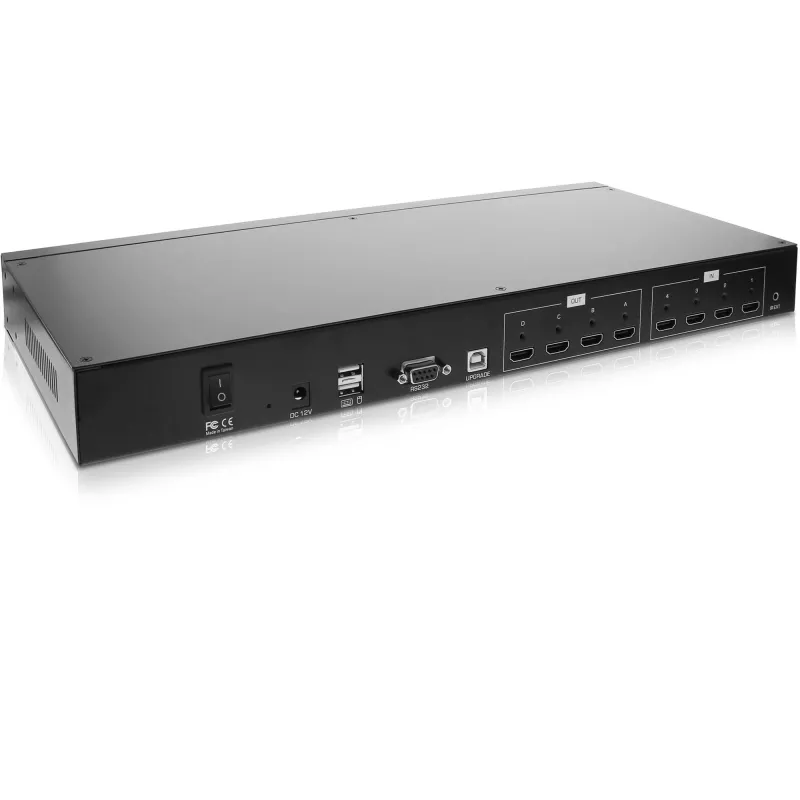

• Wejścia / Wyjścia: 4 wejścia HDMI, 4 wyjścia HDMI
• Obsługiwane tryby wyświetlania: Matryca, PIP, PAP, Widok poczwórny, Tryb okien, Ściana wideo (2x2)
• Maksymalna obsługiwana rozdzielczość pojedynczego wyświetlacza: Full HD (1920 x 1080); tryb ściany wideo umożliwia połączenie do rozdzielczości 3840 x 2160 (2x2)

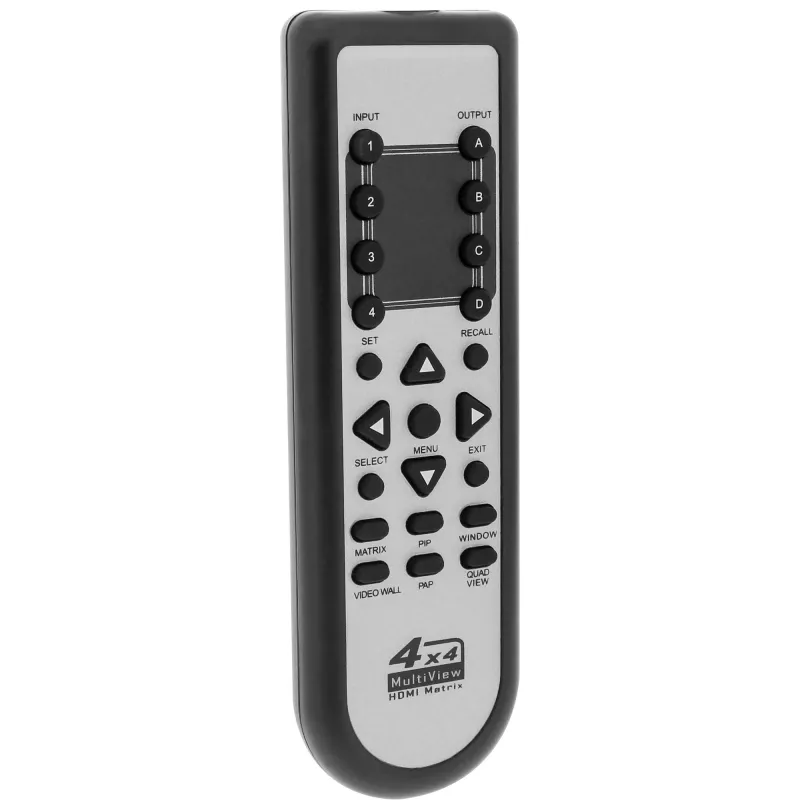

• Interfejsy sterowania: Przyciski na panelu przednim, pilot IR, USB (mysz/klawiatura), RS-232
• Rozmiar szafy: 19"
• Kolor: Czarny

Sposób użycia

Zamontuj urządzenie w szafie 19" lub umieść je na stabilnej powierzchni, podłącz maksymalnie cztery źródła HDMI do portów wejściowych i maksymalnie cztery wyświetlacze do portów wyjściowych. Użyj przycisków na panelu przednim, dołączonego pilota IR, myszy/klawiatury USB lub połączenia RS-232, aby poruszać się po menu OSD i wybrać żądany tryb wyświetlania oraz trasowanie. Skonfiguruj tryby PIP, PAP, Widok poczwórny, Okna lub Ściana wideo według potrzeb i zapisz często używane układy do jednego z ośmiu programowalnych ustawień wstępnych w celu szybkiego przywołania.

Zalecenia

Aby uzyskać optymalne wyniki, używaj kabli HDMI o odpowiedniej długości i jakości, upewnij się, że rozdzielczości źródeł i możliwości wyświetlaczy są zgodne z Full HD lub rozdzielczościami łączonej ściany wideo, oraz zweryfikuj zachowanie EDID/uzgadniania podczas podłączania mieszanego sprzętu. Zapisuj często używane układy do ustawień wstępnych, aby usprawnić przełączanie podczas prezentacji lub wydarzeń.
