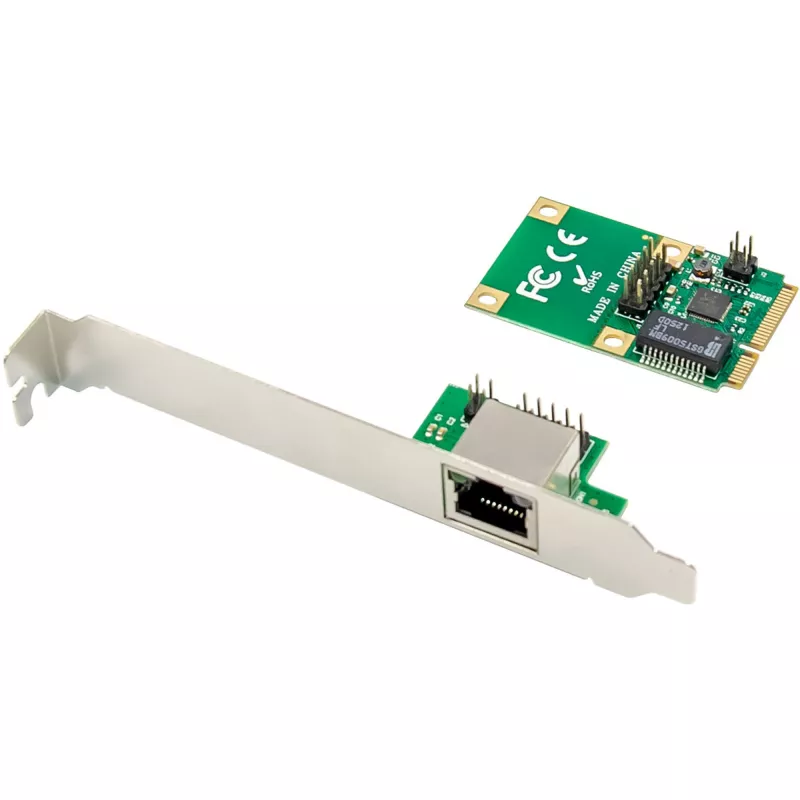

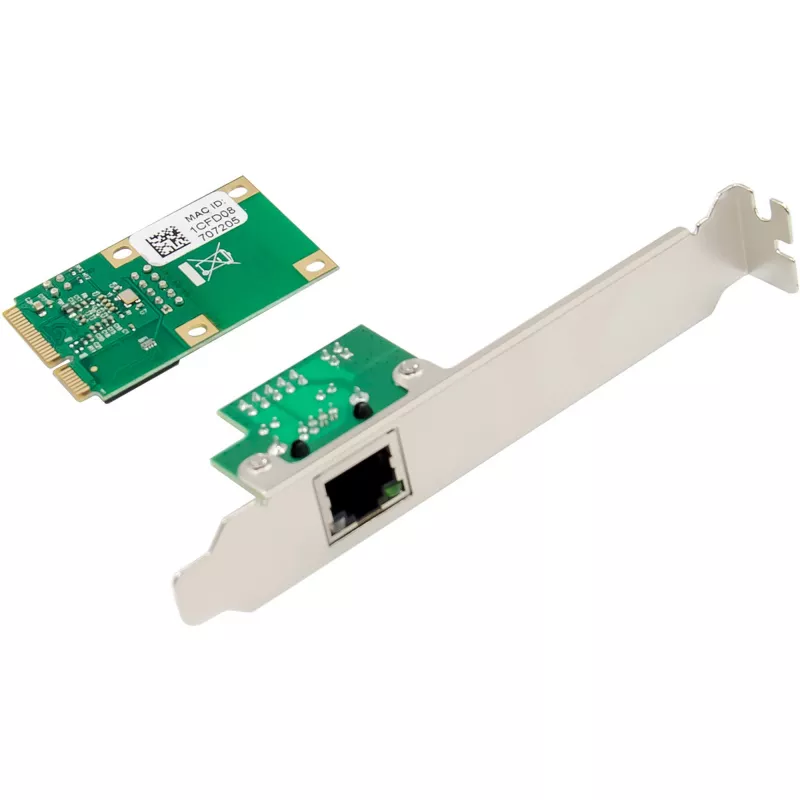

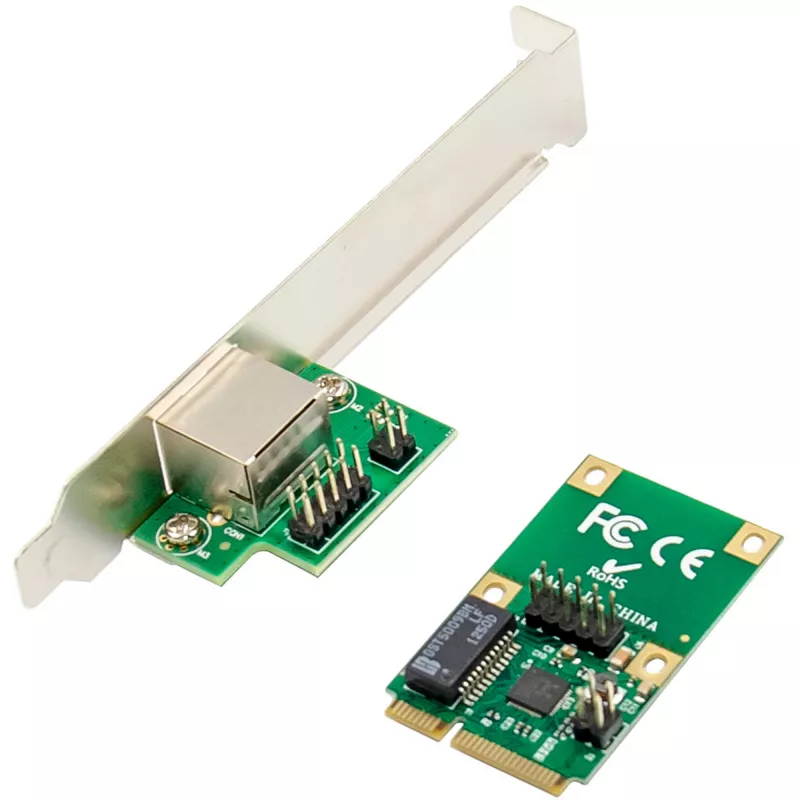

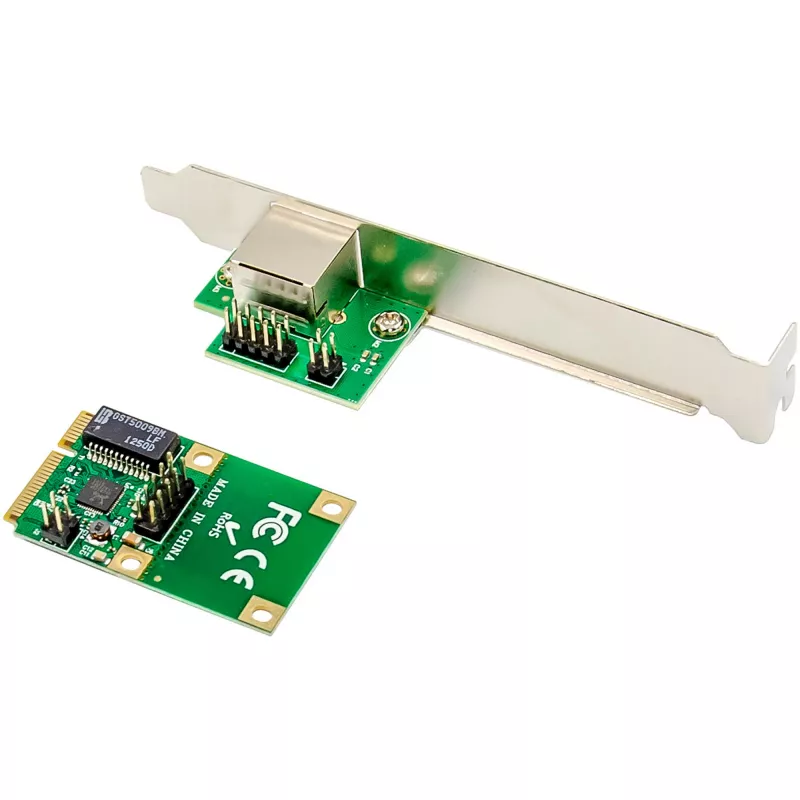

InLine 76622V karta sieciowa Wewnętrzna Ethernet 1000 Mbit/s

Elastyczna integracja z kompaktowymi systemami: Mini-PCIe karta sieciowa Gigabit z zewnętrznym modułem RJ45 jest idealna do ciasnych przestrzeni lub zastosowań wbudowanych.
Wysoka kompatybilność z wieloma systemami operacyjnymi: Obsługuje Windows (od ME do 10), Windows Server, Linux ze wsparciem Realtek oraz macOS od wersji 10.4.x.
Stabilne połączenie Gigabit z rozszerzoną funkcjonalnością: Obsługuje 10/100/1000 Mb/s, tagowanie VLAN, QoS, kontrolę przepływu i ramki Jumbo do 9K.
Podwójny format zapewniający pełną elastyczność: Dzięki wyznaczonemu punktowi przełamania moduł może być używany w pełnym lub połowicznym rozmiarze – w zestawie niskoprofilowy wspornik.
Kompletne akcesoria do natychmiastowej instalacji: W zestawie moduł RJ45, kabel połączeniowy, kabel LED, wspornik slotowy, płyta ze sterownikami i instrukcja.

Karta sieciowa InLine® Mini-PCIe Gigabit z chipsetem Realtek RTL8111F to idealne rozwiązanie do rozbudowy kompaktowych systemów o niezawodną łączność Ethernet. Obsługuje szybkości transferu 10/100/1000 Mb/s, co sprawia, że nadaje się do nowoczesnych sieci o wysokiej przepustowości.
Dzięki modułowej konstrukcji z zewnętrznym modułem RJ45 karta jest idealna do komputerów przemysłowych, systemów wbudowanych, HTPC lub rozwiązań Digital Signage, gdzie połączenie sieciowe musi być wyprowadzone na zewnątrz. Konstrukcja z wyznaczonym punktem przełamania umożliwia użycie modułu w pełnym lub połowicznym rozmiarze – maksymalna elastyczność przy minimalnej przestrzeni.
Karta sieciowa zgodna ze standardami IEEE 802.3, 802.3u i 802.3ab oferuje zaawansowane funkcje, takie jak kontrola przepływu, tagowanie VLAN, Quality of Service (QoS) i ramki Jumbo do 9K. Auto-MDI/MDI-X automatycznie wykrywa kable krosowane i proste – idealna do łatwej i bezbłędnej instalacji.
Szeroka kompatybilność z systemami operacyjnymi obejmuje Windows od ME wzwyż, różne warianty Windows Server, Linux z wbudowanym wsparciem Realtek oraz macOS od wersji 10.4.x. Zawartość opakowania obejmuje wszystkie niezbędne elementy do natychmiastowego uruchomienia: moduł RJ45, kabel połączeniowy, przewód LED, niskoprofilowy wspornik slotowy, płytę ze sterownikami oraz instrukcję w języku niemieckim i angielskim.

Standard Mini PCIe: PCIe v1.1 x1 linia
Konstrukcja: Mini PCIe w pełnym/połowicznym rozmiarze (dostępny punkt przełamania)
Port LAN: 1x RJ45 (przez zewnętrzny moduł RJ45)
Szybkość: 10/100/1000 Mb/s (automatyczna negocjacja)
Chipset: Realtek RTL8111F
Obsługiwane standardy Ethernet: IEEE 802.3 / 802.3u / 802.3ab
Kontrola przepływu: IEEE 802.3x (zapobiega utracie pakietów przy przeciążeniu)
VLAN: IEEE 802.1Q (segmentacja sieci przez tagowanie)
Priorytetyzacja: IEEE 802.1p (priorytetyzacja ruchu danych według ważności)
Ramki Jumbo: do 9K (efektywna transmisja dużych pakietów danych)
Auto-MDI/MDI-X: Automatyczne wykrywanie kabli prostych i krosowanych
Wymagania dotyczące kabli: CAT-5 lub wyższy
Obsługiwane systemy operacyjne: Windows ME / 98SE / 2000 / XP / Vista / 7 / 8 / 10 (32/64-bit), Windows Server 2003 / 2008 / 2012, Linux ze wsparciem Realtek, macOS od wersji 10.4.x

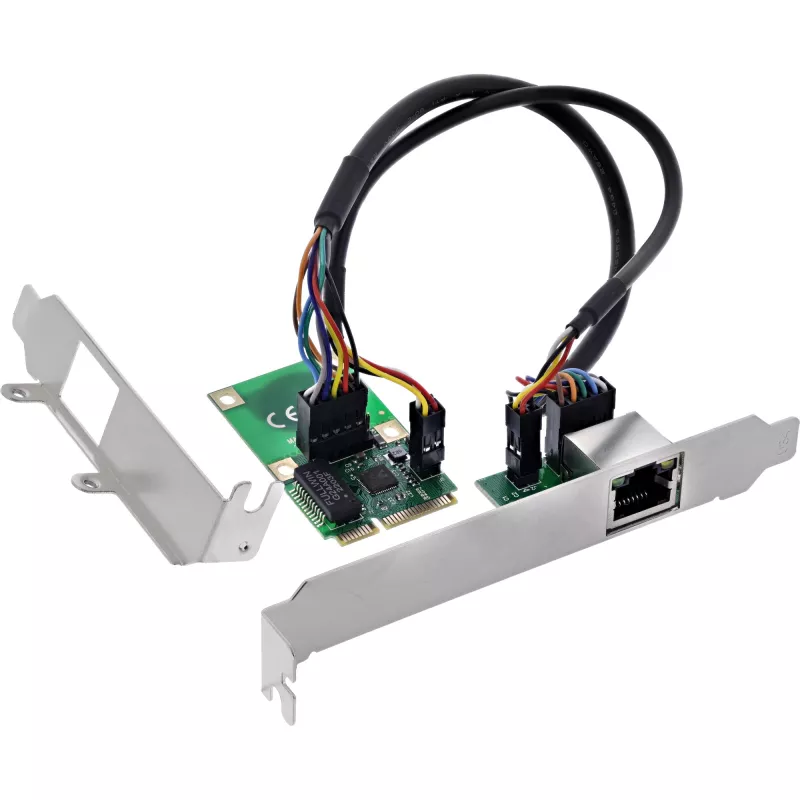

Zawartość opakowania: 1x karta sieciowa InLine Mini-PCIe Gigabit (moduł główny, możliwość użycia w pełnym/połowicznym rozmiarze), 1x moduł RJ45 z portem Gigabit LAN, 1x 10-pinowy kabel połączeniowy między modułem głównym a modułem RJ45, 1x 4-pinowy kabel LED, 1x niskoprofilowy wspornik slotowy do modułu RJ45, 1x płyta ze sterownikami, 1x instrukcja w języku niemieckim/angielskim

InLine 76622V. Wewnętrzna. Technologia łączności: Przewodowa, Interfejs hosta: PCI Express, Interfejs: Ethernet. Maksymalna szybkość transferu danych: 1000 Mbit/s

Sposób użycia

Zainstaluj kartę w slocie Mini-PCIe (PCIe x1). Jeśli wymaga tego miejsce, przełam kartę wzdłuż wyznaczonego punktu, aby zmienić rozmiar na połowiczy, i zamocuj niskoprofilowy wspornik do zewnętrznego modułu RJ45. Podłącz dostarczony 10-pinowy kabel między modułem głównym a zewnętrznym modułem RJ45 oraz kabel LED, jeśli potrzebne są diody stanu. Zainstaluj sterowniki z załączonej płyty lub pobierz najnowsze od producenta chipsetu, następnie podłącz kabel Ethernet CAT-5 lub lepszy do portu RJ45 i sprawdź łącze oraz szybkość w systemie operacyjnym.

Zalecenia

Używaj kabli CAT-5e lub CAT-6, aby zapewnić niezawodną wydajność Gigabit; włącz ustawienia VLAN i QoS w przełączniku sieciowym lub systemie operacyjnym, gdy wymagana jest segmentacja lub priorytetyzacja ruchu. W przypadku wdrożeń wbudowanych lub przemysłowych zabezpiecz zewnętrzny moduł RJ45 i kabel, aby uniknąć naprężeń złącza.
