InLine 92504A złącze przewodowe USB-A / blok zaciskowy, 5-pinowe czarne, zielone

Oszczędność czasu podczas instalacji: Szybkie okablowanie za pomocą zacisków śrubowych dla przewodów 16–26 AWG – przy użyciu śrubokręta płaskiego ≤ 2,5 mm.
Przejrzysty układ zacisków i niezawodny styk: 5-pinowe zaciski z dociskiem sprężynowym, wyraźnie oznaczone 1: –, 2: D+, 3: D–, 4: +, 5: S (ekran) – idealne do serwisu, testów i prototypowania.
Wszechstronne zastosowanie przemysłowe: Do szybkiego podłączania sygnałów USB 2.0 w konfiguracjach testowych, laboratoriach, podczas uruchamiania lub rozwiązywania problemów – bez konieczności lutowania.
Kompaktowa konstrukcja: Całkowita długość tylko ok. 50 mm; można go także oszczędnie integrować w ciasnych konfiguracjach lub listwach adapterowych.
Wysoka jakość sygnału:Rezystancja izolacji ≥ 10 MΩ przy 300 V DC oraz prąd znamionowy 0,7 A na pin zapewniają niezawodną transmisję sygnału – nawet przy ciągłym obciążeniu i w środowiskach przemysłowych.

Adapter bloku zaciskowego InLine® USB-A oferuje praktyczne rozwiązanie do przesyłania sygnałów USB 2.0 do 5-pinowego bloku zaciskowego bez lutowania lub połączeń kablowych. Typowe zastosowania można znaleźć w serwisie, konfiguracjach testowych, pracach rozwojowych lub prototypowaniu.

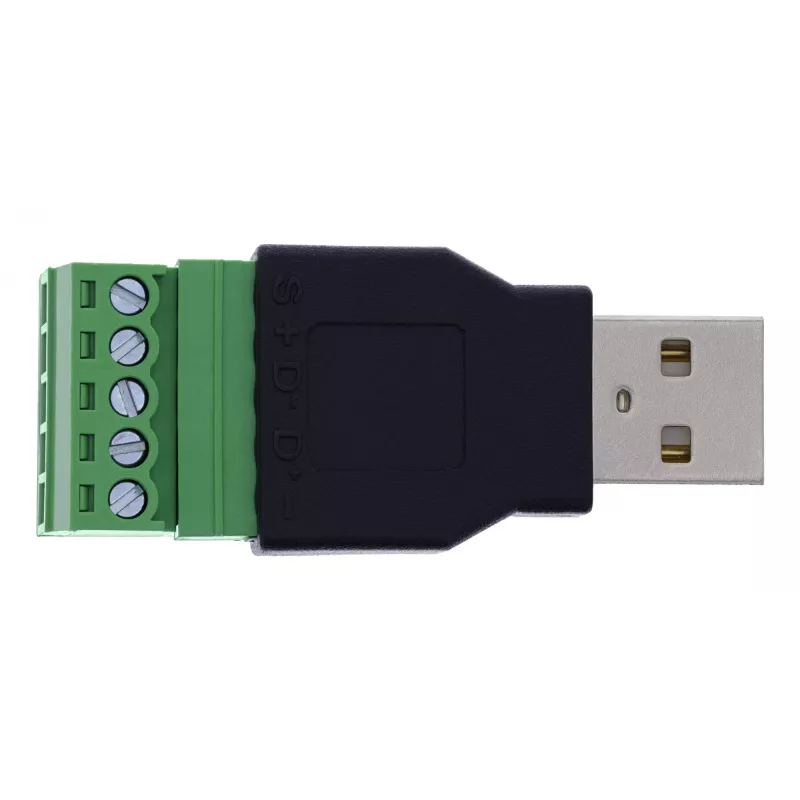

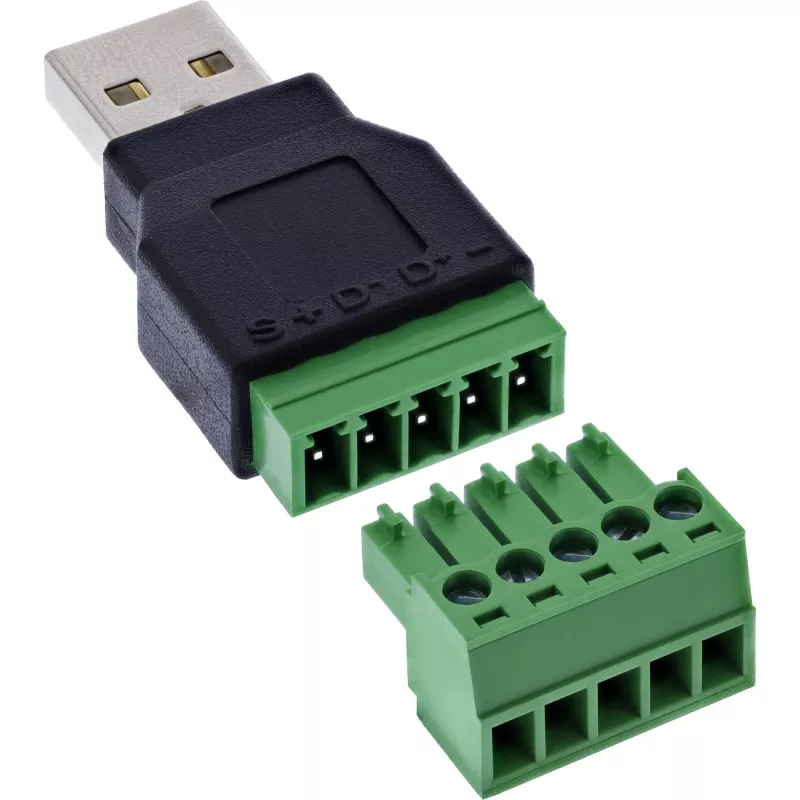

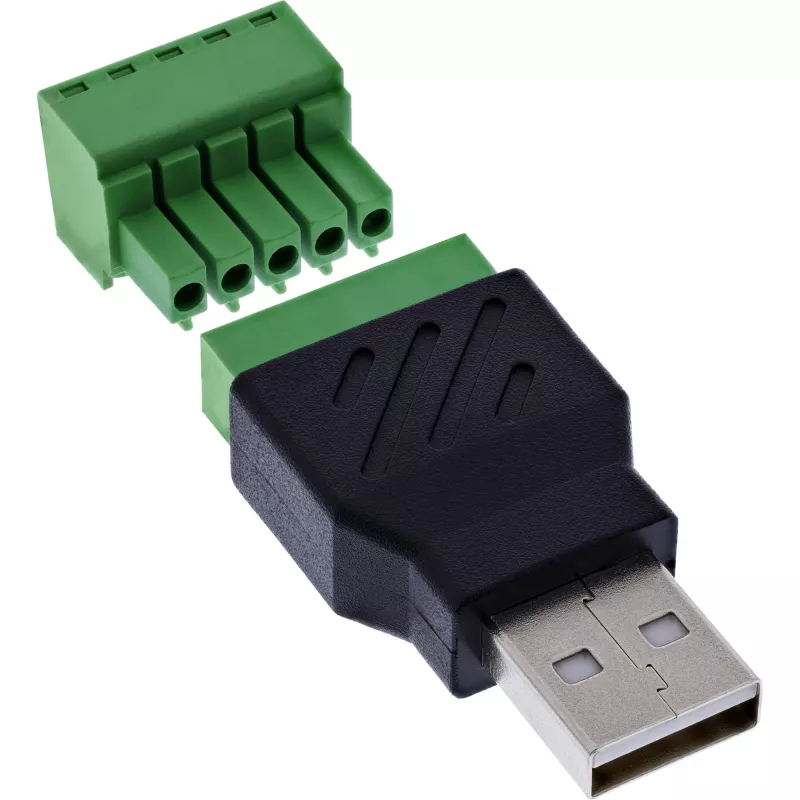

Złącze USB-A o standardowym rozmiarze jest bezpośrednio połączone z 5-pinowym zaciskiem śrubowym. Przejrzyste oznaczenia zacisków – 1: Masa (–), 2: D+, 3: D–, 4: Napięcie (+), 5: Ekran (S) – umożliwiają łatwe i niezawodne przyporządkowanie sygnałów. Połączenia zaciskowe o rastrze 5,0 mm obsługują pojedyncze przewody w zakresie 16–26 AWG.
Okablowanie wykonuje się za pomocą śrubokręta płaskiego. Dzięki kompaktowej obudowie adapter jest szczególnie oszczędny miejscowo – np. w sprzęcie testowym, mobilnych stanowiskach pomiarowych lub w laboratoriach.

Interfejs USB:USB-A 2.0, wtyczka
Liczba pinów / układ:5 zacisków / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Technologia połączeń:Zacisk śrubowy z dociskiem sprężynowym, podziałka 5,0 mm
Zakres połączeń:16–26 AWG
Obsługa:Za pomocą śrubokręta płaskiego ≤ 2,5 mm
Prąd znamionowy:0,7 A na pin
Napięcie pracy USB (VBUS):5 V DC
Napięcie testowe (rezystancja izolacji):300 V AC / 1 minuta
Rezystancja izolacji:≥ 10 MΩ przy 300 V DC
Temperatura pracy:–20 °C do +105 °C
Warstwa izolacyjna:Izolacja EVA na spodzie
Wymiary:ok. 50 × 21 × 14 mm (dł. × szer. × wys.)

InLine 92504A. Złącze(a): USB-A / blok zaciskowy, 5-pinowe, Kolor produktu: czarny, zielony, Rodzaj złącza: Męskie/Żeńskie. Certyfikaty zgodności: RoHS, znak TÜV. Wymiary (szer. x gł. x wys.): 21 x 50 x 14 mm, Waga: 11 g, Szerokość: 21 mm. Ilość w opakowaniu: 1 szt., Szerokość opakowania: 70 mm, Głębokość opakowania: 135 mm. Kraj pochodzenia: Tajwan

Jak używać

Wetknij wtyczkę USB‑A do gniazda USB‑A hosta lub urządzenia. Przygotuj i odizoluj pojedyncze przewody (16–26 AWG), włóż każdy przewód do pasującego, ponumerowanego zacisku (od 1 do 5) i dokręć śrubę za pomocą śrubokręta płaskiego (≤ 2,5 mm), aż będzie pewnie trzymał. Skorzystaj z przejrzystego oznaczenia zacisków, aby prawidłowo przyporządkować masę, D+, D–, VBUS i ekran. Adapter umożliwia szybkie podłączanie i odłączanie na potrzeby testów lub tymczasowych konfiguracji bez lutowania.

Zalecenia

Aby zapewnić niezawodne działanie przez długi czas, upewnij się, że przekrój przewodu mieści się w podanym zakresie 16–26 AWG, dokręć śruby, aby uzyskać pewny styk, unikaj wystawiania adaptera na temperatury spoza zakresu –20 °C do +105 °C i ogranicz prąd na pin do 0,7 A. Adapter przeznaczony jest głównie do sygnałów USB‑2.0 oraz zastosowań tymczasowych lub testowych, a nie do stałego zasilania prądem o wysokim natężeniu.
