InLine 92504B adapter USB-A / Listwa zaciskowa, 5-stykowa Czarny, Zielony

Oszczędność czasu podczas instalacji: Szybkie podłączanie przewodów za pomocą zacisków śrubowych dla 16–26 AWG – przy użyciu wkrętaka płaskiego ≤ 2,5 mm.
Przejrzyste przyporządkowanie zacisków i bezpieczny styk: 5-stykowe zaciski z płytką dociskową, wyraźnie oznaczone: 1: –, 2: D+, 3: D–, 4: +, 5: S (ekran) – idealne do serwisu, testów i prototypowania.
Wszechstronne zastosowanie przemysłowe: Do szybkiego łączenia sygnałów USB 2.0 w stanowiskach testowych, laboratoriach, podczas uruchamiania lub rozwiązywania problemów – bez potrzeby lutowania.
Kompaktowa konstrukcja: Całkowita długość tylko ok. 50 mm; można go również zintegrować w ciasnych zabudowach lub listwach adaptacyjnych, aby zaoszczędzić miejsce.
Wysoka jakość sygnału:Rezystancja izolacji ≥ 10 MΩ przy 300 V DC oraz prąd znamionowy 0,7 A na styk zapewniają niezawodną transmisję sygnału – nawet przy ciągłym obciążeniu i w środowisku przemysłowym.

Adapter InLine® USB-A na listwę zaciskową oferuje praktyczne rozwiązanie do przesyłania sygnałów USB 2.0 na 5-stykową listwę zaciskową bez lutowania lub połączenia kablowego. Typowe zastosowania można znaleźć w obszarach serwisu, stanowisk testowych, rozwoju lub prototypowania.

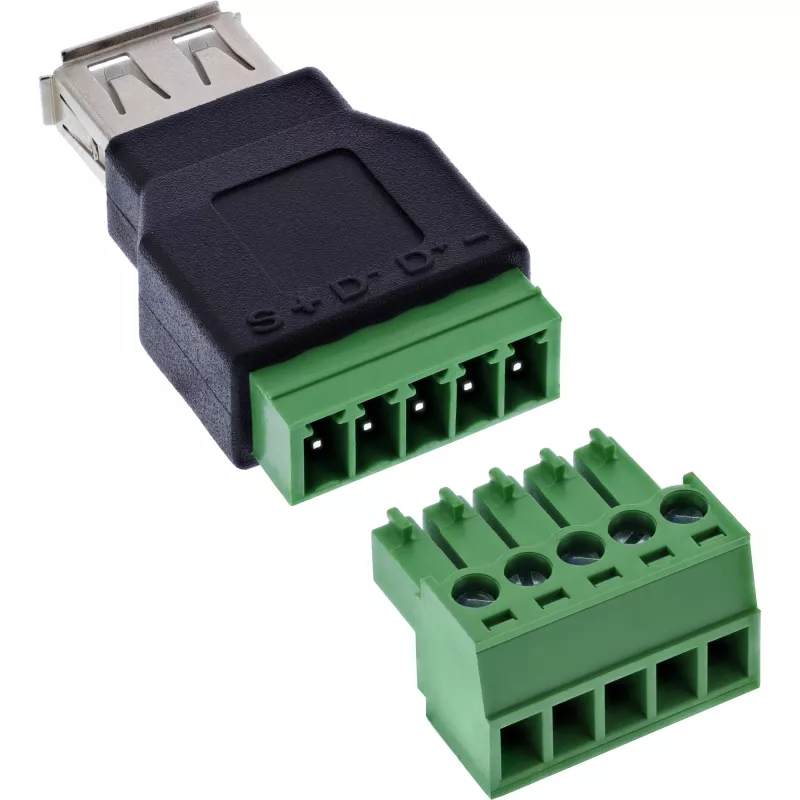

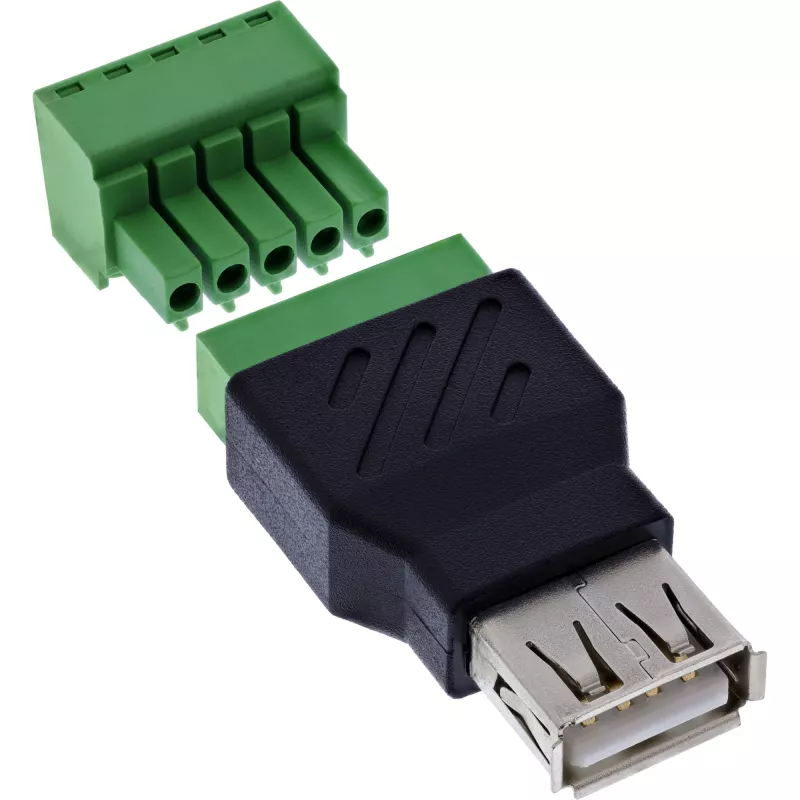

Gniazdo USB-A o standardowym rozmiarze jest bezpośrednio połączone z 5-stykową listwą zaciskową śrubową. Wyraźne oznaczenie zacisków – 1: Masa (–), 2: D+, 3: D–, 4: Napięcie (+), 5: Ekran (S) – umożliwia łatwe i niezawodne przyporządkowanie sygnałów. Połączenia zaciskowe o rastrze 5,0 mm obsługują pojedyncze żyły w zakresie 16–26 AWG.
Podłączanie odbywa się za pomocą wkrętaka płaskiego. Dzięki kompaktowej obudowie adapter jest szczególnie oszczędny pod względem miejsca – np. w sprzęcie testowym, mobilnych stacjach pomiarowych lub w laboratoriach.

Interfejs USB:USB-A 2.0, gniazdo
Liczba styków / przyporządkowanie:5 zacisków / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Technologia połączeń:Zacisk śrubowy z płytką dociskową, raster 5,0 mm
Zakres podłączania:16–26 AWG
Obsługa:Za pomocą wkrętaka płaskiego ≤ 2,5 mm
Prąd znamionowy:0,7 A na styk
Napięcie robocze USB (VBUS):5 V DC
Napięcie probiercze (rezystancja izolacji):300 V AC / 1 minuta
Rezystancja izolacji:≥ 10 MΩ @ 300 V DC
Temperatura pracy:–20 °C do +105 °C
Warstwa izolacyjna:Izolacja EVA od spodu
Wymiary:ok. 50 × 21 × 14 mm (dł. × szer. × wys.)

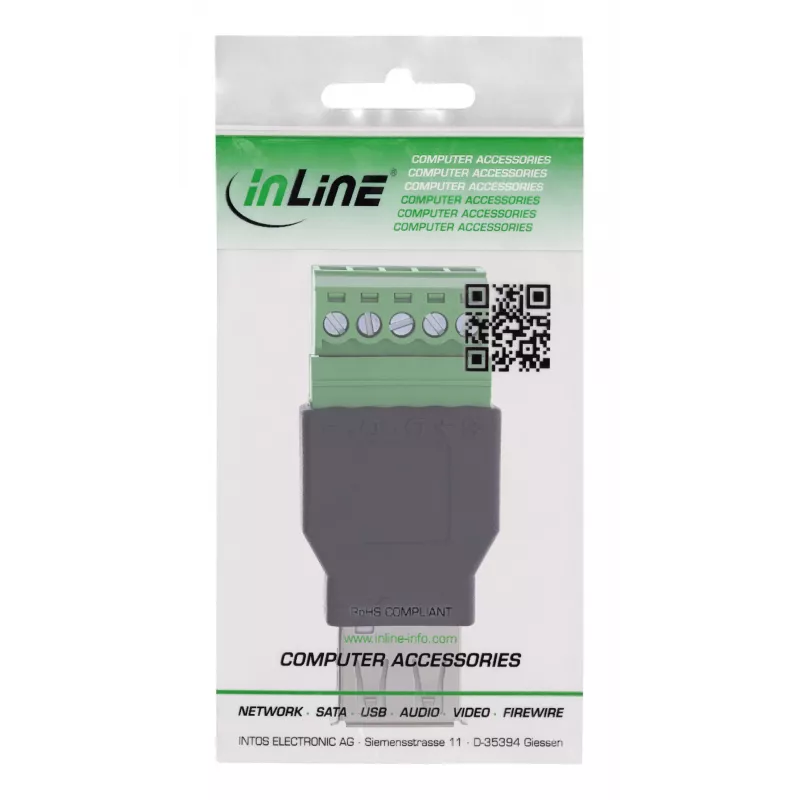

InLine 92504B. Złącze(a): USB-A / Listwa zaciskowa, 5-stykowa, Kolor produktu: Czarny, Zielony, Typ złącza: Żeńskie/Żeńskie. Certyfikaty zgodności: RoHS, znak TÜV. Wymiary (SxGxW): 21 x 50 x 14 mm, Waga: 11 g, Szerokość: 21 mm. Ilość w opakowaniu: 1 szt., Szerokość opakowania: 70 mm, Głębokość opakowania: 135 mm. Kraj pochodzenia: Tajwan

Sposób użycia

Włóż wtyk USB‑A do gniazda adaptera i podłącz pojedyncze żyły do wyraźnie oznaczonych zacisków śrubowych zgodnie z ich funkcją (masa, D+, D–, VBUS, ekran). Zdejmij izolację z końcówek przewodów na odpowiednią długość, włóż do zacisku i zabezpiecz za pomocą wkrętaka płaskiego (≤ 2,5 mm). Upewnij się, że przyporządkowanie styków jest prawidłowe przed podaniem zasilania lub sygnału, aby uniknąć uszkodzenia podłączonych urządzeń.

Zalecenia

Aby zapewnić niezawodne działanie, używaj przewodów w zakresie 16–26 AWG i dokręcaj śruby odpowiednim wkrętakiem płaskim. Unikaj narażania adaptera na warunki spoza określonego zakresu temperatur (–20 °C do +105 °C). W przypadku długotrwałych lub stałych instalacji okresowo sprawdzaj pewność styku, aby utrzymać integralność sygnału.
