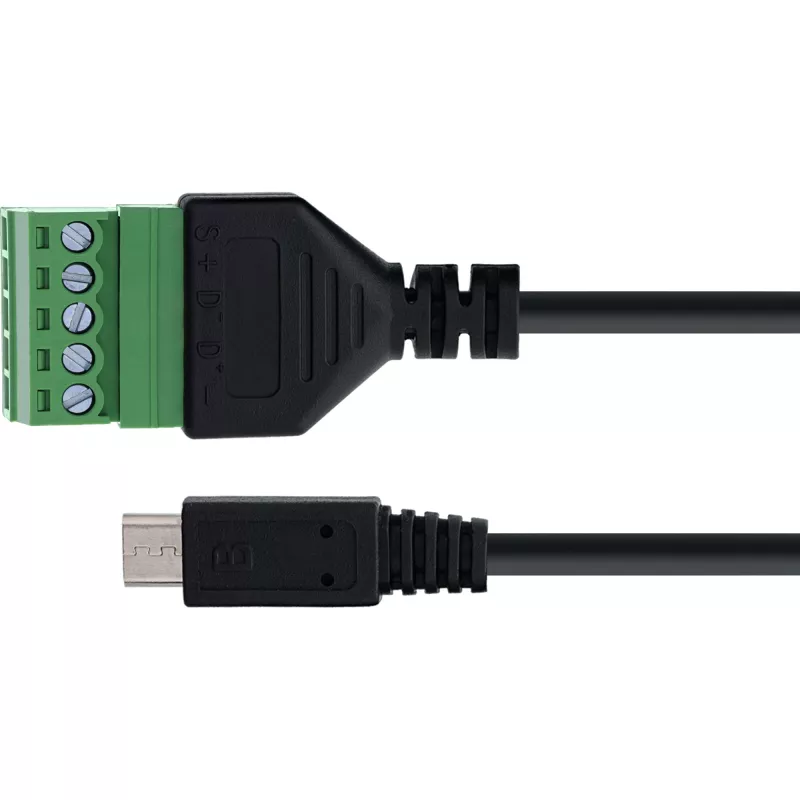

InLine 92504C złącze przewodowe Micro USB / Blok zaciskowy, 5-stykowe Czarny, Zielony

Oszczędność czasu podczas instalacji: Szybkie okablowanie za pomocą zacisków śrubowych dla 16–26 AWG – przy użyciu wkrętaka płaskiego ≤ 2,5 mm.
Zintegrowany kabel USB do elastycznych zastosowań: Przewód przyłączeniowy o długości 1 metra łączy systemy natychmiastowo – bez dodatkowych akcesoriów czy lutowania.
Przejrzyste oznaczenie zacisków i bezpieczny styk: 5-stykowe zaciski z płytką dociskową, wyraźnie oznaczone 1: –, 2: D+, 3: D–, 4: +, 5: S (ekran) – idealne do serwisu, testowania i prototypowania.
Wszechstronne zastosowanie w przemyśle:Do szybkiego podłączania sygnałów USB 2.0 w stanowiskach testowych, laboratoriach, podczas uruchamiania czy rozwiązywania problemów – bez lutowania.
Wysoka jakość sygnału:Rezystancja izolacji ≥ 10 MΩ przy 300 V DC oraz prąd znamionowy 0,7 A na styk zapewniają niezawodną transmisję sygnału – nawet przy ciągłym obciążeniu i w środowiskach przemysłowych.

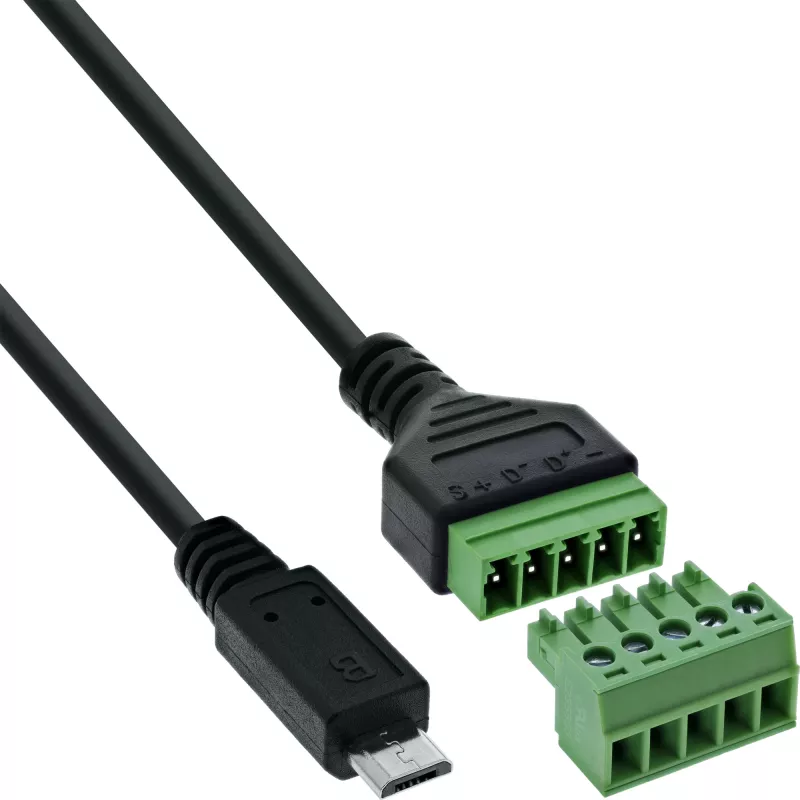

Adapter InLine® Micro USB 2.0 na blok zaciskowy z przewodem przyłączeniowym 5-żyłowym łączy zalety wtykowego złącza USB z elastycznością otwartego okablowania sygnałowego. Złącze micro USB jest bezpośrednio połączone z 5-stykowym zaciskiem śrubowym – idealne do stanowisk testowych, urządzeń diagnostycznych, systemów wbudowanych lub laboratoriów.
Zaciski są wyraźnie oznaczone (1: masa, 2: D+, 3: D–, 4: napięcie, 5: ekran) i umożliwiają przejrzyste i niezawodne przyporządkowanie sygnałów. Zakres podłączania 16–26 AWG jest obsługiwany przez zaciski śrubowe z płytką dociskową o rastrze 5,0 mm. Okablowanie odbywa się przy użyciu wkrętaka płaskiego ≤ 2,5 mm.
Zintegrowany przewód przyłączeniowy (1 m) zmniejsza nakład pracy związanej z okablowaniem i zwiększa mobilność – np. dla przenośnych urządzeń testowych, płytek rozwojowych lub połączeń maszynowych. Warstwa izolacyjna EVA zapewnia dodatkową ochronę podczas montażu na powierzchniach przewodzących.

Interfejs USB: Micro USB 2.0, wtyk
Długość kabla:ok. 1 m (PVC, na stałe zintegrowany)
Liczba styków / przyporządkowanie:5 zacisków / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Technologia podłączenia:Zacisk śrubowy z płytką dociskową, raster 5,0 mm
Zakres podłączania:16–26 AWG
Napęd:Wkrętakiem płaskim ≤ 2,5 mm
Prąd znamionowy: 0,7 A na styk
Napięcie robocze USB (VBUS):5 V DC
Napięcie probiercze (wytrzymałość izolacji):300 V AC / 1 minuta
Rezystancja izolacji:≥ 10 MΩ @ 300 V DC
Temperatura pracy:od –20 °C do +105 °C
Warstwa izolacyjna:izolacja EVA od spodu
Wymiary:Blok zaciskowy ok. 50 × 21,2 × 18,4 mm (dł. × szer. × wys.)

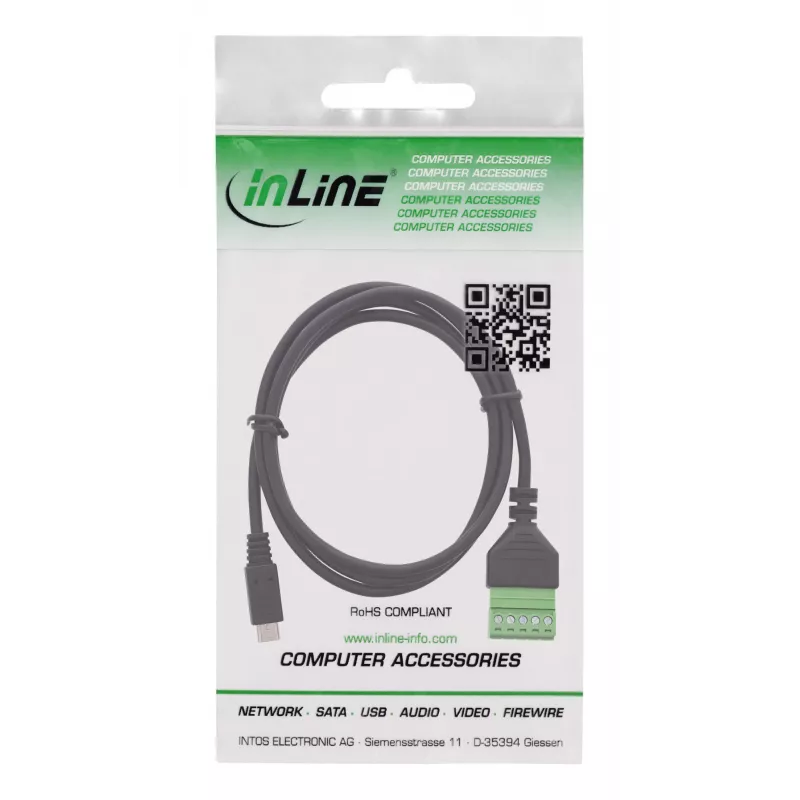

InLine 92504C. Złącze(a): Micro USB / Blok zaciskowy, 5-stykowe, Kolor produktu: Czarny, Zielony, Typ złącza: Męski/Żeński. Certyfikaty zgodności: RoHS, znak TÜV. Wymiary (SxGxW): 20 x 1000 x 11 mm, Waga: 31 g, Długość kabla: 1 m. Ilość w opakowaniu: 1 szt., Szerokość opakowania: 100 mm, Głębokość opakowania: 165 mm. Kraj pochodzenia: Tajwan

Sposób użycia

Podłącz wtyk micro USB do hosta lub urządzenia. Odizoluj końce przewodów w podanym zakresie 16–26 AWG, włóż je do odpowiednich oznaczonych pozycji zacisków (od 1 do 5) i zabezpiecz każdy przewód, dokręcając zacisk śrubowy wkrętakiem płaskim (≤ 2,5 mm). Upewnij się, że prowadzenie kabla i spód izolowany EVA nie stykają się z ostrymi krawędziami przewodzącymi. Trwale zintegrowany kabel eliminuje potrzebę stosowania dodatkowych złączy lub lutowania.

Zalecenia

Używaj adaptera do tymczasowych lub półstałych połączeń w środowiskach testowych, diagnostycznych lub prototypowych. W przypadku ciągłych zastosowań wysokoprądowych wybierz odpowiednie okablowanie USB i sprawdź, czy prąd 0,7 A na styk spełnia Twoje wymagania dotyczące zasilania. Unikaj wystawiania złącza i zacisków na działanie cieczy oraz sprawdzaj połączenia przed włączeniem zasilania.
