InLine 92504D złącze przewodowe Micro USB / Blok zaciskowy, 5-stykowe Czarny, Zielony

Oszczędność czasu podczas instalacji: Szybkie okablowanie za pomocą zacisków śrubowych dla 16–26 AWG – przy użyciu śrubokręta płaskiego ≤ 2,5 mm.
Zintegrowany kabel USB do elastycznych zastosowań: Kabel przyłączeniowy o długości 1 metra umożliwia natychmiastowe podłączanie systemów – bez dodatkowych akcesoriów i lutowania.
Czytelny opis zacisków i pewny styk: 5-stykowe zaciski z płytką dociskową, wyraźnie oznaczone: 1: –, 2: D+, 3: D–, 4: +, 5: S (ekran) – idealne do serwisu, testów i prototypowania.
Wszechstronne zastosowanie w przemyśle:Do szybkiego podłączania sygnałów USB 2.0 w stanowiskach testowych, laboratoriach, podczas uruchamiania lub rozwiązywania problemów – bez lutowania.
Wysoka jakość sygnału:Rezystancja izolacji ≥ 10 MΩ przy 300 V DC i prąd znamionowy 0,7 A na styk zapewniają niezawodną transmisję sygnału – nawet przy ciągłym obciążeniu i w środowiskach przemysłowych.

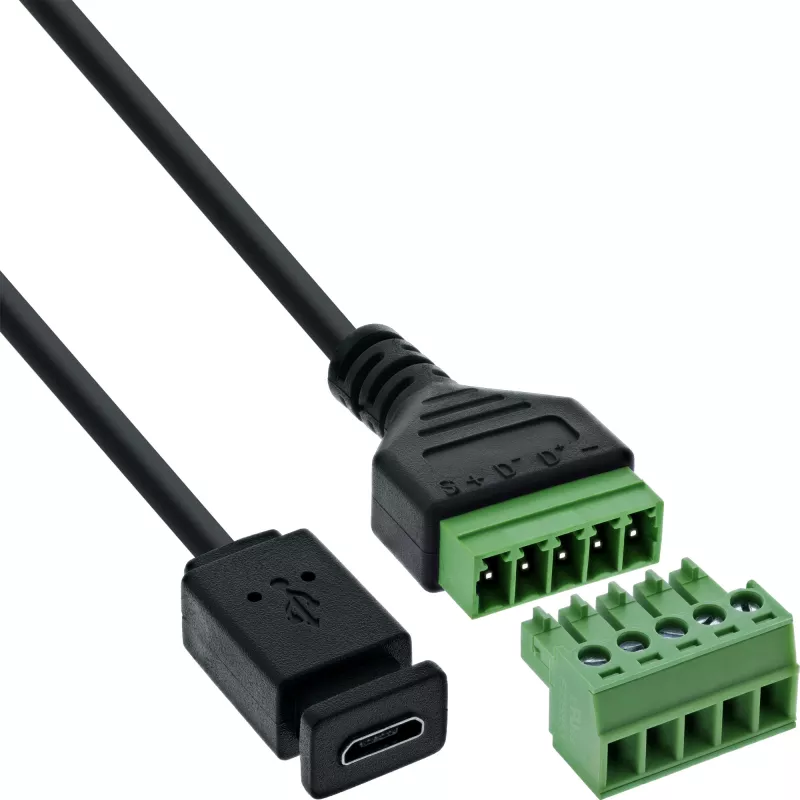

Adapter InLine® Micro USB 2.0 z listwą zaciskową i 5-żyłowym kablem łączy stabilność połączenia USB z elastycznością otwartego okablowania sygnałowego. Gniazdo mini USB jest na stałe połączone z 5-stykową listwą zacisków śrubowych – idealne do stanowisk testowych, urządzeń diagnostycznych lub systemów wbudowanych.
Zaciski śrubowe są wyraźnie oznaczone (1: masa, 2: D+, 3: D–, 4: napięcie, 5: ekran) i umożliwiają bezpieczne i jednoznaczne przyporządkowanie sygnałów. Połączenia zaciskowe o rastrze 5,0 mm obsługują przewody z zakresu 16–26 AWG. Okablowanie wykonuje się przy użyciu śrubokręta płaskiego ≤ 2,5 mm.
Zintegrowany kabel o długości 1 metra redukuje nakład pracy związany z okablowaniem i umożliwia natychmiastowe użycie – np. w systemach sterowania, układach testowych lub mobilnych stacjach testowych. Warstwa izolacyjna EVA na spodzie zapewnia dodatkową ochronę przy montażu na powierzchniach przewodzących.

Interfejs USB:Micro USB 2.0, gniazdo żeńskie
Długość kabla:ok. 1 m (PVC, trwale zintegrowany)
Liczba styków / opis:5 zacisków / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Technologia przyłączeniowa:Zacisk śrubowy z płytką dociskową, raster 5,0 mm
Zakres przyłączeniowy:16–26 AWG
Obsługa:Śrubokrętem płaskim ≤ 2,5 mm
Prąd znamionowy: 0,7 A na styk
Napięcie robocze USB (VBUS):5 V DC
Napięcie probiercze (rezystancja izolacji):300 V AC / 1 minuta
Rezystancja izolacji:≥ 10 MΩ @ 300 V DC
Temperatura pracy:–20 °C do +105 °C
Warstwa izolacyjna:Izolacja EVA na spodzie
Wymiary:Listwa zaciskowa ok. 50 × 21,2 × 18,4 mm (dł. × szer. × wys.)

InLine 92504D. Złącze(a): Micro USB / Blok zaciskowy, 5-stykowe, Kolor produktu: Czarny, Zielony, Rodzaj złącza: Żeńskie/Żeńskie. Certyfikaty zgodności: RoHS, znak TÜV. Wymiary (SxGxW): 20 x 1000 x 11 mm, Waga: 33 g, Długość kabla: 1 m. Ilość w opakowaniu: 1 szt., Szerokość opakowania: 100 mm, Głębokość opakowania: 165 mm. Kraj pochodzenia: Tajwan

Jak używać

Podłącz mini wtyk żeński USB 2.0 adaptera do odpowiedniego kabla lub urządzenia z wtykiem męskim. Odizoluj przewody na odpowiednią długość i włóż je do pasujących, oznaczonych zacisków śrubowych (1: masa, 2: D+, 3: D–, 4: VBUS, 5: ekran). Zamocuj każdy przewód płytką dociskową, używając śrubokręta płaskiego o szerokości ostrza ≤ 2,5 mm. Zamontuj adapter na nieprzewodzącej powierzchni lub użyj warstwy izolacyjnej EVA na spodzie, umieszczając go na powierzchniach przewodzących. Trwale zintegrowany kabel o długości 1 m umożliwia natychmiastowe podłączenie do systemów bez dodatkowego lutowania lub kabli akcesoryjnych.

Zalecenia

Używaj przewodów w zakresie 16–26 AWG i przestrzegaj prądu znamionowego 0,7 A na styk. Aby zachować integralność sygnału, skręcaj linie danych D+ i D– oraz unikaj prowadzenia linii zasilających i danych blisko siebie w środowiskach o wysokim poziomie zakłóceń. Nie przekraczaj napięcia roboczego USB 5 V DC i unikaj ekspozycji poza podany zakres temperatury pracy.
