InLine 92504E złącze przewodowe USB-C / blok zaciskowy, 5-pinowe czarne, zielone

Oszczędność czasu podczas instalacji: Szybkie okablowanie za pomocą zacisków śrubowych dla przewodów 16–26 AWG – obsługiwane narzędziowo płaskim śrubokrętem ≤ 2,5 mm.
Zintegrowany kabel USB do elastycznych zastosowań: Kabel przyłączeniowy o długości 1 metra umożliwia natychmiastowe podłączenie systemów – bez dodatkowych akcesoriów czy lutowania.
Przejrzysty opis zacisków i bezpieczny styk: 5-pinowe zaciski z płytką dociskową, wyraźnie oznaczone: 1: –, 2: D+, 3: D–, 4: +, 5: S (ekran) – idealne do serwisu, testów i prototypowania.
Wszechstronne zastosowanie w przemyśle:Do szybkiego podłączania sygnałów USB 2.0 w stanowiskach testowych, laboratoriach, podczas uruchamiania lub rozwiązywania problemów – bez lutowania.
Wysoka jakość sygnału:Rezystancja izolacji ≥ 10 MΩ przy 300 V DC i prąd znamionowy 0,7 A na pin zapewniają niezawodną transmisję sygnału – nawet przy ciągłym obciążeniu i w środowiskach przemysłowych.

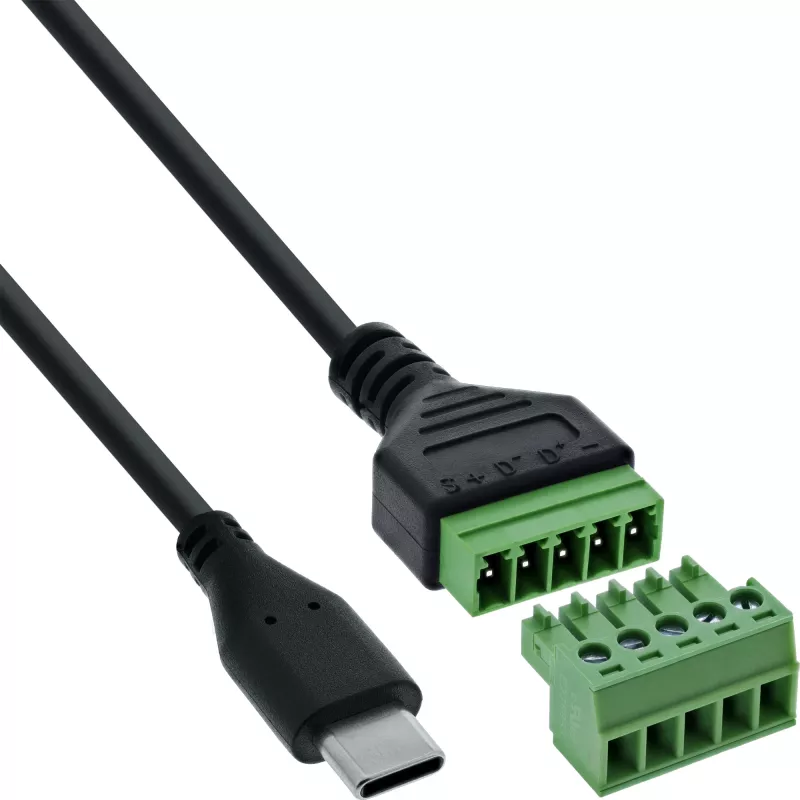

Adapter bloku zaciskowego USB‑C 2.0 InLine® z 5-żyłowym kablem przyłączeniowym łączy zalety nowoczesnego złącza USB‑C z elastycznością otwartego okablowania sygnałowego. Wtyk USB‑C jest trwale połączony z 5-pinowym blokiem zacisków śrubowych – idealny do stanowisk testowych, urządzeń diagnostycznych lub systemów wbudowanych.
Zaciski śrubowe są wyraźnie oznaczone (1: masa, 2: D+, 3: D–, 4: napięcie, 5: ekran) i umożliwiają bezpieczne i jednoznaczne przyporządkowanie sygnałów. Zaciski o rastrze 5,0 mm obsługują przewody w zakresie 16–26 AWG. Okablowanie wykonuje się narzędziowo za pomocą płaskiego śrubokręta ≤ 2,5 mm.
Zintegrowany kabel przyłączeniowy o długości 1 metra zmniejsza nakład pracy związany z okablowaniem i umożliwia natychmiastowe użycie – np. ze sterownikami, płytkami rozwojowymi lub mobilnymi systemami pomiarowymi. Warstwa izolacyjna EVA na spodzie zapewnia dodatkową ochronę podczas montażu na powierzchniach przewodzących.

Interfejs USB:USB‑C 2.0, wtyk
Długość kabla:ok. 1 m (PVC, trwale zintegrowany)
Liczba pinów / przyporządkowanie:5 zacisków / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Technologia połączenia:Zacisk śrubowy z płytką dociskową, rastrze 5,0 mm
Zakres podłączania:16–26 AWG
Obsługa:Za pomocą płaskiego śrubokręta ≤ 2,5 mm
Prąd znamionowy: 0,7 A na pin
Napięcie robocze USB (VBUS):5 V DC
Napięcie próbne (rezystancja izolacji):300 V AC / 1 minuta
Rezystancja izolacji:≥ 10 MΩ przy 300 V DC
Temperatura pracy:–20 °C do +105 °C
Warstwa izolacyjna:izolacja EVA na spodzie
Wymiary:Blok zaciskowy ok. 50 × 21,2 × 18,4 mm (dł. × szer. × wys.)

InLine 92504E. Złącze(a): USB-C / blok zaciskowy, 5-pinowe, Kolor produktu: czarny, zielony, Rodzaj złącza: męski/żeński. Certyfikaty zgodności: RoHS, znak TÜV. Wymiary (SxGxW): 21 x 1000 x 11 mm, Waga: 31 g, Długość kabla: 1 m. Ilość w opakowaniu: 1 szt., Szerokość opakowania: 100 mm, Głębokość opakowania: 165 mm. Kraj pochodzenia: Tajwan

Sposób użycia

Włóż wtyk USB‑C do gniazda hosta lub urządzenia. Zdejmij izolację i przygotuj końce przewodów w obsługiwanym zakresie 16–26 AWG, następnie poluzuj zaciski śrubowe płaskim śrubokrętem (≤ 2,5 mm), włóż przewody do wyraźnie oznaczonych pozycji (1: – / 2: D+ / 3: D– / 4: + / 5: S) i dokręć śruby, aby zamocować przewody pod płytkami dociskowymi. Zamontuj blok zaciskowy na nieprzewodzącej powierzchni lub użyj izolacyjnego spodu EVA przy umieszczaniu na powierzchniach przewodzących. Przed podaniem zasilania sprawdź poprawność okablowania i upewnij się, że przestrzegane są ograniczenia dotyczące prądu znamionowego i napięcia USB VBUS (5 V DC).

Zalecenia

Używaj adaptera do tymczasowych połączeń, testów i prototypowania tam, gdzie wymagany jest otwarty dostęp do linii sygnałowych USB‑C. Upewnij się, że przekroje przewodów i moment dokręcania śrub są odpowiednie dla przewodów 16–26 AWG i nie przekraczaj wartości znamionowej 0,7 A na pin. W przypadku instalacji stałych rozważ dedykowane rozwiązanie złącza, jeśli wymagane jest odciążenie mechaniczne.
