InLine 92504F złącze przewodowe USB-C / listwa zaciskowa, 5-pinowe, czarne, zielone

Oszczędność czasu podczas instalacji: Szybkie okablowanie za pomocą zacisków śrubowych dla przewodów 16–26 AWG – przy użyciu płaskiego śrubokręta ≤ 2,5 mm.
Zintegrowany kabel USB do elastycznych zastosowań: Kabel przyłączeniowy o długości 1 metra umożliwia natychmiastowe połączenie systemów – bez dodatkowych akcesoriów ani lutowania.
Przejrzyste oznaczenie zacisków i pewny styk: 5-pinowe zaciski z dociskiem płytkowym, wyraźnie oznaczone 1: –, 2: D+, 3: D–, 4: +, 5: S (ekran) – idealne do serwisu, testów i prototypowania.
Wszechstronne zastosowanie w przemyśle:Do szybkiego łączenia sygnałów USB 2.0 w układach testowych, laboratoriach, podczas uruchamiania lub rozwiązywania problemów – bez lutowania.
Wysoka jakość sygnału:Rezystancja izolacji ≥ 10 MΩ przy 300 V DC oraz prąd znamionowy 0,7 A na pin zapewniają niezawodną transmisję sygnału – nawet przy ciągłym obciążeniu i w środowisku przemysłowym.

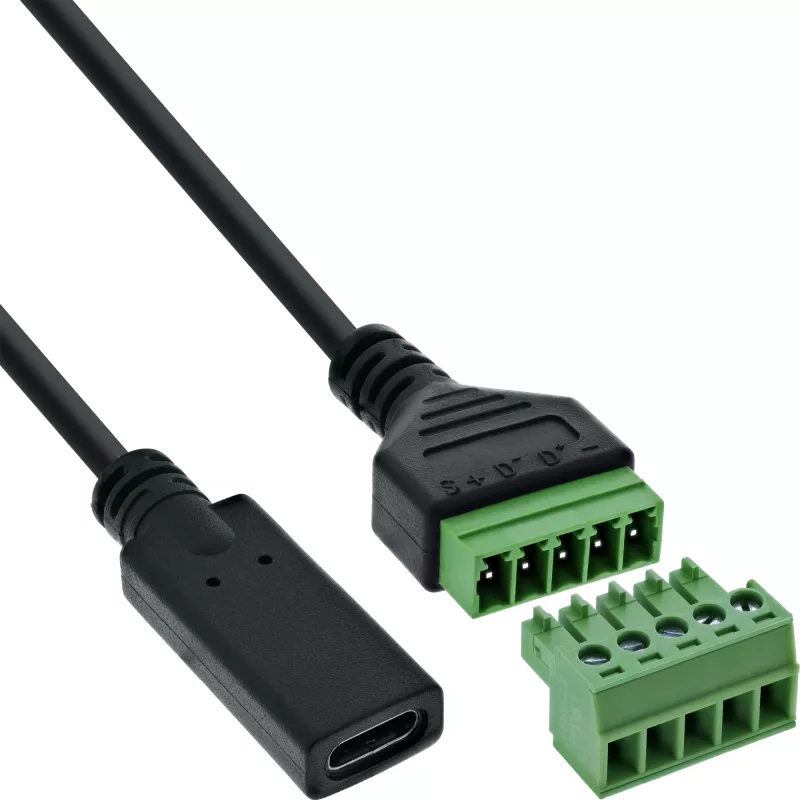

Adapter InLine® USB‑C 2.0 z listwą zaciskową i 5-żyłowym kablem łączy zalety nowoczesnego złącza USB‑C z elastycznością otwartego okablowania sygnałowego. Gniazdo USB‑C jest na stałe połączone z 5-pinową listwą zaciskową śrubową – idealne do stanowisk testowych, urządzeń diagnostycznych czy systemów wbudowanych.
Zaciski są wyraźnie oznaczone (1: masa, 2: D+, 3: D–, 4: napięcie, 5: ekran) i umożliwiają bezpieczne oraz bezbłędne przyporządkowanie sygnałów. Połączenia zaciskowe o rastrze 5,0 mm obsługują przewody w zakresie 16–26 AWG. Okablowanie wykonuje się przy użyciu płaskiego śrubokręta ≤ 2,5 mm.
Trwale zintegrowany kabel o długości 1 metra zmniejsza nakład pracy związany z okablowaniem i zapewnia natychmiastową gotowość do pracy – np. w systemach sterowania, płytkach deweloperskich czy mobilnych stanowiskach testowych. Warstwa izolacyjna z EVA na spodzie zapewnia dodatkową ochronę przy montażu na powierzchniach przewodzących.

Interfejs USB:USB‑C 2.0, gniazdo
Długość kabla:ok. 1 m (PVC, trwale zintegrowany)
Liczba pinów / przyporządkowanie:5 zacisków / 1: – / 2: D+ / 3: D– / 4: + / 5: S
Technologia połączeń:Zacisk śrubowy z dociskiem płytkowym, raster 5,0 mm
Zakres podłączania:16–26 AWG
Obsługa:Przy użyciu płaskiego śrubokręta ≤ 2,5 mm
Prąd znamionowy: 0,7 A na pin
Napięcie robocze USB (VBUS):5 V DC
Napięcie probiercze (wytrzymałość dielektryczna):300 V AC / 1 minuta
Rezystancja izolacji:≥ 10 MΩ @ 300 V DC
Temperatura pracy:–20 °C do +105 °C
Warstwa izolacyjna:Izolacja EVA na spodzie
Wymiary:Listwa zaciskowa ok. 50 × 21,2 × 18,4 mm (dł. × szer. × wys.)

InLine 92504F. Złącze(a): USB-C / listwa zaciskowa, 5-pinowe, Kolor produktu: Czarny, Zielony, Rodzaj złącza: Żeńskie/Żeńskie. Certyfikaty zgodności: RoHS, TÜV mark. Wymiary (SxGxW): 22 x 1000 x 12 mm, Waga: 33 g, Długość kabla: 1 m. Ilość w opakowaniu: 1 szt., Szerokość opakowania: 100 mm, Głębokość opakowania: 165 mm. Kraj pochodzenia: Tajwan

Jak używać

Odizoluj końce przewodów na odpowiednią długość dla zacisków śrubowych o rastrze 5,0 mm i włóż przewody sygnałów 1 do 5 zgodnie z oznaczeniami zacisków (1: masa, 2: D+, 3: D–, 4: VBUS, 5: ekran). Dokręć śruby docisku płytkowego płaskim śrubokrętem ≤ 2,5 mm, aż będą pewne. Podłącz wtyczkę lub urządzenie USB‑C do gniazda USB‑C; trwale zintegrowany kabel o długości 1 m zapewnia następnie połączenia przewodowe do systemu. Podczas montażu na powierzchniach przewodzących upewnij się, że warstwa izolacji EVA jest skierowana w stronę powierzchni, aby zapobiec zwarciu.

Zalecenia

Używaj izolowanych, ocynowanych lub zakończonych tulejkami przewodów w zakresie 16–26 AWG i nie przekraczaj prądu znamionowego 0,7 A na pin. Aby zapewnić długoterminową niezawodność w środowiskach przemysłowych, podczas uruchamiania sprawdź prawidłowe dokręcenie zacisków i utrzymuj zintegrowany kabel bez naprężeń.
