InLine 92504J adapter przewodowy 3,5 mm wtyk jack TRRS 4-pin / listwa zaciskowa 4 zaciski Czarny, Zielony

Oszczędność czasu podczas instalacji:Szybkie okablowanie za pomocą zacisków śrubowych dla przewodów 18–26 AWG – przy użyciu płaskiego śrubokręta o szerokości ostrza ≤ 2,5 mm.
Precyzyjne łączenie sygnałów audio/mikrofonu: 4-pinowe złącze jack 3,5 mm z przypisaną listwą zaciskową (L, R, V, +) – idealne do kabli audio, zestawów słuchawkowych lub sterowniczych w prototypowaniu i środowiskach testowych.
Boczna listwa zaciskowa do instalacji oszczędzającej miejsce: Kompaktowe rozwiązanie połączeniowe z przylegającą listwą zaciskową – idealne do wąskich paneli adapterów lub ciasnych środowisk testowych.
Wszechstronne zastosowania przemysłowe: Do przetwarzania sygnałów, inżynierii sterowania, interfejsów multimedialnych lub laboratoriów rozwojowych z integracją analogowego audio.
Wysoka jakość sygnału:Rezystancja izolacji ≥ 10 MΩ przy 300 V DC i prąd znamionowy do 1 A – niezawodne i odpowiednie do pracy ciągłej w warunkach przemysłowych.

Adapter InLine® z wtykiem jack 3,5 mm 4-pin na listwę zaciskową oferuje łatwy sposób podłączania analogowych sygnałów audio i mikrofonu bez lutowania. Wtyk jack 3,5 mm (TRRS) jest bezpośrednio połączony z 4-pinową listwą zaciskową śrubową. Połączenia są wyraźnie oznaczone: L (lewy), R (prawy), V (mikrofon/napięcie), + (wspólna masa lub ekranowanie) – idealne do rozdzielania sygnałów w zastosowaniach zestawów słuchawkowych lub złączy combo.
Zaciski śrubowe o rastrze 5,0 mm obsługują przewody w zakresie 18–26 AWG. Okablowanie odbywa się za pomocą płaskiego śrubokręta o szerokości ostrza ≤ 2,5 mm. Kompaktowa konstrukcja umożliwia zastosowanie w ograniczonych przestrzeniach instalacyjnych, np. w układach testowych, laboratoriach rozwojowych lub interfejsach audio. Warstwa izolacyjna EVA zapewnia ochronę przy montażu na powierzchniach przewodzących.

Złącze jack:Wtyk jack TRRS 3,5 mm (4-pin, lewy/prawy/mikrofon/masa)
Liczba biegunów / układ zacisków:4 zaciski / L, R, V, +
Technologia połączenia:Zacisk śrubowy z płytką dociskową, raster 5,0 mm
Zakres podłączenia:18–26 AWG
Obsługa:Za pomocą płaskiego śrubokręta ≤ 2,5 mm
Prąd znamionowy:1,0 A na pin
Maks. napięcie robocze:100 V między sygnałami
Rezystancja izolacji:≥ 10 MΩ @ 300 V DC
Maks. rezystancja styków:5 omów
Temperatura pracy:–10 °C do +70 °C
Warstwa izolacyjna:Izolacja EVA na spodzie

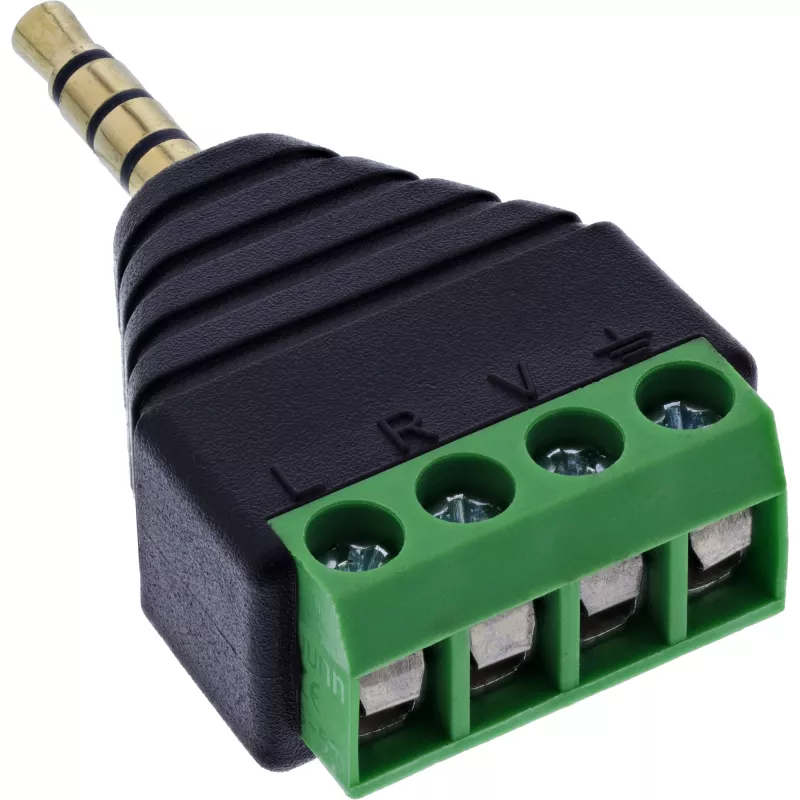

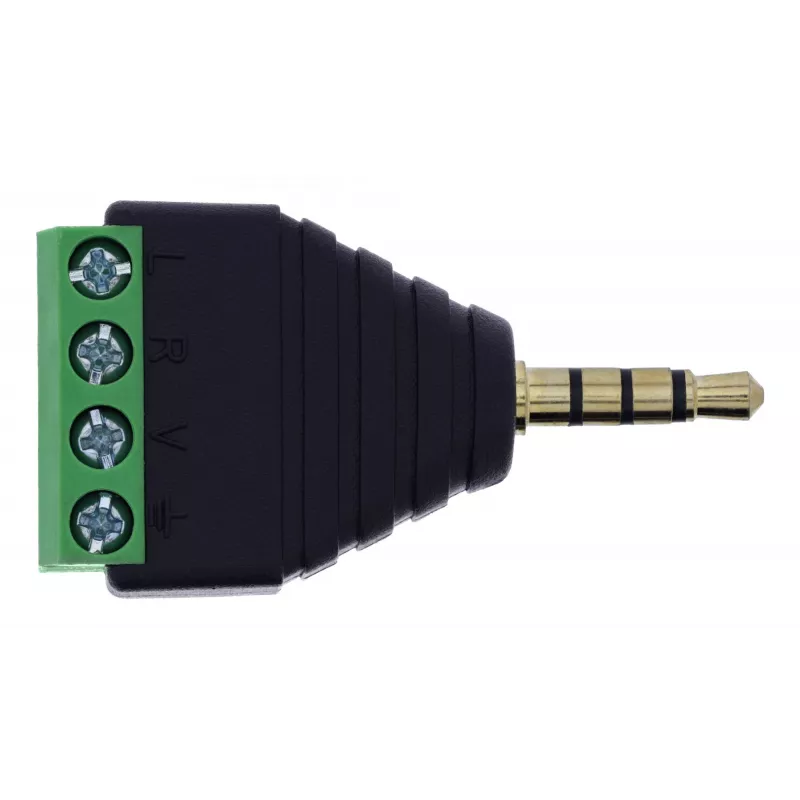

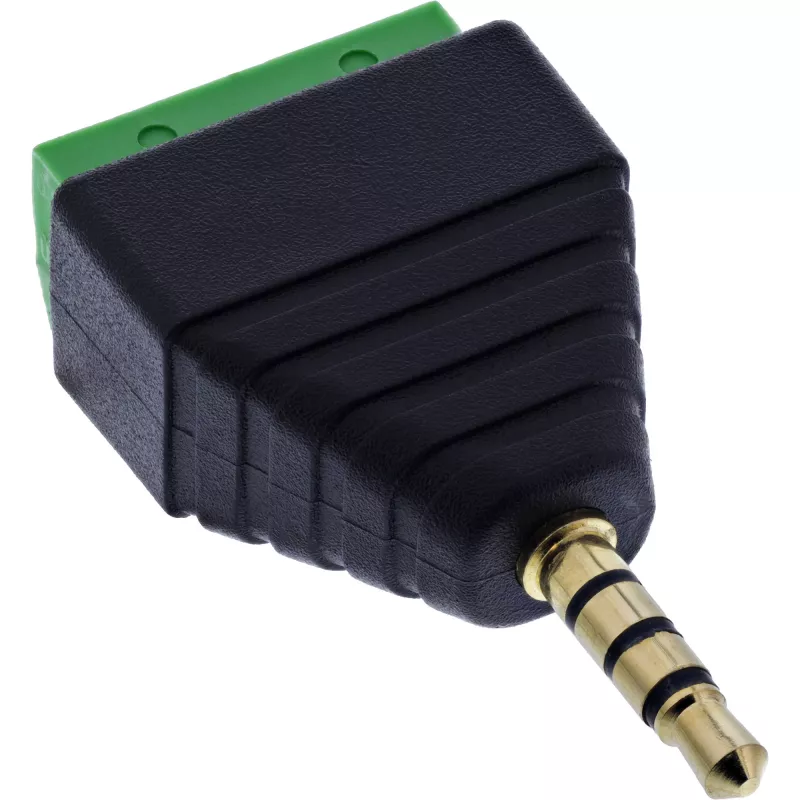

InLine 92504J. Złącze(a): 3,5 mm wtyk jack TRRS 4-pin / listwa zaciskowa 4 zaciski, Kolor produktu: Czarny, Zielony, Rodzaj złącza: Męski/Żeński. Certyfikaty zgodności: RoHS, znak TÜV. Wymiary (SxGxW): 23 x 44 x 14 mm, Waga: 10 g, Szerokość: 23 mm. Ilość w opakowaniu: 1 szt., Objętość opakowania: 100 cm³, Rodzaj opakowania: Torebka foliowa. Kraj pochodzenia: Tajwan

Jak używać

Włóż wtyk TRRS 3,5 mm do gniazda adaptera i przygotuj przewody w zakresie 18–26 AWG. Poluzuj zaciski śrubowe za pomocą płaskiego śrubokręta (szerokość ostrza ≤ 2,5 mm), włóż odizolowane końce przewodów do odpowiednich oznaczonych zacisków (L, R, V, +) i dokręć śruby, aby zamocować przewody. Sprawdź połączenia i upewnij się, że adapter jest zamontowany na nieprzewodzącej powierzchni lub powierzchni chronionej izolacją EVA, aby uniknąć zwarć. Podczas użytkowania przestrzegaj granicznych wartości prądu znamionowego i napięcia roboczego.

Zalecenia

Dla niezawodnej długotrwałej pracy należy używać skręcanych lub litych przewodów miedzianych w podanym zakresie AWG, nie przekraczać 1,0 A na pin i utrzymywać temperaturę pracy w zakresie od –10 °C do +70 °C. W przypadku instalacji w ciasnych lub metalowych obudowach należy upewnić się, że warstwa izolacyjna EVA jest nienaruszona i prawidłowo umieszczona, aby zapobiec kontaktowi z powierzchniami przewodzącymi.
