InLine 92504M złącze przewodowe jack 6,35 mm 2-stykowy TS / listwa zaciskowa 2 zaciski Czarny, Zielony

Oszczędność czasu podczas instalacji: Szybkie okablowanie za pomocą zacisków śrubowych dla przewodów 18–26 AWG – przy użyciu wkrętaka płaskiego ≤ 2,5 mm.
Niezawodne połączenie audio mono: Wtyk jack 6,35 mm (TS) z wyraźnie oznaczonymi zaciskami (sygnał/masa) – idealny do techniki audio, konfiguracji testowych lub linii sterujących.
Boczna listwa zaciskowa do kompaktowej instalacji: Sąsiadujące zaciski w rastrze 5,0 mm umożliwiają oszczędzającą miejsce integrację – np. w szafach rack audio lub środowiskach testowych.
Wszechstronne zastosowanie w przemyśle: Do okablowania sygnałów analogowych w aplikacjach audio, urządzeniach sterujących, laboratoriach rozwojowych lub systemach pomiarowych.
Wysoka jakość sygnału: Rezystancja izolacji ≥ 10 MΩ przy 300 V DC oraz prąd znamionowy do 1 A na styk zapewniają stabilną i niezawodną transmisję sygnału w środowiskach przemysłowych.

Wtyk InLine® jack 6,35 mm (TS, mono) na listwie zaciskowej umożliwia szybkie i bezlutowe podłączanie sygnałów analogowych. Idealny do sygnałów audio, linii sterujących lub konfiguracji testowych, adapter ten oferuje łatwy sposób nawiązania styku – bez lutowania.

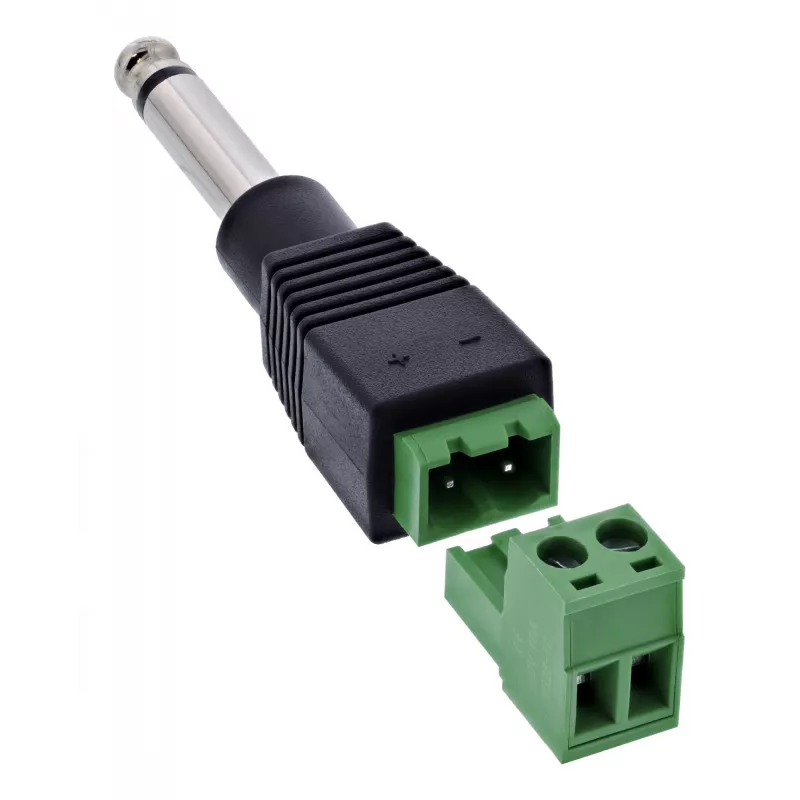

2-biegunowa listwa zaciskowa śrubowa jest wyraźnie oznaczona: +(sygnał), –(masa). Obsługuje przewody w zakresie 18–26 AWG i umożliwia podłączanie przy użyciu wkrętaka płaskiego ≤ 2,5 mm. Wytrzymała obudowa z warstwą izolacyjną EVA zapewnia niezawodną ochronę przy montażu na powierzchni przewodzącej.
Dzięki kompaktowej konstrukcji adapter nadaje się również do zastosowań o ograniczonej przestrzeni – np. w szafach rack audio, systemach testowych lub projektach wbudowanych.

Złącze jack: Wtyk jack TS 6,35 mm (2-stykowy, mono)
Liczba styków / przyporządkowanie zacisków: 2 zaciski / + (sygnał), – (masa)
Technologia połączenia: Zacisk śrubowy z płytką dociskową, raster 5,0 mm
Zakres podłączania: 18–26 AWG
Obsługa: Wkrętakiem płaskim ≤ 2,5 mm
Prąd znamionowy: 1,0 A na styk
Maks. napięcie robocze: 100 V między dwoma sygnałami
Rezystancja izolacji: ≥ 10 MΩ @ 300 V DC
Maks. rezystancja przewodu: 5 omów
Temperatura robocza: –10 °C do +70 °C
Warstwa izolacyjna: Izolacja EVA na spodzie

InLine 92504M. Złącze(a): jack 6,35 mm 2-stykowy TS / listwa zaciskowa 2 zaciski, Kolor produktu: Czarny, Zielony, Typ złącza: Męskie/Żeńskie. Certyfikaty zgodności: RoHS, znak TÜV. Wymiary (SxGxW): 16 x 80 x 16 mm, Waga: 14 g, Szerokość: 16 mm. Ilość w opakowaniu: 1 szt., Objętość opakowania: 100 cm³, Rodzaj opakowania: Poliworek. Kraj pochodzenia: Tajwan

Sposób użycia

Odizoluj przewód na odpowiednią długość, włóż drut do pasującego zacisku śrubowego (przestrzegaj + = sygnał, – = masa) i dokręć śrubę za pomocą wkrętaka płaskiego (maksymalna szerokość ostrza 2,5 mm), aż przewód zostanie solidnie zamocowany. Włóż wtyk jack TS 6,35 mm do odpowiedniego gniazda mono. Zamocuj adapter w żądanym miejscu, upewniając się, że warstwa izolacyjna EVA jest skierowana do powierzchni przewodzącej.

Zalecenia

Aby uzyskać najlepszą wydajność, używaj przewodów miedzianych w podanym zakresie 18–26 AWG, unikaj nadmiernego dokręcania śrub zaciskowych i utrzymuj temperaturę roboczą w zakresie od –10 °C do +70 °C. Nie przekraczaj prądu znamionowego 1,0 A na styk i zapewnij prawidłową polaryzację przy podłączaniu sygnału i masy.
