InLine 92504O złącze przewodu IDC 10 / Listwa zaciskowa 5 zacisków Zielony, Jasnoszary

Oszczędność czasu podczas instalacji:5-pinowa listwa zaciskowa śrubowa z płytką dociskową umożliwia szybkie, narzędziowe podłączanie przewodów – dla przewodów w zakresie 16–26 AWG.
Znormalizowany interfejs IDC z czytelnym przypisaniem pinów: Gniazdo 10-pinowe (2×5) zapewnia czystą separację sygnałów – idealne do strukturalnego okablowania w zastosowaniach testowych, sterowniczych i laboratoryjnych.
Oszczędne przestrzennie rozwiązanie PCB z logicznym układem:Kompaktowa konstrukcja na stabilnej płytce PCB do bezpośredniej integracji w obudowach, panelach adapterowych lub środowiskach testowych.
Elastyczne zastosowanie w przemyśle:Nadaje się do uruchamiania, projektów wbudowanych, dystrybucji sygnałów lub linii sterowniczych w systemach cyfrowych.
Wysoka jakość sygnału:Przetestowana rezystancja izolacji do 300 V AC, prąd znamionowy 1 A na pin i 100% testowanie zwarciowe dla długoterminowego bezpieczeństwa pracy.

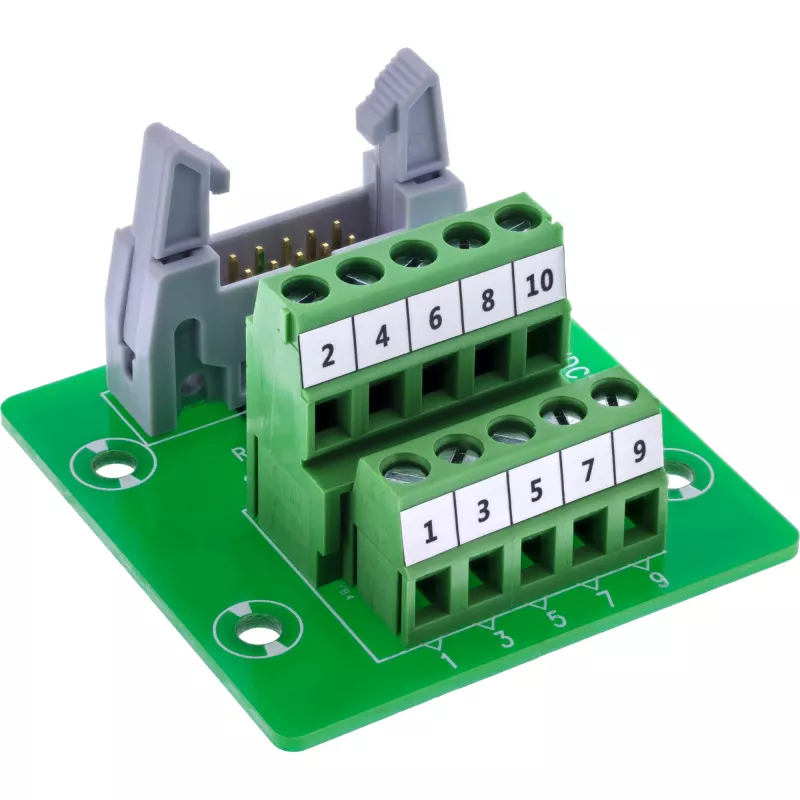

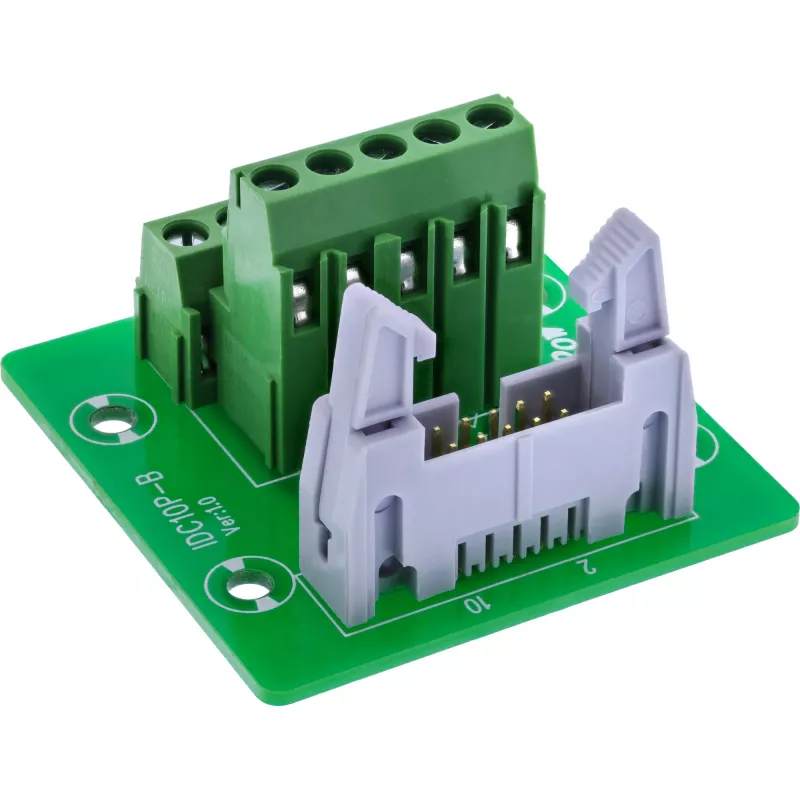

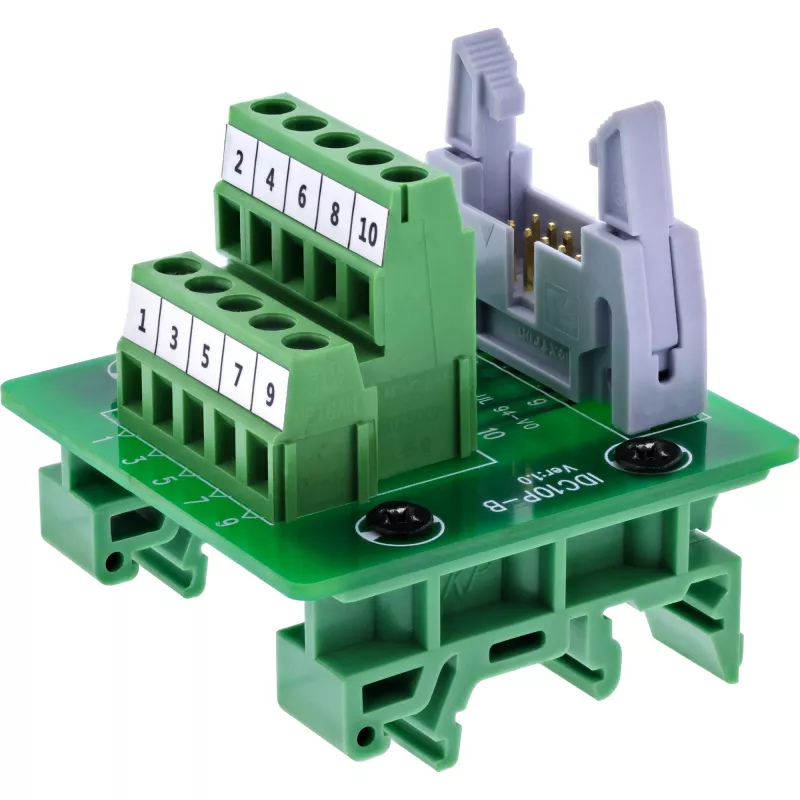

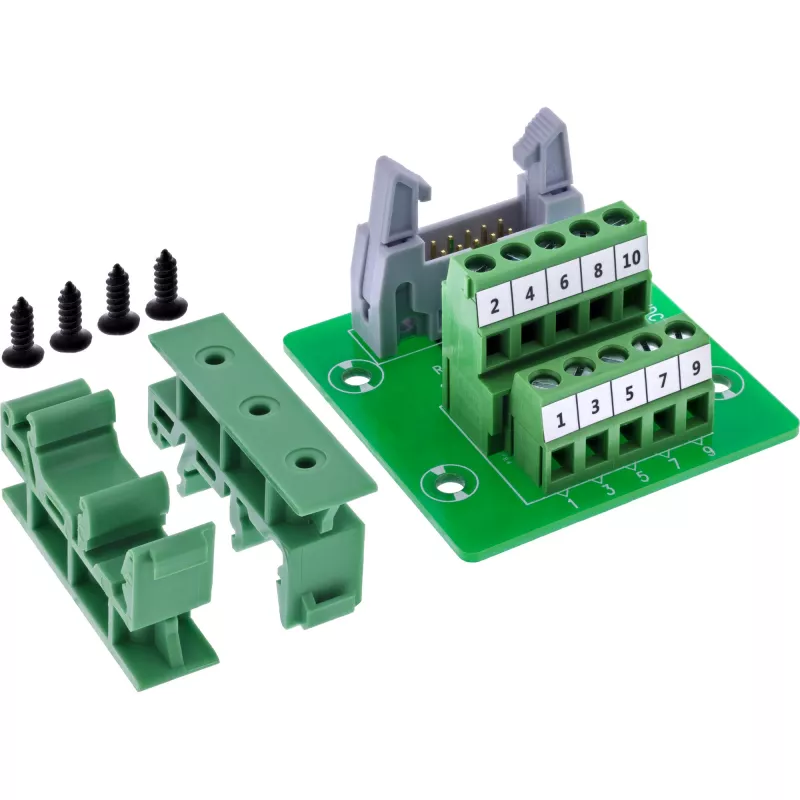

Adapter InLine® IDC-10 na listwę zaciskową z 5-pinową śrubową listwą zaciskową oferuje kompaktowe rozwiązanie do podłączania sygnałów cyfrowych, linii zasilających lub połączeń sterowniczych — bez lutowania. Połączenie gniazda IDC (2×5) i dostępnej z boku listwy zaciskowej jest zamontowane na solidnej płytce drukowanej i zoptymalizowane do środowisk przemysłowych.
Zaciski śrubowe (odstęp 5,0 mm) są czytelnie oznaczone i obsługują przewody giętkie w zakresie 16–26 AWG. Podłączanie narzędziowe odbywa się za pomocą wkrętaka płaskiego ≤ 2,5 mm. Warstwa izolacyjna EVA zapewnia ochronę podczas instalacji na powierzchniach przewodzących. Dzięki 100% testowaniu zwarciowemu i wysokim wartościom izolacji adapter idealnie nadaje się do systemów testowych, urządzeń sterowniczych lub aplikacji wbudowanych.

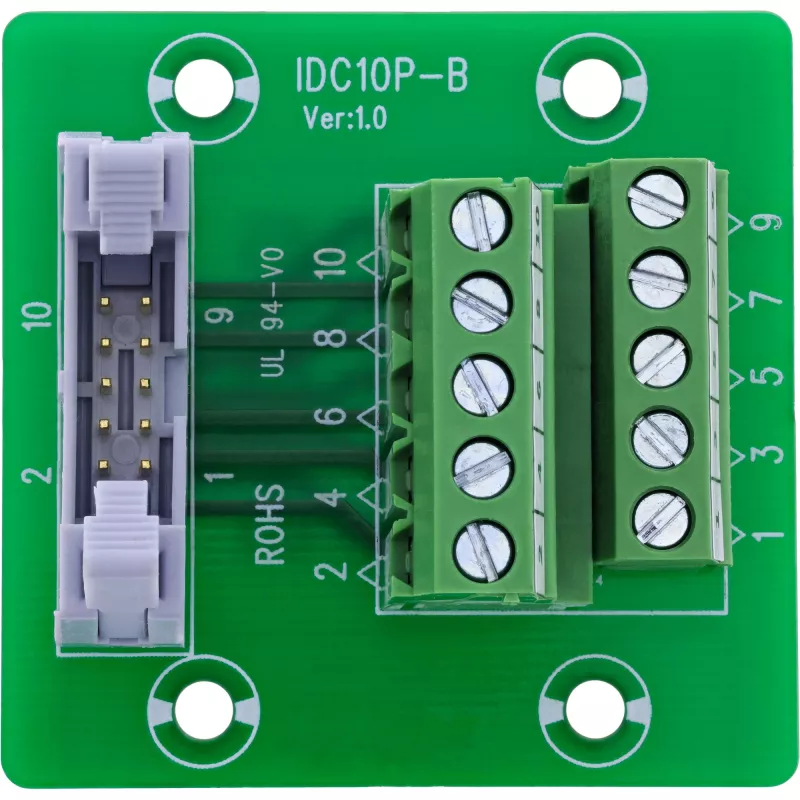

Interfejs IDC:10-pinowe gniazdo IDC (2×5), odstęp 2,54 mm
Śrubowa listwa zaciskowa:5 zacisków, odstęp 5,0 mm, z płytką dociskową
Przypisanie sygnałów:GND (masa), D0 do D3 (cyfrowe linie sygnałowe, przydzielane w zależności od aplikacji)
Zakres podłączenia:16–26 AWG
Obsługa:Wkrętak płaski ≤ 2,5 mm
Prąd znamionowy:1,0 A na pin
Maks. napięcie robocze:100 V między dwoma sygnałami
Rezystancja izolacji:≥ 10 MΩ @ 300 V DC
Maks. rezystancja przewodu:5 omów
Temperatura pracy:–10 °C do +70 °C
Warstwa izolacyjna:Izolacja EVA na spodzie
Wymiary:ok. 51 × 50 × 29 mm (dł. × szer. × wys.)

InLine 92504O. Złącza: IDC 10 / Listwa zaciskowa 5 zacisków, Kolor produktu: Zielony, Jasnoszary, Typ złącza: Żeńskie/Żeńskie. Certyfikaty zgodności: RoHS, Znak TÜV. Wymiary (Szer. x Gł. x Wys.): 50 x 51 x 29 mm, Waga: 30 g, Szerokość: 50 mm. Ilość w opakowaniu: 1 szt., Objętość opakowania: 100 cm³, Typ opakowania: Torebka foliowa. Kraj pochodzenia: Tajwan

Sposób użycia

Włóż współpracujące złącze 10-pinowe do gniazda IDC (2×5) i zamocuj adapter wewnątrz obudowy lub panelu zgodnie z potrzebą. Odizoluj i włóż przewody giętkie (16–26 AWG) do odpowiednich zacisków śrubowych, upewniając się, że przypisanie GND i linii sygnałowych jest prawidłowe. Dokręć śruby płytki dociskowej za pomocą wkrętaka płaskiego do 2,5 mm. Izolacja EVA na spodzie umożliwia bezpieczne umieszczenie na nieizolowanych powierzchniach.

Zalecenia

Aby zapewnić niezawodną długoterminową pracę, przed włączeniem zasilania sprawdź prawidłowość przypisania sygnałów, unikaj przekraczania 1 A na pin lub 100 V między sygnałami i regularnie sprawdzaj dokręcenie śrub zaciskowych w instalacjach narażonych na wibracje.
