InLine 92505A złącze przewodowe RJ45 8P8C / Listwa zaciskowa 9 zacisków Zielony

Oszczędność czasu podczas instalacji:Śrubowa listwa zaciskowa dla 8 przewodów plus ekran umożliwia szybkie okablowanie – przy użyciu płaskiego śrubokręta ≤ 2,5 mm, odpowiednia dla 16–26 AWG.
Zintegrowany interfejs RJ45 do okablowania strukturalnego: Standaryzowane gniazdo RJ45 (8P8C) umożliwia bezpośrednie połączenie z komponentami sieciowymi – idealne do prac serwisowych lub w środowiskach testowych.
Oszczędzający miejsce montaż na szynie DIN:Obudowa została zaprojektowana do szybkiego montażu na szynach DIN – szczególnie odpowiednia do instalacji strukturalnych w szafach sterowniczych.
Wszechstronne zastosowanie w przemyśle:Do zastosowań w diagnostyce sieci, komunikacji maszynowej, prototypowaniu, technice sterowania lub systemach wbudowanych.
Wysoka jakość sygnału:Rezystancja izolacji ≥ 10 MΩ przy 300 V DC oraz prąd znamionowy 1,0 A na pin zapewniają niezawodną i bezpieczną transmisję danych – nawet przy ciągłym obciążeniu w środowiskach przemysłowych.

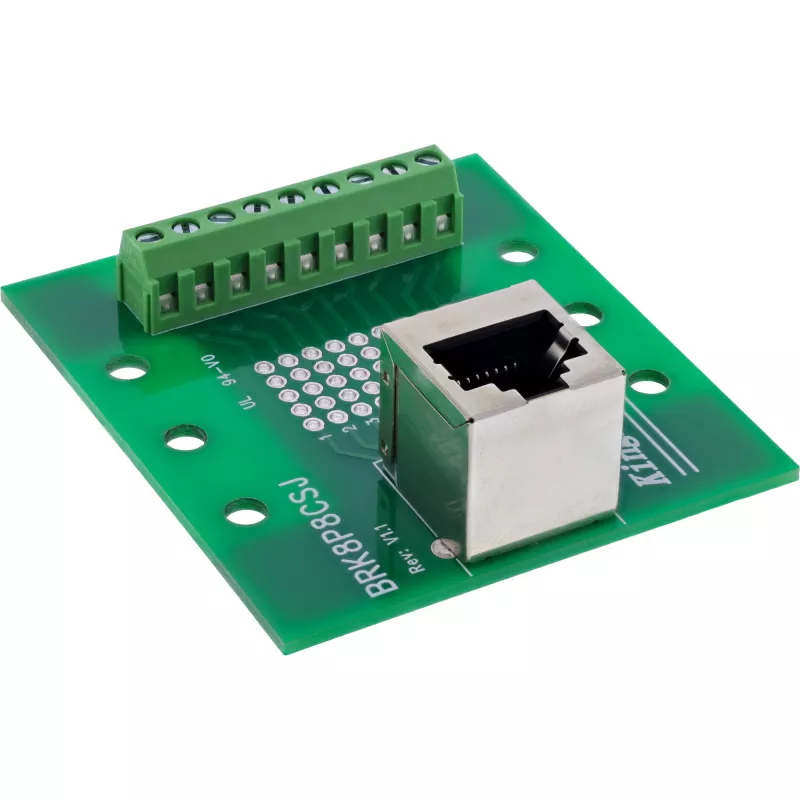

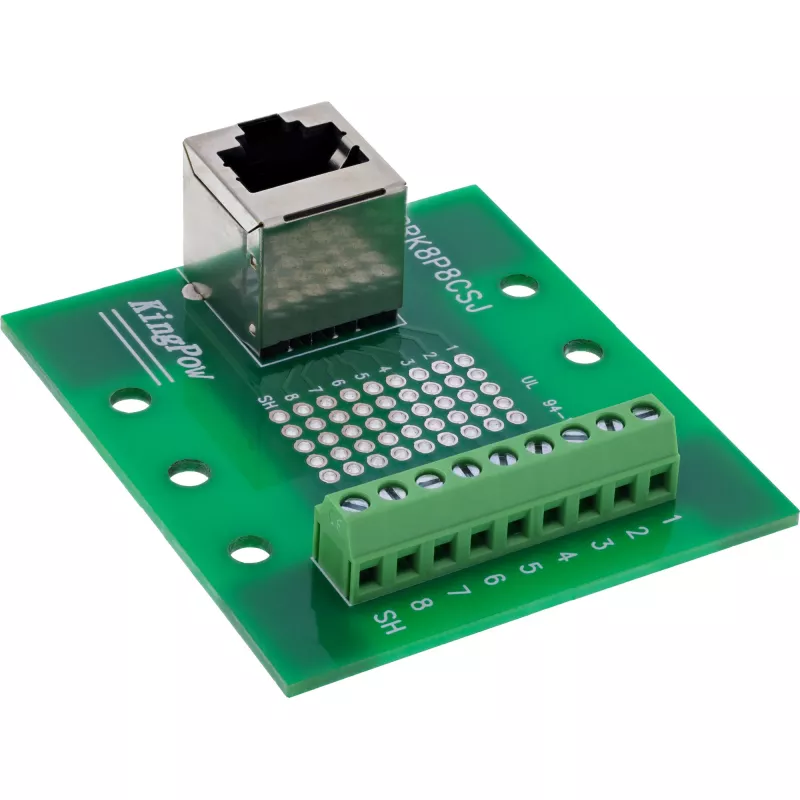

Listwa zaciskowa InLine® RJ45 z gniazdem skierowanym do góry i boczną śrubową listwą zaciskową została opracowana do profesjonalnego zastosowania w szafach sterowniczych lub laboratoriach. 8-pinowe gniazdo RJ45 (8P8C) jest trwale zintegrowane z obudową i łączy się bezpośrednio z wewnętrzną listwą zaciskową.
Osiem przewodów i dodatkowy styk ekranu można szybko i przejrzyście podłączyć za pomocą dostępnych z boku zacisków śrubowych. Zaciski obsługują przewody linkowe w zakresie 16–26 AWG i można je niezawodnie połączyć za pomocą płaskiego śrubokręta ≤ 2,5 mm.

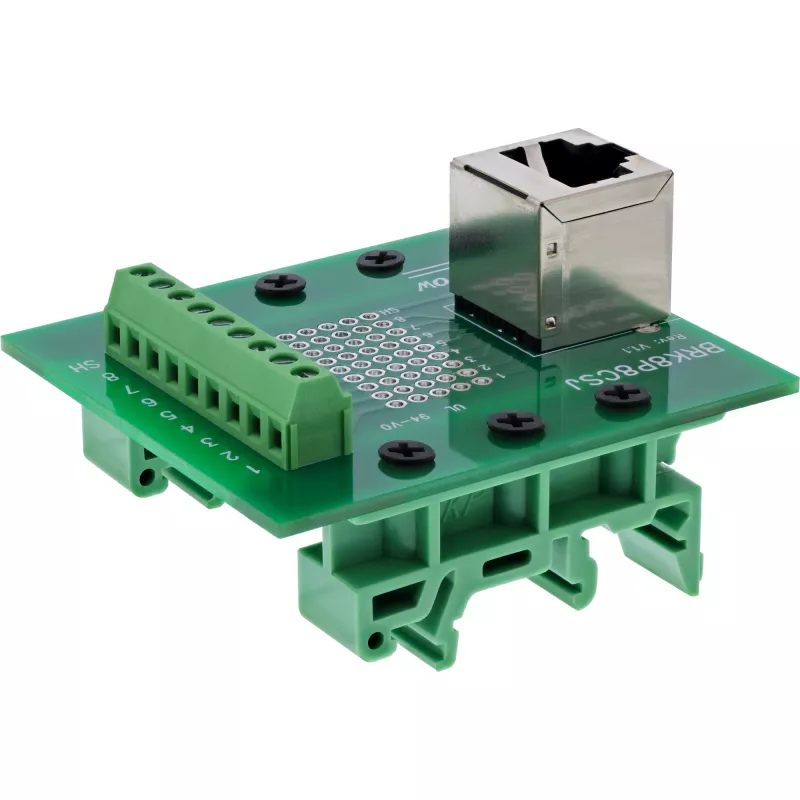

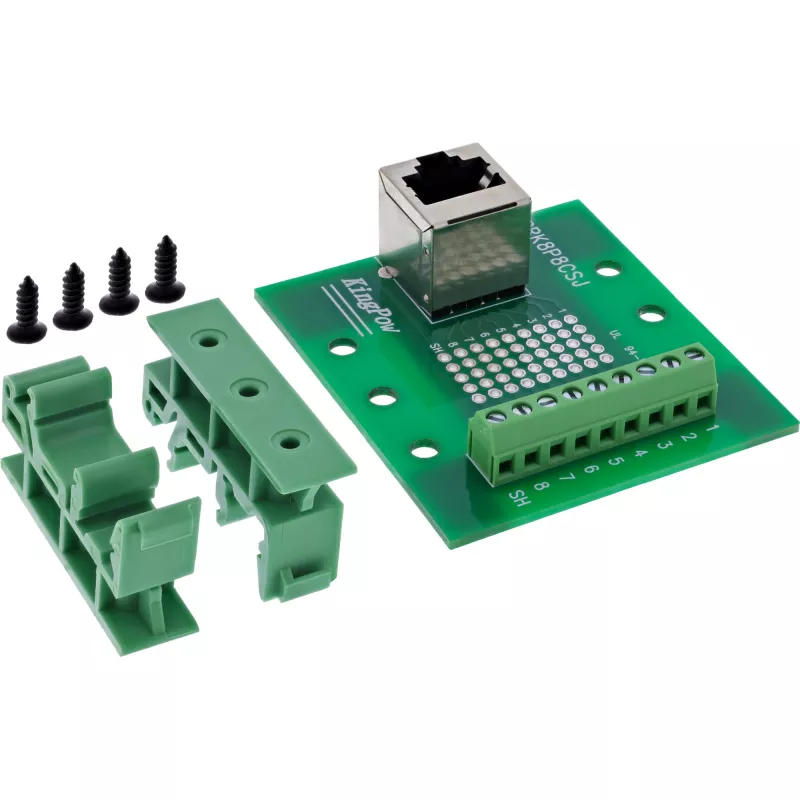

Wstępnie zmontowany uchwyt do montażu na szynie DIN jest idealny do instalacji strukturalnych i zestawów testowych. W 100% przetestowany pod kątem zwarć i błędów okablowania.

Interfejs RJ45:Gniazdo 8P8C (skierowane do góry)
Śrubowa listwa zaciskowa:9 zacisków (8 sygnałów + ekran), raster 5,0 mm, z płytką dociskową
Zakres podłączania:16–26 AWG
Obsługa:Płaskim śrubokrętem ≤ 2,5 mm
Prąd znamionowy:1,0 A na pin
Maks. napięcie robocze:100 V między dwoma sygnałami
Rezystancja izolacji:≥ 10 MΩ @ 300 V DC
Temperatura pracy:–20 °C do +70 °C
Warstwa izolacyjna:Izolacja EVA od spodu
Montaż:Przygotowany do szyny DIN TS35
Wymiary:ok. 60 × 54 × 20 mm (S × W × G)

InLine 92505A. Złącze(a): RJ45 8P8C / Listwa zaciskowa 9 zacisków, Kolor produktu: Zielony, Płeć złącza: Żeńskie/Żeńskie. Certyfikaty zgodności: RoHS, znak TÜV. Wymiary (SxGxW): 54 x 60 x 20 mm, Waga: 21 g, Szerokość: 54 mm. Ilość w opakowaniu: 1 szt., Objętość opakowania: 100 cm³. Kraj pochodzenia: Tajwan

Jak używać

Zamontuj InLine 92505A na szynie DIN TS35 w szafie sterowniczej lub stojaku testowym. Włóż wtyk RJ45 do skierowanego do góry gniazda 8P8C, aby połączyć się ze standardowymi urządzeniami sieciowymi. W przypadku połączeń przewodowych zdejmij izolację i przygotuj przewody linkowe (16–26 AWG), umieść przewody w odpowiednich zaciskach śrubowych (osiem styków sygnałowych plus ekran) i zabezpiecz je za pomocą płaskiego śrubokręta o szerokości ostrza odpowiedniej dla ≤ 2,5 mm. Sprawdź połączenia i podłącz zasilanie dopiero po sprawdzeniu poprawności okablowania.

Zalecenia

Używaj adaptera głównie do prac serwisowych, testowania i tymczasowych zmian okablowania. Upewnij się, że przekroje przewodów mieszczą się w określonym zakresie 16–26 AWG i dokręć zaciski odpowiednio dobranym płaskim śrubokrętem. Unikaj narażania modułu na temperatury spoza zakresu –20 °C do +70 °C i przestrzegaj maksymalnego napięcia znamionowego 100 V między sygnałami.
