InLine 92505D złącze przewodowe 2x RJ45 8P8C / 2x listwa zaciskowa 9 zacisków Zielony

Oszczędność czasu podczas instalacji:Dwie listwy zaciskowe śrubowe, każda na 8 przewodów plus ekran, umożliwiają szybkie okablowanie bez lutowania – przy użyciu płaskiego śrubokręta ≤ 2,5 mm, odpowiednie dla przewodów 16–26 AWG.
Podwójny interfejs RJ45 z separacją sygnałów:Dwa standardowe gniazda RJ45 (8P8C) są skierowane do góry – idealne do strukturalnego okablowania sieciowego, gdzie przestrzeń w głębi jest ograniczona.
Montaż na szynie DIN zgodny z normami:Obudowa jest przystosowana do szyn montażowych DIN i umożliwia oszczędną przestrzennie oraz bezpieczną integrację w szafach sterowniczych.
Do równoległych linii Ethernet:Doskonałe do przemysłowych układów testowych, linii redundantnych lub strukturalnego rozdziału sygnałów w środowiskach sterowania i testów.
Wysoka jakość sygnału:Rezystancja izolacji ≥ 10 MΩ przy 300 V DC oraz prąd znamionowy 1,0 A na styk zapewniają niezawodną i bezpieczną transmisję danych – nawet przy ciągłym obciążeniu w warunkach przemysłowych.

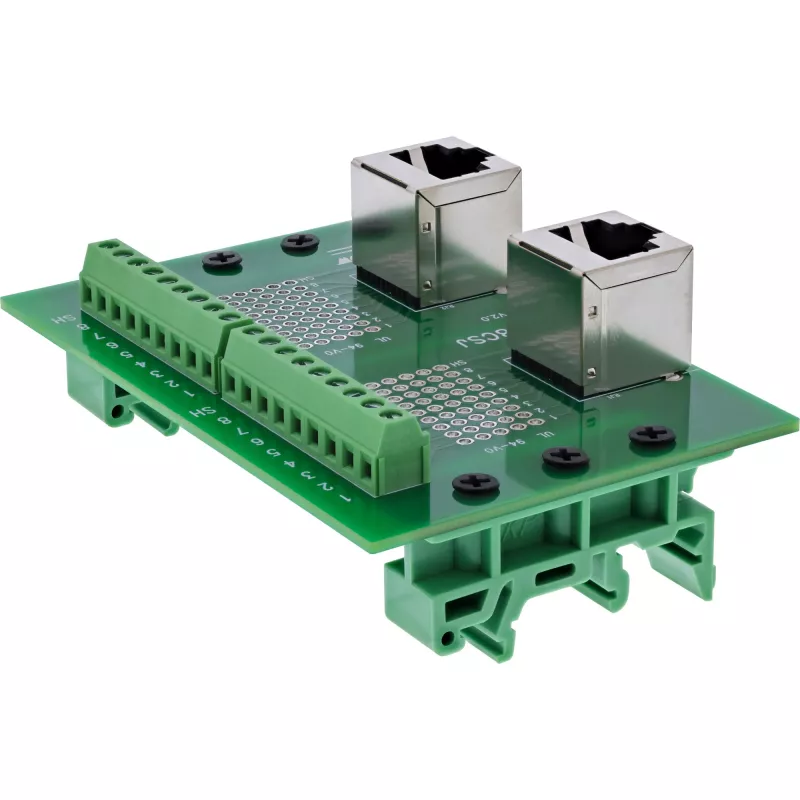

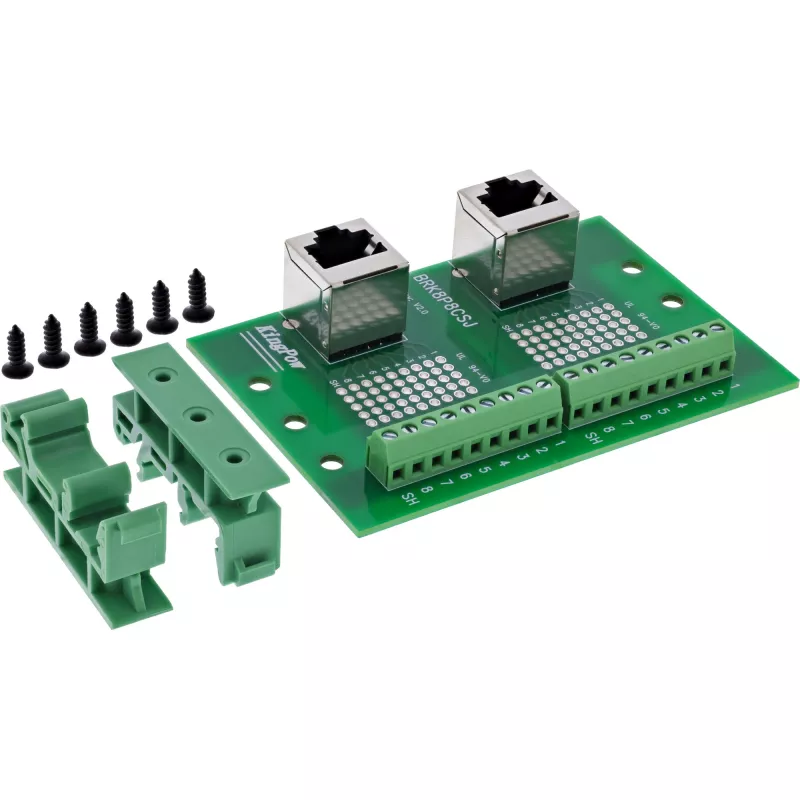

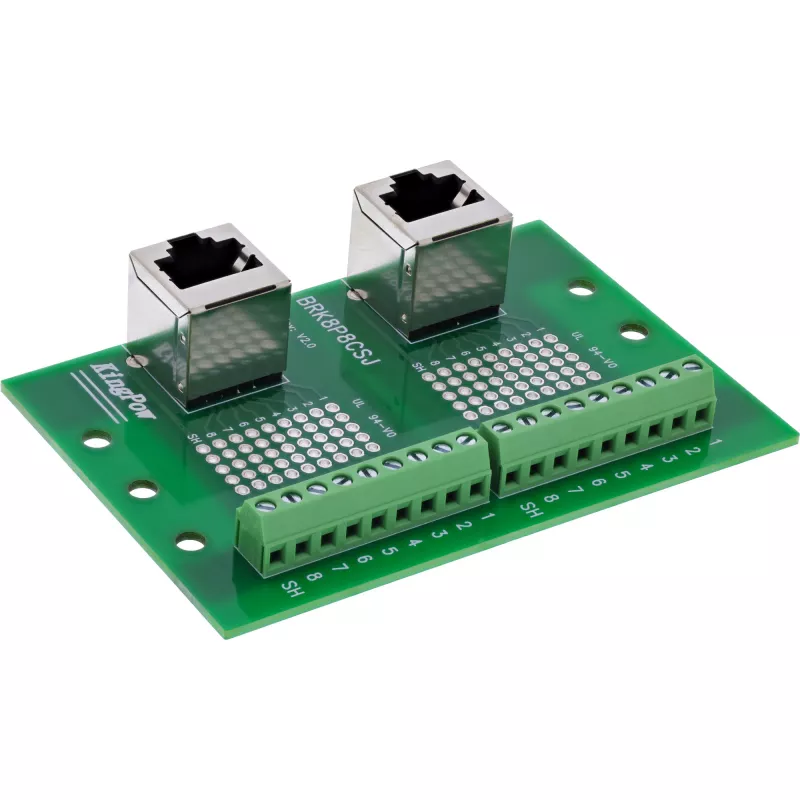

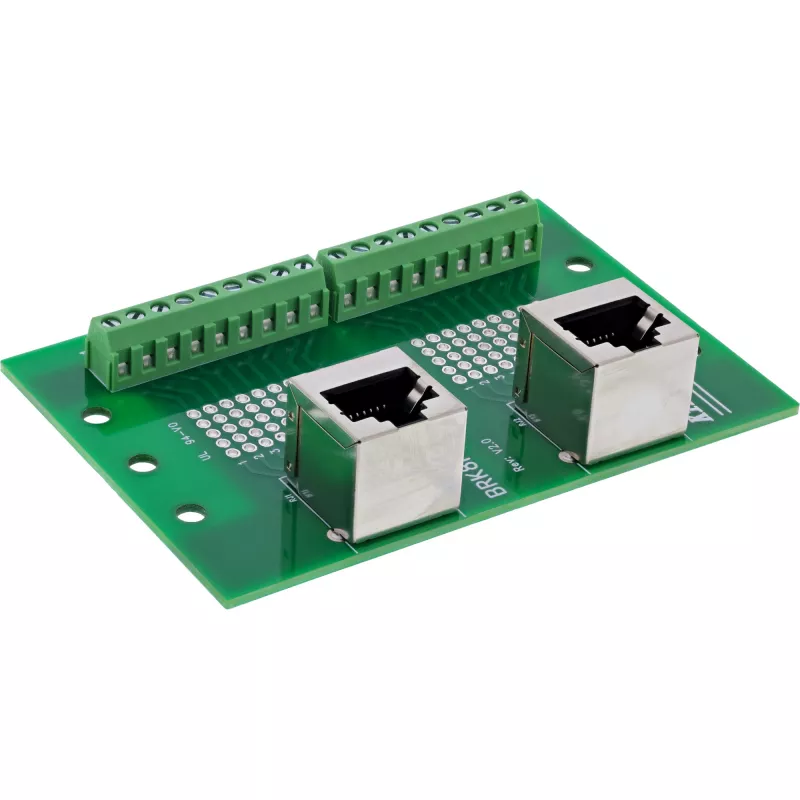

Blok zaciskowy InLine® RJ45 z dwoma pionowo ustawionymi gniazdami (8P8C) umożliwia strukturalne, oszczędne miejscowo okablowanie Ethernet w środowiskach przemysłowych. Każde gniazdo RJ45 jest w pełni połączone z oddzielną 9-pinową listwą zaciskową śrubową (8 sygnałów + ekran) – idealne do równoległych sygnałów sieciowych, ścieżek redundantnych lub połączeń testowych.
Zaciski śrubowe są dostępne z boku, ponumerowane i obsługują przewody w zakresie 16–26 AWG. Okablowanie jest szybkie i wykonuje się przy pomocy płaskiego śrubokręta ≤ 2,5 mm.
Dzięki fabrycznie zamontowanemu klipsowi na szynę DIN moduł jest od razu gotowy do znormalizowanej integracji w szafie sterowniczej lub skrzynce rozdzielczej. Niezawodna konstrukcja i sprawdzone zabezpieczenie przed zwarciem oraz błędnym okablowaniem zapewniają niezawodne użytkowanie w ciągłej pracy przemysłowej.

Interfejs RJ45:2× gniazdo 8P8C (skierowane do góry)
Listwa zaciskowa śrubowa:2x 9 zacisków (8 sygnałów + ekran), raster 5,0 mm, z płytką dociskową
Zakres przyłącza:16–26 AWG
Obsługa:Za pomocą płaskiego śrubokręta ≤ 2,5 mm
Prąd znamionowy:1,0 A na styk
Maks. napięcie robocze:100 V między dwoma sygnałami
Rezystancja izolacji:≥ 10 MΩ @ 300 V DC
Temperatura robocza:–20 °C do +70 °C
Warstwa izolacyjna:Izolacja EVA od spodu
Montaż:Przygotowany do szyny montażowej DIN
Wymiary:ok. 60 × 90 × 17 mm (szer. × wys. × gł.)

InLine 92505D. Złącze(a): 2x RJ45 8P8C / 2x listwa zaciskowa 9 zacisków, Kolor produktu: Zielony, Płeć złącza: Żeńskie/Żeńskie. Certyfikaty zgodności: RoHS, znak TÜV. Wymiary (szer. x gł. x wys.): 60 x 90 x 17 mm, Waga: 38 g, Szerokość: 60 mm. Ilość w opakowaniu: 1 szt., Objętość opakowania: 100 cm³. Kraj pochodzenia: Tajwan

Jak używać

Zamocuj adapter na standardowej szynie montażowej DIN za pomocą fabrycznie zamontowanego klipsa. Poprowadź kable Ethernet do gniazd RJ45 skierowanych do góry. W przypadku okablowania do zacisków śrubowych, odizoluj przewód na odpowiednią długość, włóż każdy przewód do ponumerowanego zacisku (8 sygnałów + ekran) i zabezpiecz płaskim śrubokrętem (≤ 2,5 mm). Sprawdź poprawność przyporządkowania par zgodnie z wyprowadzeniami RJ45 i upewnij się, że ekran jest podłączony tam, gdzie to konieczne. Po zakończeniu okablowania sprawdź ciągłość połączeń i bezpieczne zamocowanie w szafie sterowniczej.

Zalecenia

Stosuj adapter do tymczasowych łączeń, połączeń testowych lub linii redundantnych, nie jako stałe zakończenie polowe. Upewnij się, że przekrój przewodu mieści się w zakresie 16–26 AWG, a napięcie robocze nie przekracza określonych limitów. Regularnie sprawdzaj połączenia w ciągłej pracy przemysłowej, aby zachować integralność sygnału.
